HMC8191
新規設計に推奨I/Q ミキサー、広帯域、6 GHz ～ 26.5 GHz
- 製品モデル
- 5
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- パッシブ、広帯域 I/Q ミキサー
- RF および LO 範囲: 6 GHz ～ 26.5 GHz
- DC ～ 5 GHz の広い IF 帯域幅
- シングルエンドの RF、LO、および IF
- 変換損失: 9 dB（代表値）
- イメージ除去: 25 dBc（代表値）
- シングル・サイド・バンドノイズ指数: 9 dB（代表値）
- 入力 IP3（ダウンコンバータ）: 24 dBm（代表値）
- 入力 P1dB 圧縮ポイント（ダウンコンバータ）: 15 dBm（代表値）
- 入力 IP2: 55 dBm（代表値）
- LOからRFへの アイソレーション: 40 dB（代表値）
- LOからIF へのアイソレーション: 40 dB（代表値）
- RFからIFへの アイソレーション: 20 dB（代表値）
- 振幅バランス: ±0.5 dB（代表値）
- 位相バランス（ダウンコンバータ）: ±5° （代表値）
- RF リターン・ロス: 15 dB（代表値）
- LO リターン・ロス: 15 dB（代表値）
- IF リターン・ロス: 15 dB（代表値）

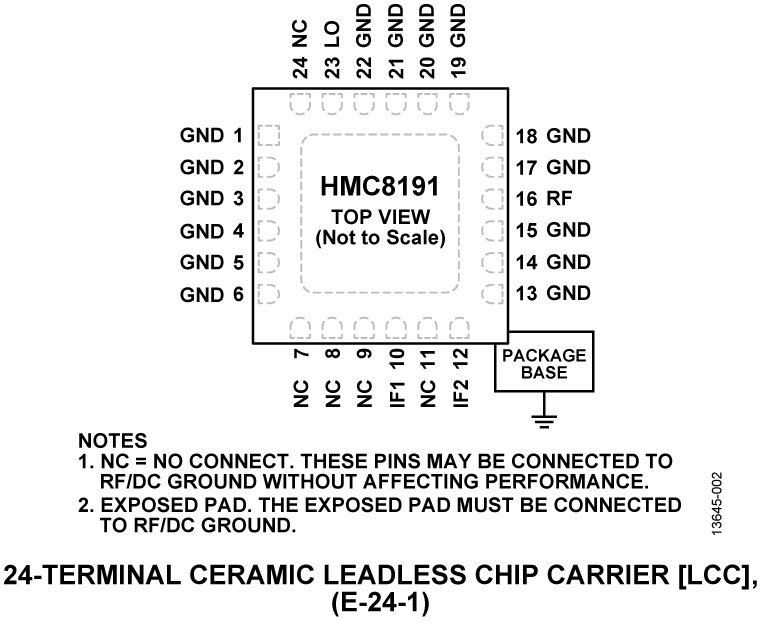

- 露出パッド、4 mm × 4 mm、24 端子、セラミック、LCCパッケージ

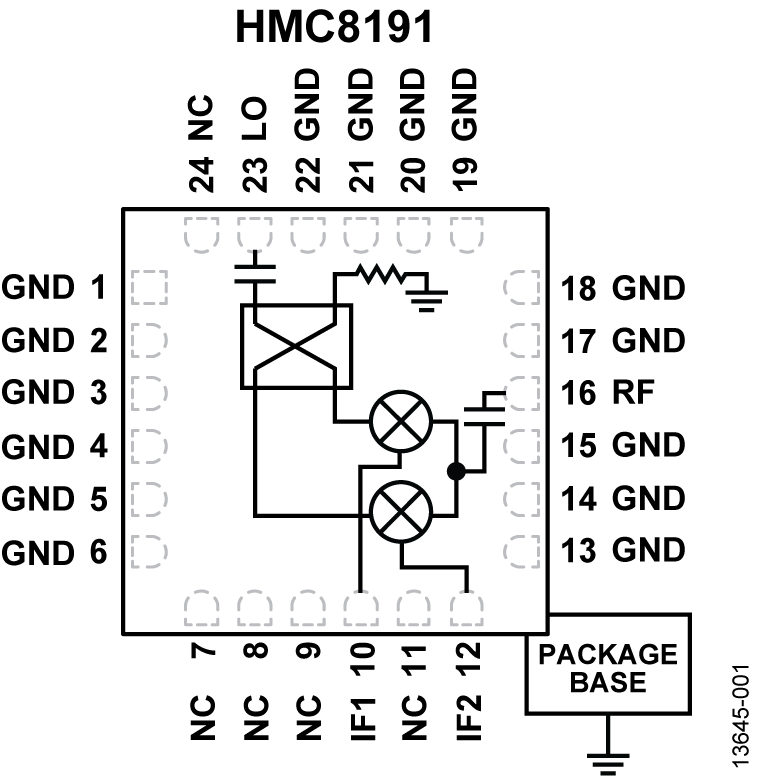

HMC8191 は、広帯域の パッシブI/Q モノリシック・マイクロ波集積回路（MMIC）ミキサーで、レシーバー動作ではイメージ除去ミキサー、トランスミッタ動作では単側波帯アップコンバーターとしてそれぞれ使用できます。周波数範囲6 GHz ～ 26.5 GHz の無線周波数（RF）と 局部発振器（LO）および DC ～ 5 GHz の中間周波数（IF）帯域幅を扱うことができる HMC8191 は、広い周波数範囲、優れた RF 性能、少数の部品と小さいプリント回路基板（PCB）のフットプリントでシンプルな設計が要求されるアプリケーションに最適です。複数の狭帯域ミキサーを 1 つの HMC8191 で置き換えて設計することができます。
HMC8191 の固有の I/Q 構造によりイメージ除去性能が優れており、不要な側波帯に対する高コストなフィルタリングを必要としません。このミキサーは、LO から RFへ および LO から IFへのアイソレーションも優れ、LO のリークによる影響が少ないので高い信号品質が得られます。
パッシブ・ミキサーである HMC8191 は DC 電源をいっさい必要としません。アクティブ・ミキサーに比べるとノイズ指数が小さいので、高性能アプリケーションと高精度アプリケーションで優れたダイナミック・レンジを発揮します。
HMC8191 は、ガリウム ヒ素（GaAs）金属半導体電界効果トランジスタ（MESFET）プロセスで製造され、アナログ・デバイセズのミキサー・セルと 90° ハイブリッドを採用しています。HMC8191は、小型 4 mm × 4 mm の 24 端子リードレス・チップ・キャリア（LCC）パッケージを採用しており、動作温度範囲は−40°C ～ +85°C です。アナログ・デバイセズの Web サイトでHMC8191 の評価用ボードも入手可能です。
アプリケーション
- 試験装置および計測器
- 航空、宇宙および防衛アプリケーション
- ポイントtoポイント・マイクロ波基地局
ドキュメント
データシート 2
技術記事 1

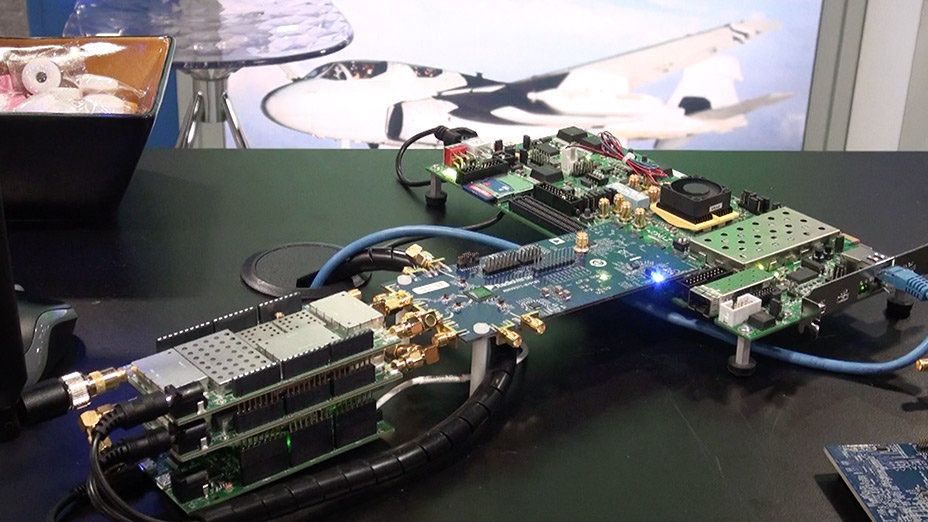

ビデオ 2
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC8191 | CHIPS OR DIE | ||
| HMC8191-SX | CHIPS OR DIE | ||
| HMC8191LC4 | 24-Lead LCC (4 x 4mm) | ||
| HMC8191LC4TR | 24-Lead LCC (4 x 4mm) | ||
| HMC8191LC4TR-R5 | 24-Lead LCC (4 x 4mm) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
ツールを開く評価用キット

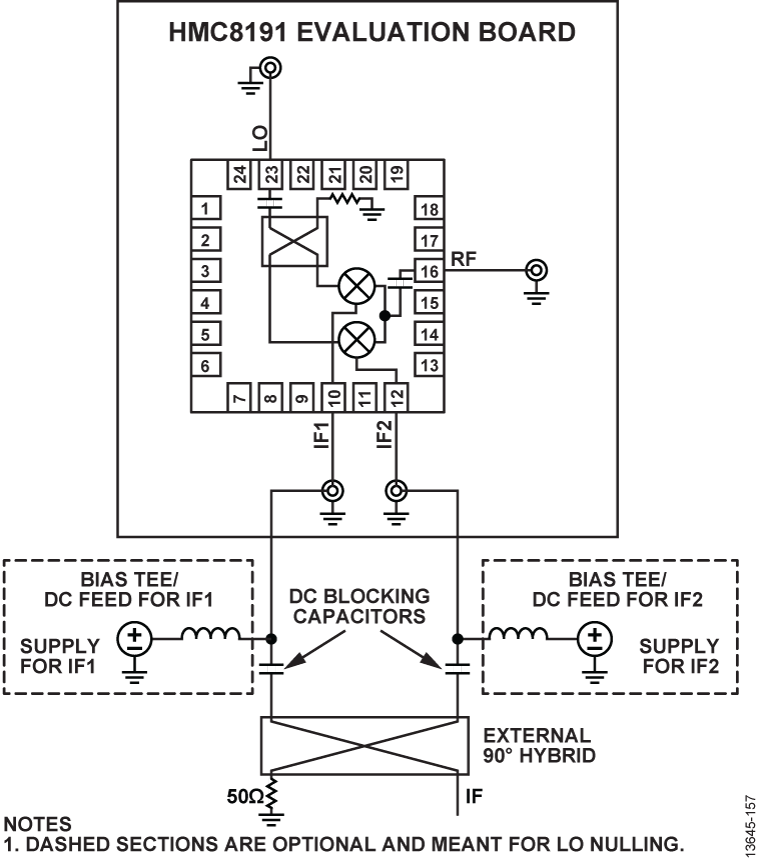

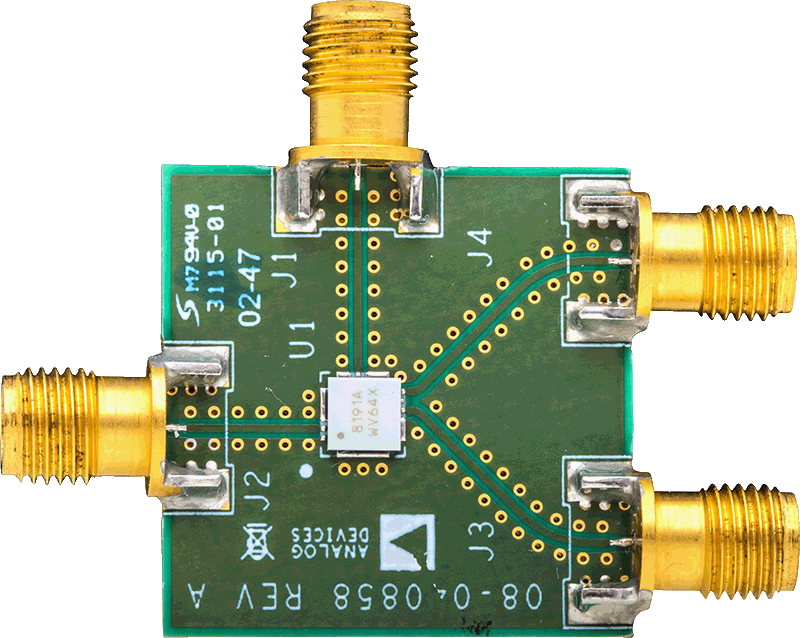

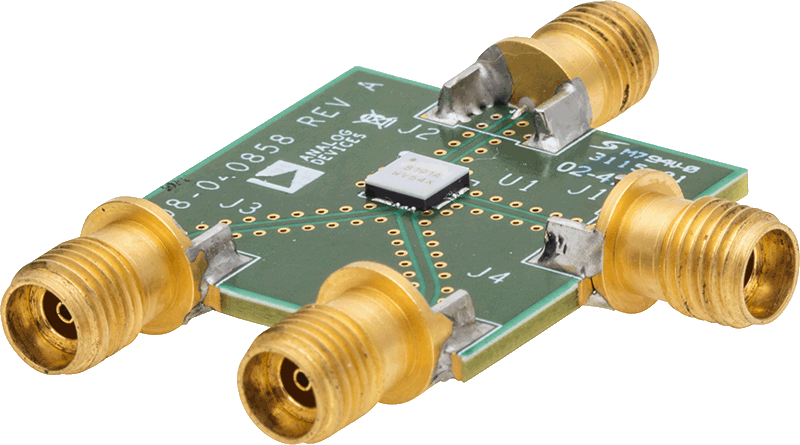

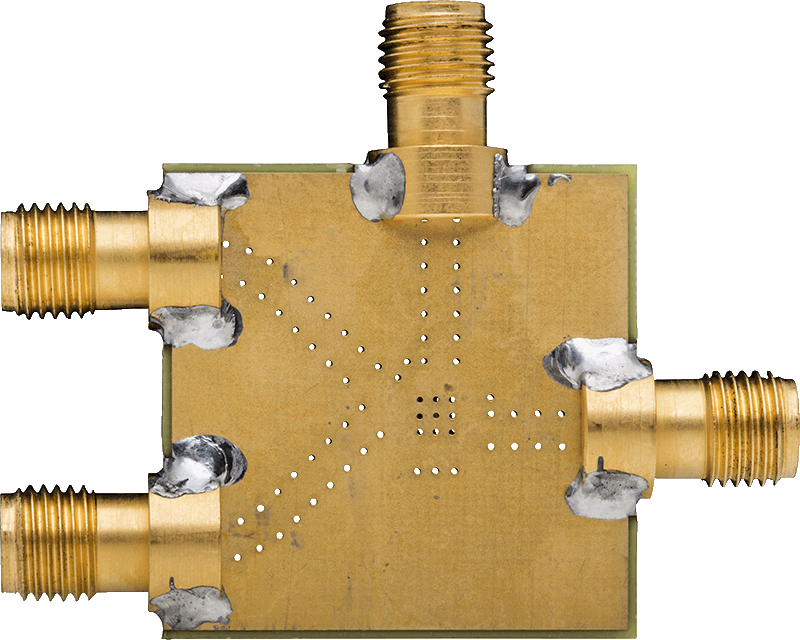

HMC8191 Evaluation Board
