HMC488
製造中止DBL-BAL Mixer SMT w/LO Amplifier, 4 - 7 GHz
- 製品モデル
- 4
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- Low Conversion Loss: 7 dB
- Double-Balanced Topology
- Integrated LO Amp: 0 to +6 dBm Drive
- Input IP3: +15 dBm
- Single Supply: +5V @ 46 mA
- MSOP8-G Package: 14.8 mm²

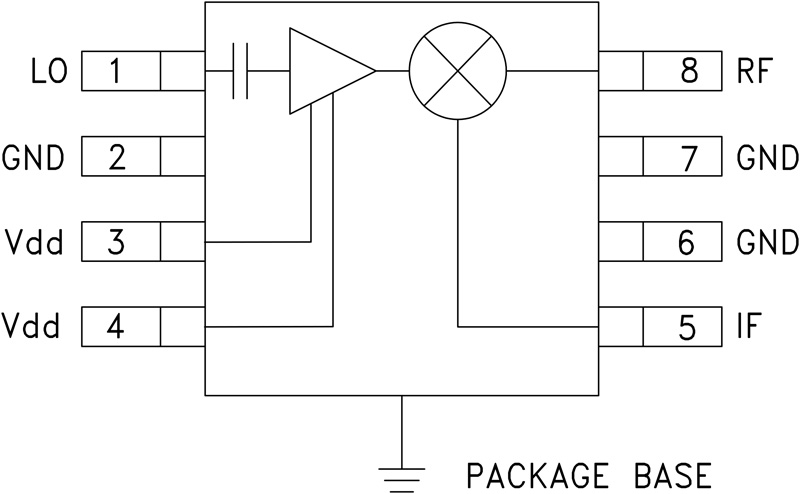

The HMC488MS8G(E) is an ultra miniature double-balanced mixer with an integrated LO amplifier in an 8 lead plastic SMT MSOP8-G covering 4 - 7 GHz. This passive MMIC mixer integrates a GaAs Schottky diode quad, transformer baluns and a LO buffer on a single chip yielding a low conversion loss of 7 dB coupled with an input IP3 of +15 dBm. The LO buffer amplifier can be driven from 0 to +6 dBm and requires a single supply of +5V @ 46 mA. The device can be used as an upconverter, downconverter or bi-phase (de)modulator for a variety of point-to-point/multipoint, VSAT, telemetry or broadband WLAN applications.
Applications
- Basestations & Repeaters
- Access Points & Subscribers
- UNII, ISM, WLAN & WiMAX
- Point to Point/Multi-Point Radios
- VSAT Radio
ドキュメント
製造中止品のデータシート 1
品質関連資料 4
テープ＆リール仕様 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC488MS8G | EXPOSED PAD MINI_SOIC | ||
| HMC488MS8GE | 8-Lead MSOP w/ EP | ||
| HMC488MS8GETR | 8-Lead MSOP w/ EP | ||
| HMC488MS8GTR | EXPOSED PAD MINI_SOIC |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
5 6, 2019 - 19_0063 Assembly Site Transfer of Select MSOP and SOIC_N E-pad Devices to Carsem Malaysia |
||
| HMC488MS8GE | 最終販売 | |
| HMC488MS8GETR | 最終販売 | |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1
評価用キット
HMC488MS8G Evaluation Board.
