ADRF5162
ADRF5162
新規設計に推奨高出力、100Wピーク、シリコンSPDT、反射型スイッチ、0.4GHz~8GHz
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$25.93
Viewing:
製品の詳細
- 周波数範囲:0.4GHz~8GHz
- 低挿入損失:4GHzまで0.6dB(代表値)
- 高アイソレーション:4GHzまで45dB(代表値)
- 高入力直線性
- 0.1dB電力圧縮ポイント(P0.1dB):49dBm
- 3次インターセプト・ポイント(IP3):>76dBm
- TCASE = 85°Cで高出力に対応:
- 挿入損失パス
- 平均:45.5dBm
- パルス(>100nsのパルス幅、15%のデューティ・サイクル):48.5dBm
- ピーク(≤100nsのピーク継続時間、5%のデューティ・サイクル):50dBm
- RFCでのホット・スイッチング:43dBm
- 挿入損失パス
- PIN ≤ 43dBmでの0.1dB RFセトリング・タイム:1.2μs
- 低周波数スプリアスなし
- 正電圧制御インターフェース:CMOS/LVTTL互換
- 24ピン、4.0mm × 4.0mm LFCSPパッケージ
ADRF5162は、シリコン・プロセスで製造された反射型単極双投(SPDT)スイッチです。
0.6dBの挿入損失(代表値)および45dBのアイソレーション(代表値)において、0.4GHz~8GHzで動作します。このデバイスは、挿入損失パスで平均電力45.5dBmおよびピーク出力50dBmの無線周波数(RF)入力電力処理機能を備えています。
ADRF5162では、+3.3Vの正電源で130μA、−3.3Vの負電源で500μAの低電流が流れます。また、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)互換の制御が採用されています。ADRF5162は追加のドライバ回路が不要なため、窒化ガリウム(GaN)およびPINダイオードベースのスイッチに代わる最適なソリューションとなります。
ADRF5162は、24ピン、4.0mm × 4.0mmのRoHS準拠リード・フレーム・チップ・スケール・パッケージ(LFCSP)で提供され、−40ºC~+105ºCで動作可能です。
アプリケーション
- 防衛用無線、レーダー、電子対抗手段
- セルラ・インフラストラクチャ
- 試験および計測器
- GaNダイオードおよびPINダイオードに代わる製品
ドキュメント
データシート 2
ユーザ・ガイド 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5162BCPZN | 24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP) | ||
ADRF5162BCPZN-R7 | 24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP) |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
Sパラメータ 1

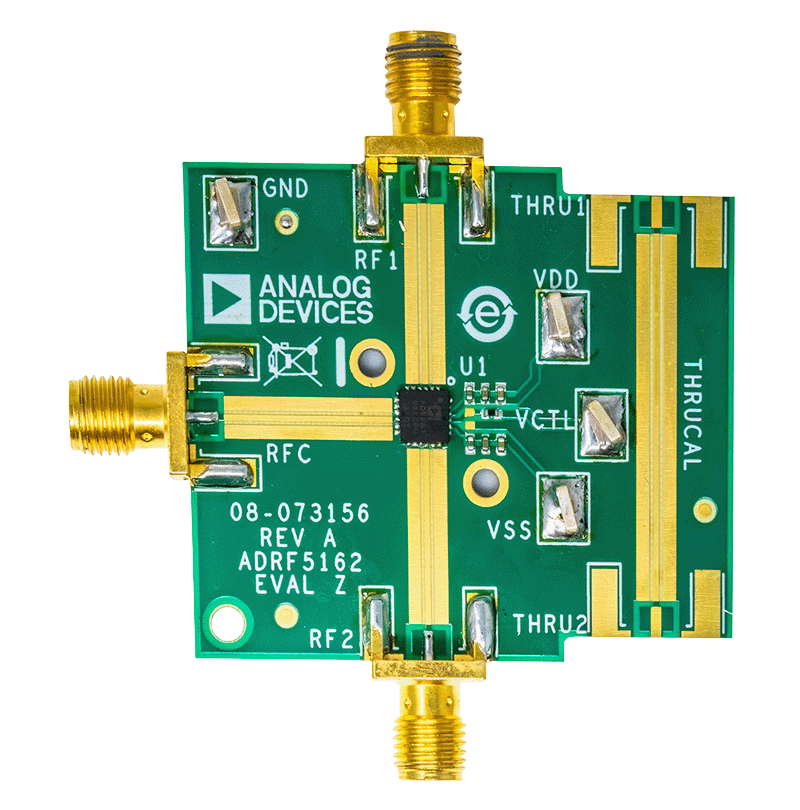

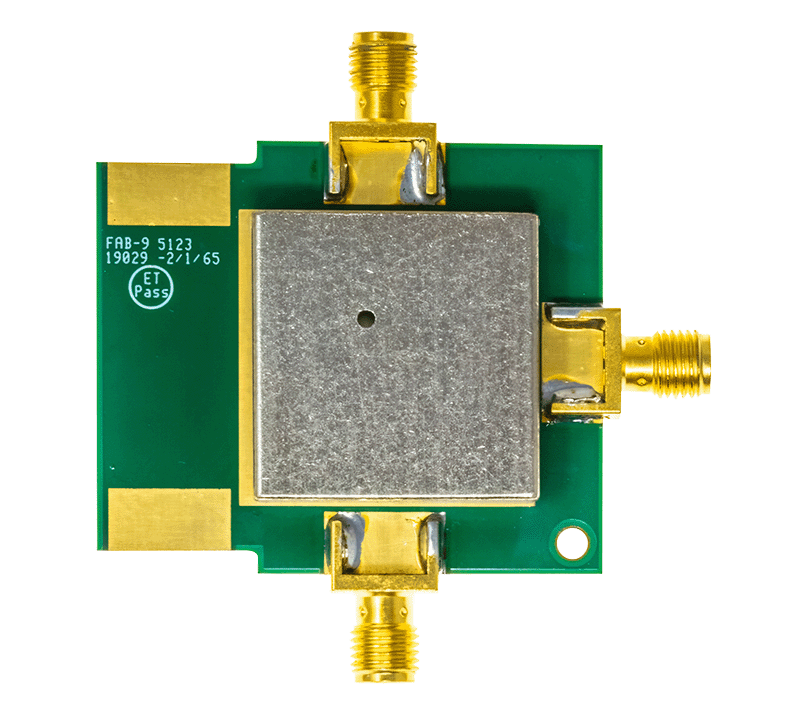

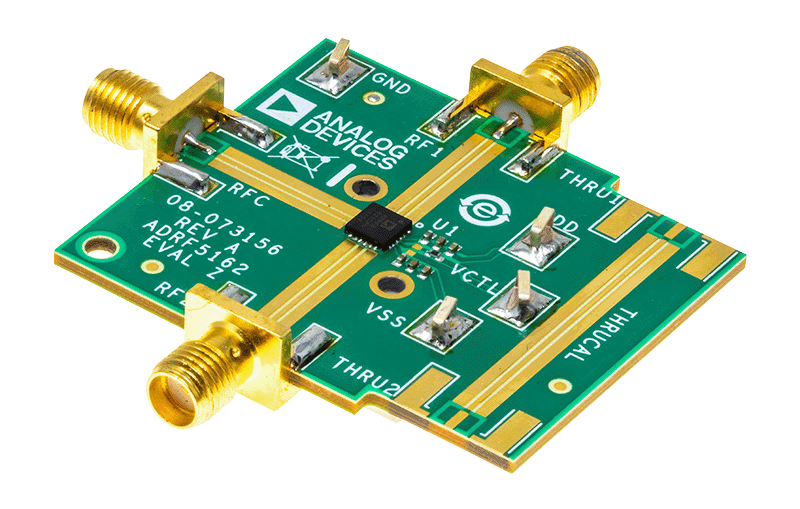

評価用キット
