ADRF5020
新規設計に推奨100 MHz ~ 30 GHz、SPST シリコン・スイッチ
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
Viewing:
製品の詳細
- 超広帯域周波数範囲:100 MHz ~ 30 GHz
- 無反射型50 Ω設計
- 低挿入損失:30 GHzまで2.0 dB
- 高いアイソレーション:30 GHzまで60 dB
- 高入力直線性
- 1 dB電力圧縮(P1dB):28 dBm (typ)
- 3次インターセプト(IP3): 52 dBm (typ)
- 高い電力処理能力
- スルー・パス: 24 dBm
- 終端パス: 24 dBm
- ESD耐性:クラス 1、1 kV の人体モデル(HBM)
- 20 ピン、3 mm × 3 mm ランド・グリッド・アレイ・パッケージ
- 低周波数スプリアスなし
- 無線周波数(RF)のセトリング・タイム(0.1 dB の最終 RF 出力まで): 15 ns
ADRF5020 は、シリコン・プロセスを使って製造した汎用の単極双投(SPDT)スイッチです。3 mm × 3 mm、20 ピン・ランド・グリッド・アレイ(LGA)パッケージに収められ、100MHz ~ 30 GHz で高アイソレーションと低挿入損失を実現します。
この広帯域スイッチは +3.3 V と −2.5 V のデュアル電源電圧を必要とし、CMOS/LVTTL ロジック互換の制御を行います。
アプリケーション
- 試験用計測装置
- マイクロ波無線および超小型地上局(VSAT)
- 防衛用無線、レーダー、電子対抗手段(ECM)
- ブロードバンド通信システム
ドキュメント
データシート 1
アプリケーション・ノート 1
製品ハイライト 1
ビデオ 7
製品ハイライト 1
製品選択ガイド 1
Thought Leadership Page 1

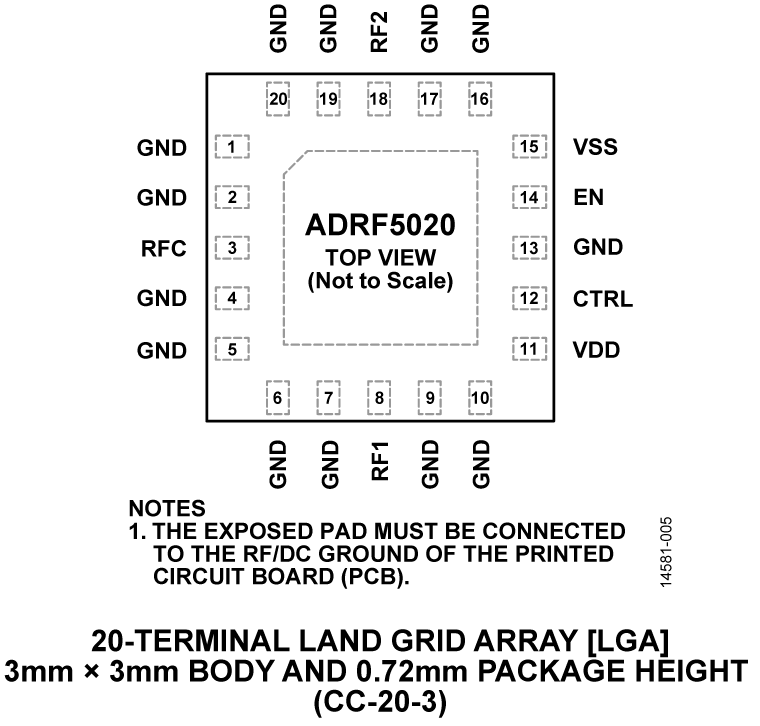

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADRF5020BCCZN | 20-Lead LGA w/ EP | ||
ADRF5020BCCZN-R7 | 20-Lead LGA w/ EP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 18, 2018 - 18_0103 Bump Site Transfer for Cu Pillar Bumped Products |
||
ADRF5020BCCZN | 製造中 | |
ADRF5020BCCZN-R7 | 製造中 | |
4 18, 2018 - 18_0007 Pad Finish Change for Select LGA Packaged Products |
||
ADRF5020BCCZN | 製造中 | |
ADRF5020BCCZN-R7 | 製造中 |
これは最新改訂バージョンのデータシートです。

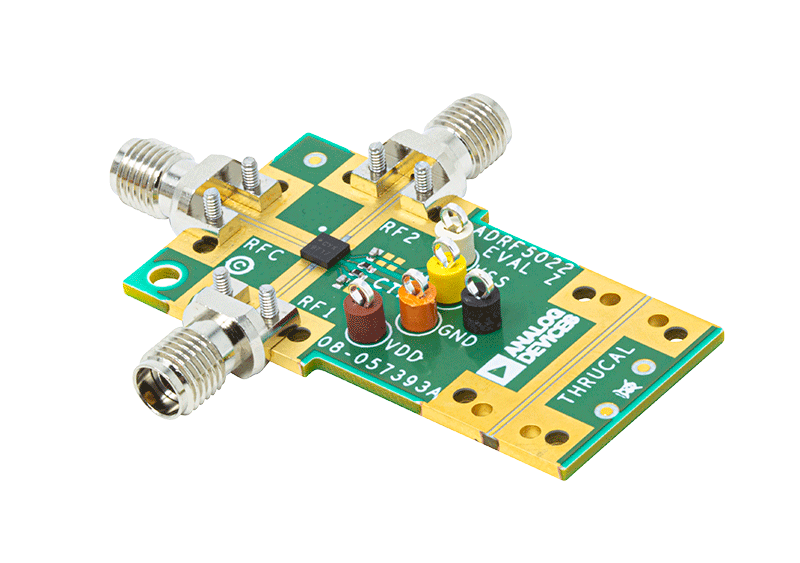

ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
ADRF5021 | 新規設計に推奨 | シリコン・スイッチ、SPDT、9 kHz ~ 30 GHz |
ツールおよびシミュレーション
Sパラメータ 1
ADIsimRF
ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。
