ADRF5021

新規設計に推奨

シリコン・スイッチ、SPDT、9 kHz ～ 30 GHz

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超広帯域周波数範囲: 9 kHz ～ 30 GHz
  • 無反射 50 Ω 設計
  • 低挿入損失: 30 GHz まで 2.0 dB
  • 高アイソレーション: 30 GHz まで 60 dB
  • 高入力直線性
    • 1 dB 圧縮ポイント（P1dB）: 28 dBm（代表値）
    • 3 次インターセプト・ポイント（IP3）: 52 dBm（代表値）
  • 大電力処理
    • スルー・パス: 24 dBm
    • 終端パス: 24 dBm
  • ESD 耐性: クラス 1、1 kV の人体モデル（HBM）
  • 20 ピン、3 mm × 3 mm ランド・グリッド・アレイ・パッケージ
  • 低周波数スプリアスなし
  • 無線周波数（RF）のセトリング・タイム（0.1 dB の最終 RF 出力まで）: 6.2 μs
ADRF5021
シリコン・スイッチ、SPDT、9 kHz ～ 30 GHz

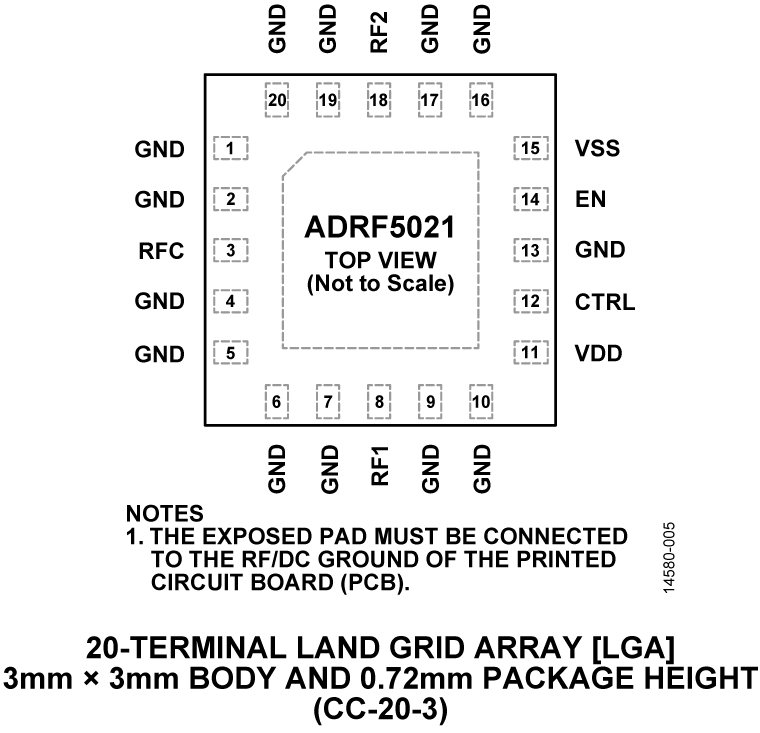

ADRF5021 Functional Block Diagram ADRF5021 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADRF5020
新規設計に推奨 100 MHz ～ 30 GHz、SPST シリコン・スイッチ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5021

ADRF5021 評価用ボード

今すぐ購入 詳細を表示

製品詳細

ADRF5021-EVALZ は、RO4003 を基本としたフル実装の 4 層の評価用ボードです。+3.3 V と -2.5 V の 2 つの電源を VDD テスト・ポイントと VSS テスト・ポイントにそれぞれ適用し、グラウンド基準を GND テスト・ポイントに接続する必要があります。

スイッチの状態を選択する 2 つの 0 V／+3.3 V 制御電圧が EN テスト・ポイントと CTRL テスト・ポイントに印加されます。RF 入力信号は、RFC と記載されているエンド起動 2.4 mm RF コネクタに印加できます。RF 出力信号は、RF1 と RF2 と記載されている エンド起動 2.4 mm RF コネクタで測定できます。
EVAL-ADRF5021
ADRF5021 評価用ボード

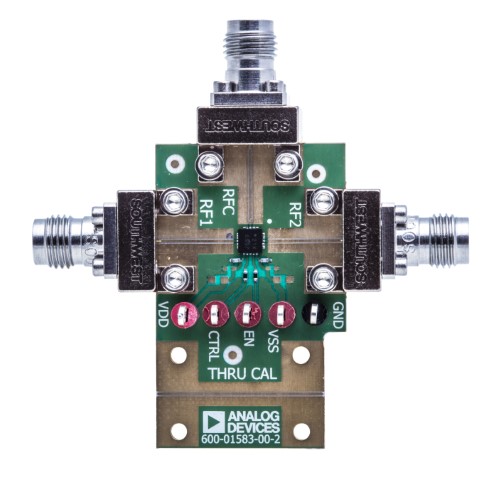

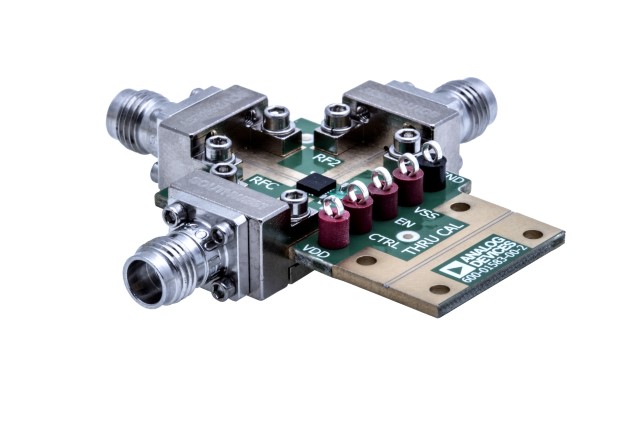

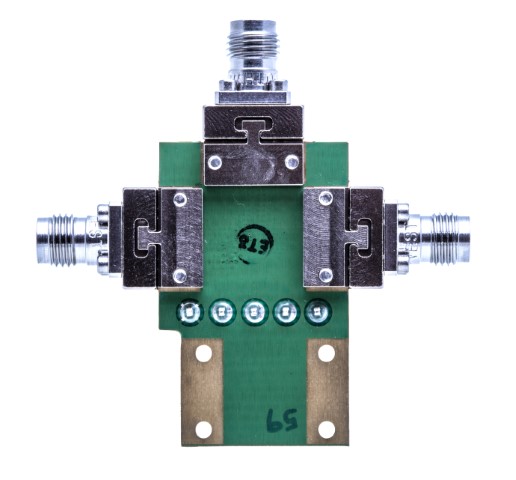

ADRF5021-EVALZ (angle) ADRF5021-EVALZ (top) ADRF5021-EVALZ (bottom)
