ADM7160

• Power supply rejection ratio (PSRR) performance: 54 dB at 100 kHz
• Ultralow noise independent of V_OUT
  • 3 μV rms, 0.1 Hz to 10 Hz
  • 9.5 μV rms, 0.1 Hz to 100 kHz
  • 9 μV rms, 10 Hz to 100 kHz
  • 17 μV rms, 10 Hz to 1 MHz
• Low dropout voltage: 150 mV at I_LOAD = 200 mA
• Maximum output current: 200 mA
• Input voltage range: 2.2 V to 5.5 V
• Low quiescent and shutdown current
• Initial accuracy: ±1%
• Accuracy over line, load, and temperature: −2.5% to +1.5%

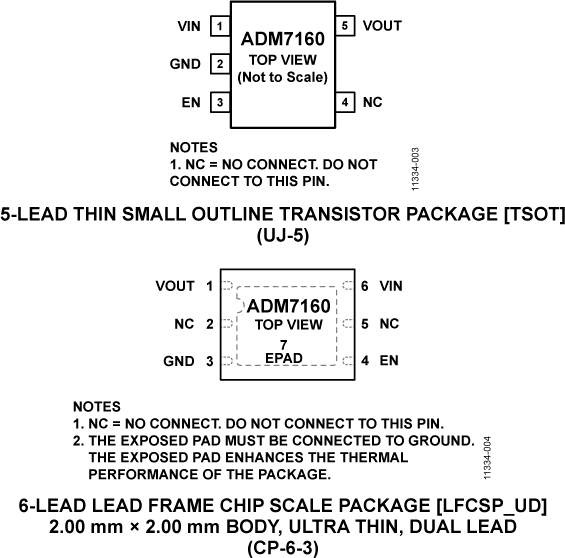

• 5-lead TSOT package and 6-lead LFCSP package

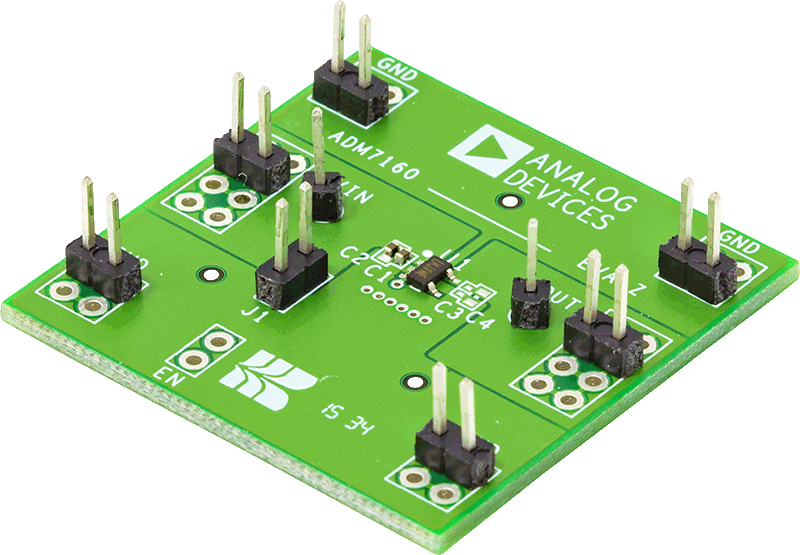

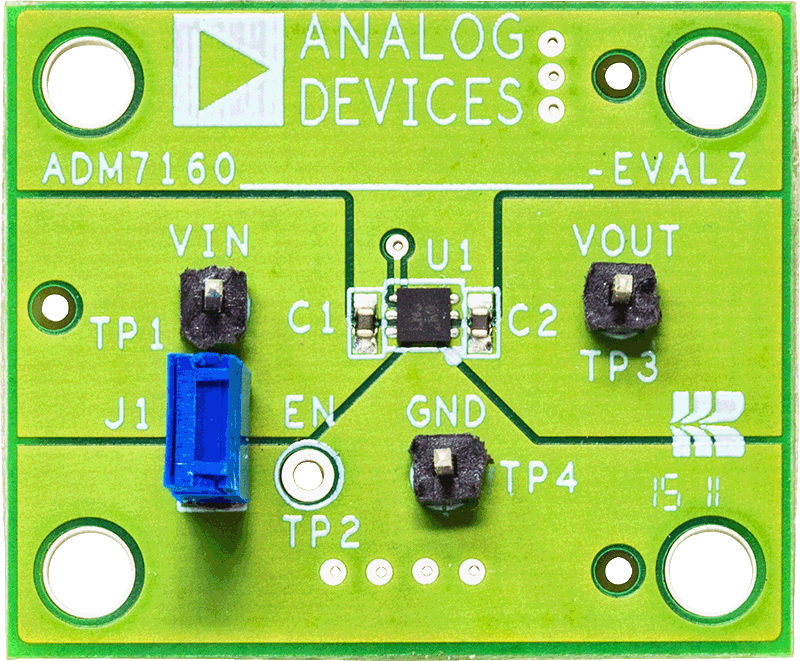

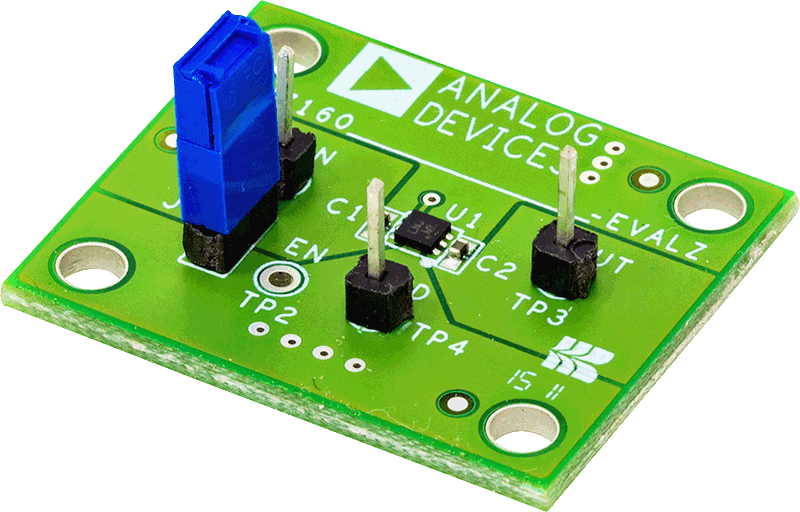

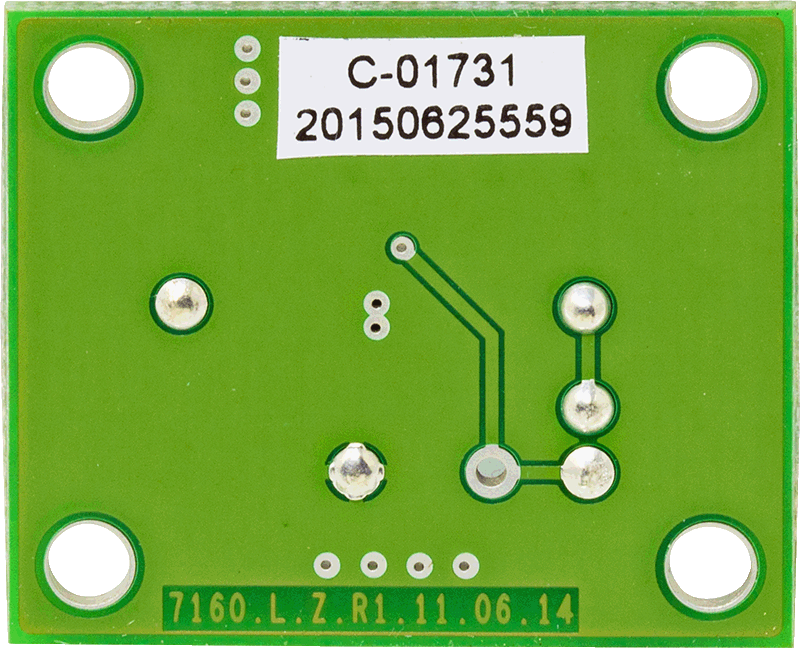

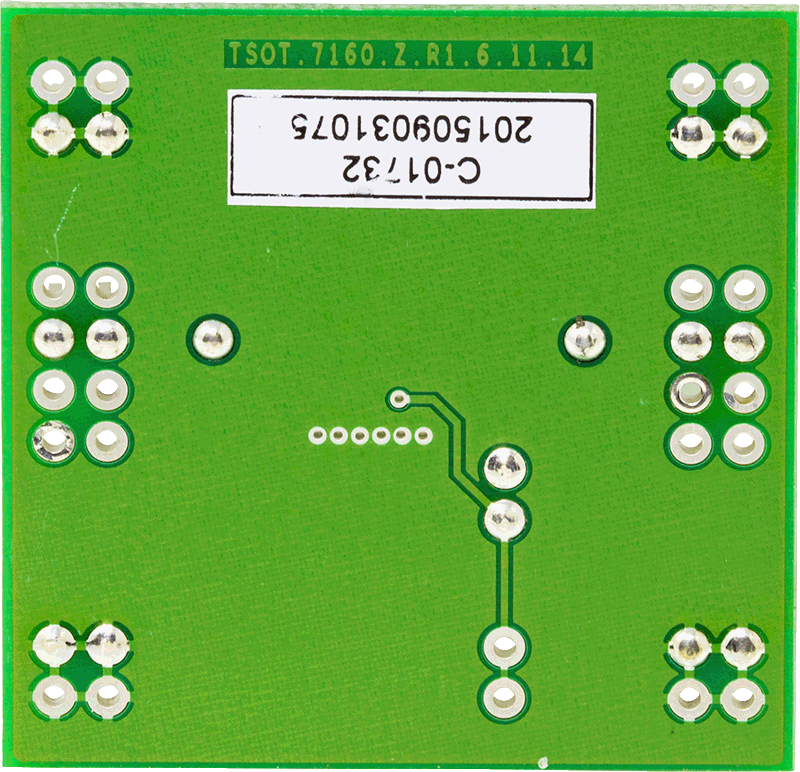

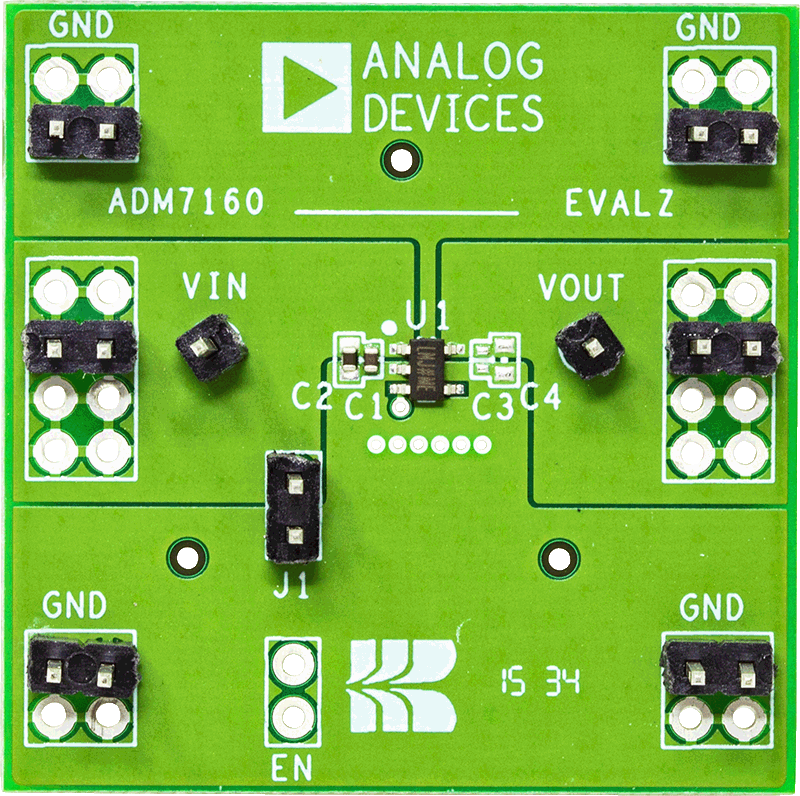

The ADM7160 evaluation boards demonstrate the operation and functionality of the ADM7160 ultralow noise, 200 mA, linear regulator.

Simple device measurements such as line and load regulation, dropout voltage, and ground current can be demonstrated with only a single voltage supply, load resistors, and a voltmeter or an ammeter.

Complete specifications for the ADM7160 ultralow noise, 200 mA, linear regulator are available in the ADM7160 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation boards.

• 6V AC電源とオンボードLDO電圧レギュレータを使用したシンプルな電源接続
• HCSL用の出力終端を備えた10個のAC結合出力SMAコネクタ
• 2個のシングル・エンドAC結合リファレンス入力（1個の差動AC結合リファレンス入力としても使用可能）
• 1個のシングル・エンドAC結合リファレンス入力および1個のシングル・エンドDC結合リファレンス入力（差動AC結合リファレンス入力が同時に作成されるように設定可能）
• ピンはプログラマブルで、パワー・オン・レディに設定可能
• ステータスLED
• USB接続を使用したPC制御
• シンプルなグラフィカル・ユーザー・インターフェースを備えたMicrosoft Windowsベースの評価用ソフトウェア

AD9546評価用ボードは、AD9546の多入力、10出力、デュアル・チャンネル、数値クロック・シンクロナイザの全機能を評価できる、コンパクトで使いやすいプラットフォームです。AD9546は、ITU-G.8262、ITU-T G.812、ITU-T G.813、ITU-T G.823、ITU-T G.824、ITU-T G.825、ITU-T G.8273.2.など、サービス・プロバイダ・パケット・ネットワーク上での周波数、位相、および時刻の配信に関する国際電気通信連合（ITU）の既存の標準と新しい標準をサポートしています。

AD9546の10のクロック出力は、最大4つの入力リファレンスのいずれか1つに同期しています。デジタル・フェーズ・ロック・ループ（DPLL）により、外部リファレンスに関係するタイミング・ジッタを低減します。すべてのリファレンス入力が使用できなくなった場合でも、デジタル制御されたループおよびホールドオーバー回路が、低ジッタの出力信号を引き続き生成します。AD9546のシステム・クロックは、52MHz水晶発振器により提供されます。または、外部クロック信号がSMAコネクタで提供されることもあります（この機能を有効にするには、関連するコンポーネントに差し込まれている必要があります）。

アプリケーション

• 5Gタイミング伝送高精度同期
• GPS（全地球測位システム）、PTP（IEEE 1588）、同期イーサネット（SyncE）ジッタ・クリーンアップおよび同期
• 光伝送網（OTN）、同期デジタル階層（SDH）、マクロ・セルおよびスモール・セル基地局
• 小型基地局のクロック（ベースバンドおよび無線）
• Stratum 2、Stratum 3e、Stratum 3ホールドオーバー、ジッタ・クリーンアップ、および位相トランジェント制御
• A/Dコンバータ（ADC）およびD/Aコンバータ（DAC）のクロック駆動におけるJESD204Bのサポート
• キャリア・イーサネット

• Full featured evaluation board for the AD5676R WLCSP
• On-board or external power supply
• On-board or external voltage reference
• Arduino^® Uno form-factor, mates with SDP-K1
• PC control via Analysis | Control | Evaluation (ACE) Software

The EVAL-AD5676RARDZ allows users to quickly prototype AD5676R circuits and reduce design time. The AD5676R operates from a single 2.7 V to 5.5 V supply. The AD5676R incorporates an internal 2.5 V reference to give a full-scale output voltage of 2.5 V or 5 V. An ADR4525 is also provided on-board as a 2.5V reference source. A different external reference voltage can be applied via the EXT_REF SMB connector or test pin if needed.

The EVAL-AD5676RARDZ interfaces to the USB port of a PC via a system demonstration platform board (SDP-K1 ). The Analysis | Control | Evaluation (ACE) software is available for download from the EVAL-AD5676RARDZ product page to use with the evaluation board to allow the user to program the AD5676R. A peripheral module interface (PMOD) connection is also available to allow the connection of microcontrollers to the evaluation board without the SDP-K1 board. When a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user is unable to operate the ACE software.

The EVAL-AD5676RARDZ is compatible with the EVAL-SDP-CK1Z (SDP-K1), which should be purchased separately. A typical connection between the EVAL-AD5676RARDZ and the SDP-B controller board is shown in the user guide. For full details, see the AD5676R data sheet, which must be used in conjunction with the user guide when using the EVAL-AD5676RARDZ.

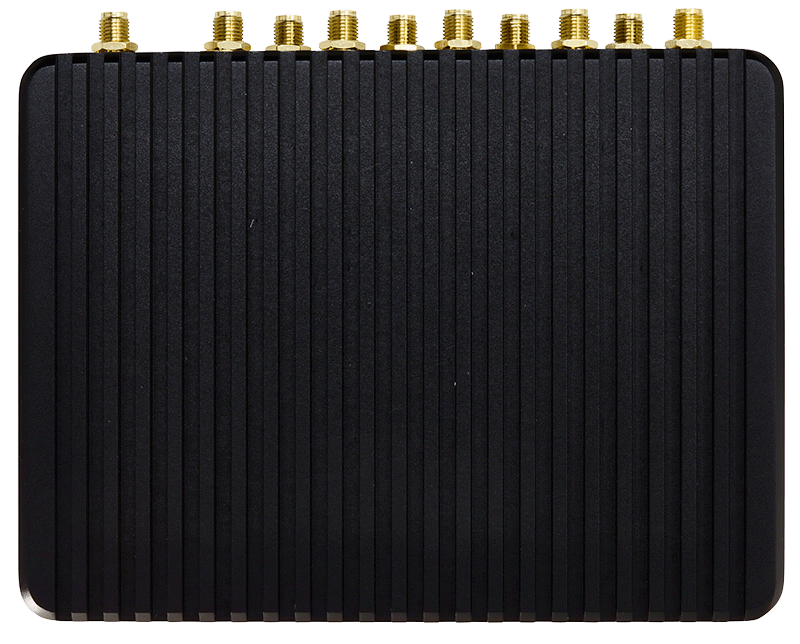

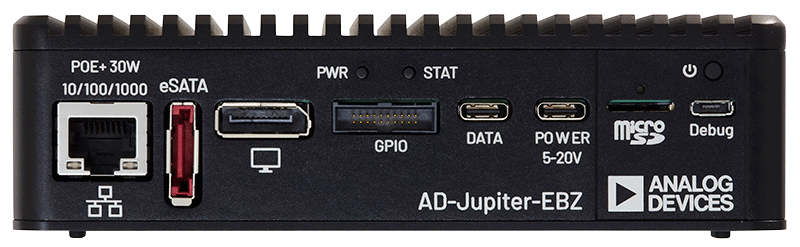

The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.

The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.

APPLICATIONS

• Aerospace and Defense
• Communications
• Advanced Education

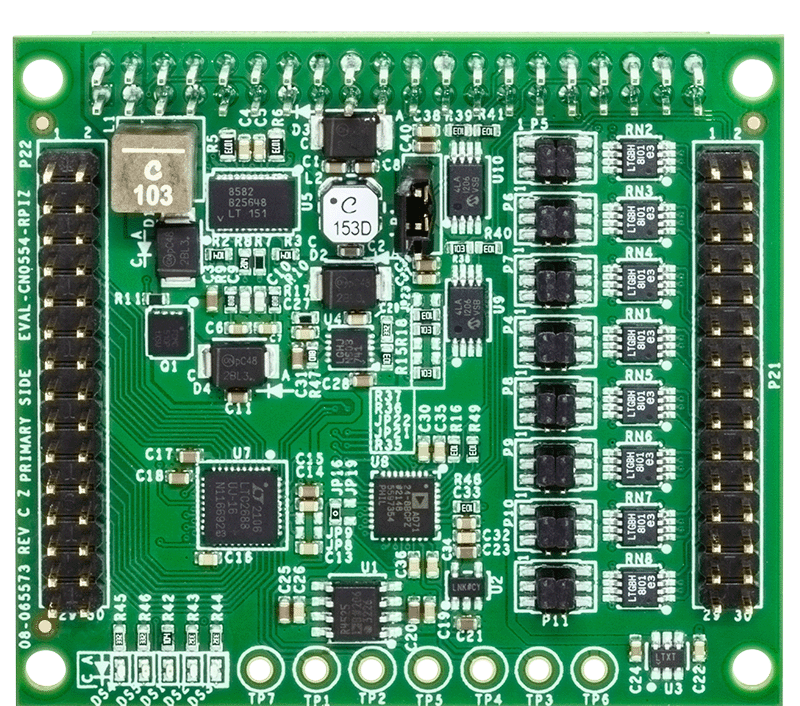

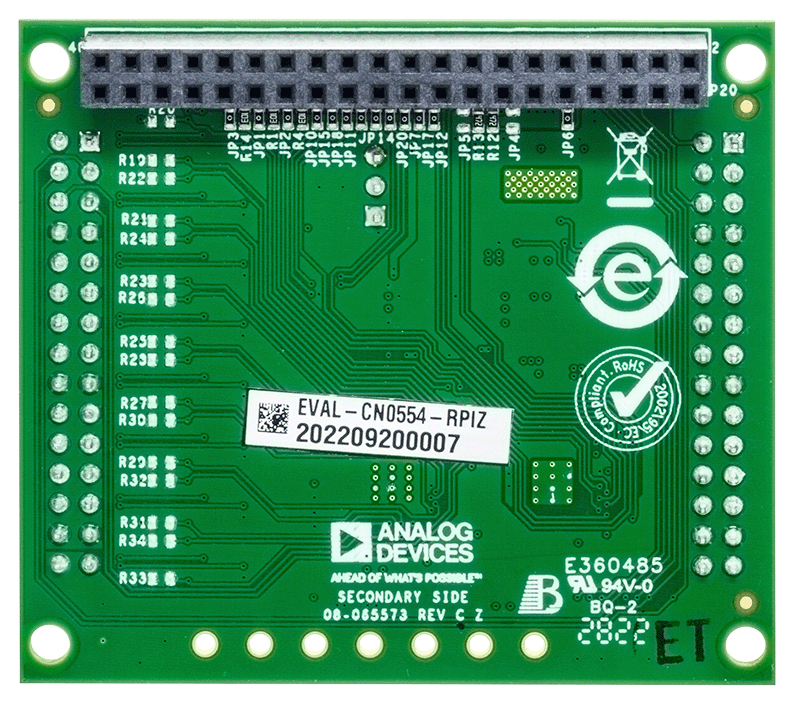

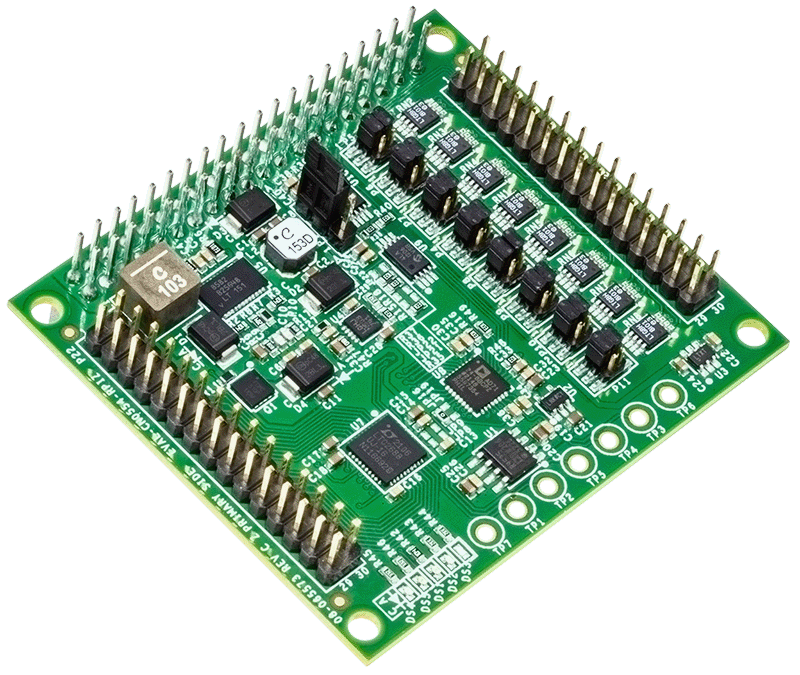

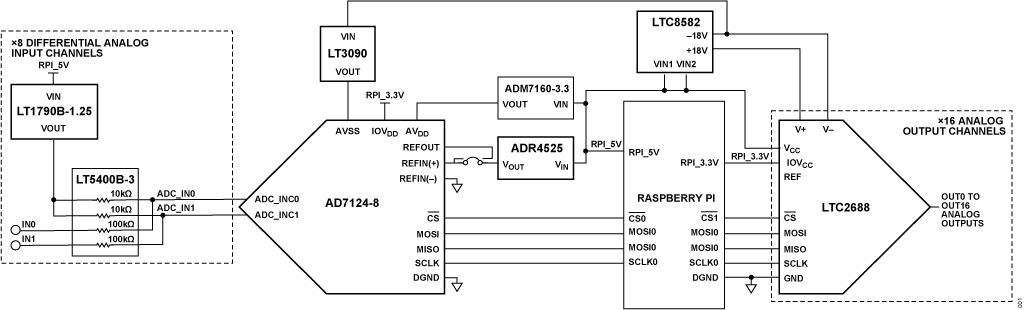

• 8個の疑似差動入力または16個のシングルエンド入力
• ±13Vまで選択可能な入力電圧範囲
• 16個のシングルエンド出力
• ±15Vまで可能な出力
• 電源レールはすべてRaspberry Piで供給

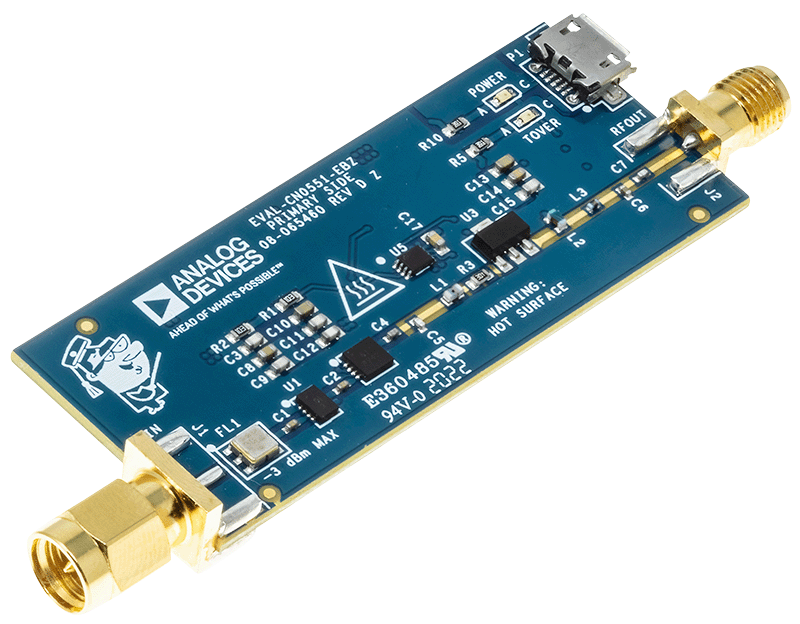

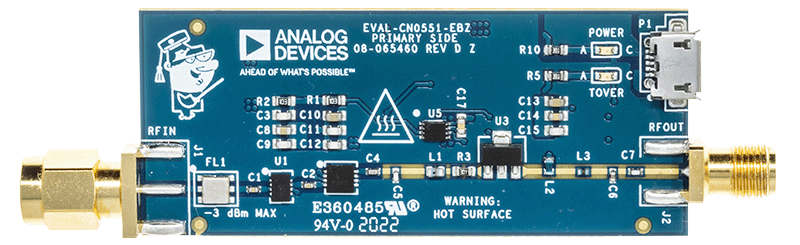

• ゲイン：+35dB

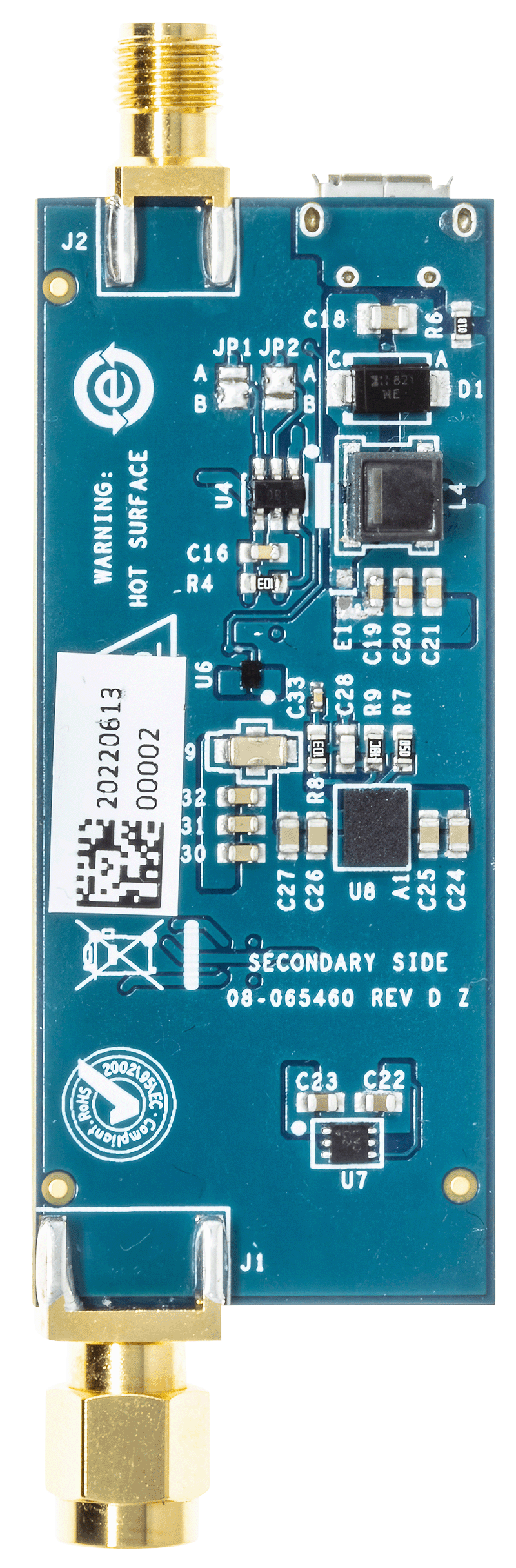

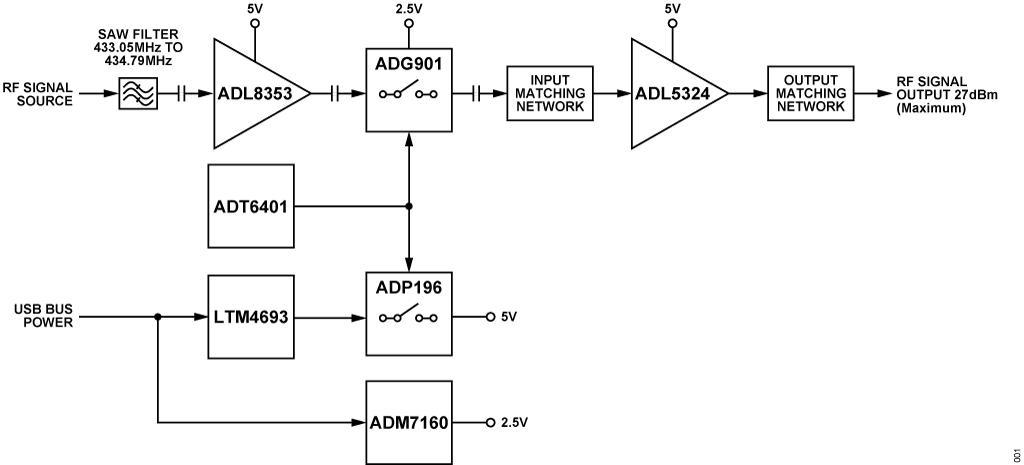

• 433MHz ISM帯域向けに最適化
• 入出力インピーダンス・マッチング：50Ω
• 過熱モニタリング
• 自動サーマル遮断・起動
