ADIN3310

新規設計に推奨

Industrial Ethernet Time Sensitive Networking Switch

データシート (Rev. A) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$11.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Ethernet MAC interfaces: 10 Mb, 100 Mb or 1 Gb per port
    • 6-port: 4x RMII/RGMII/SGMII and 2x RMII/RGMII
    • 3-port: 2x RMII/RGMII/SGMII and 1x RMII/RGMII
    • SGMII, 1000BASE-SX/1000BASE-LX/1000BASE-KX, and 100BASE-FX
  • Low Latency Layer 2 Ethernet switch
    • Deterministic latency from port to port
    • Cut-through or store and forward operation
    • Traffic types and bridge delay per IEEE/IEC 60802
    • Standard bridging per IEEE 802.1Q-2018 (tailored)
      • Each port is nonblocking and Independent
    • 32 kB frame buffer per transmit port
    • 4096 VLANs
  • Time synchronization
    • IEEE 802.1AS-2020
    • IEEE 1588-2019 default profile
    • IEEE C37.238-2017 energy profile
    • 8 ns timestamp resolution
    • Frames timestamped on ingress or egress
  • IEEE 802.1Q time sensitive networking bridging
    • Qbv: enhancements for scheduled traffic
    • Qci: per stream filtering and policing
    • Qbu: frame preemption
    • Qch: cyclic queuing and forwarding
    • Qav: forwarding and queuing enhancements
    • Qcc: stream reservation protocol enhancements
    • Number of streams
      • 16000 TSN Layer 2 streams
      • 256 extended lookup streams (IPV4, IPV6, PCP, and so on)
  • PROFINET SendList control
  • High availability and redundancy
    • IEEE 802.1CB Frame Replication and Elimination for Reliability
    • IEC62439-3:2016-03 HSR-/PRP-Compliant Protocol for Seamless Failover
    • IEC62439-3-2021-12 Media Redundancy Protocol
  • Custom Layer 2 on two ports for PROFINET IRT, EtherNet/IP beacon-based DLR, POWERLINK (100 Mbps)
  • Packet assist engine offloads host and manages TSN and switch features
  • Portable C drivers for TSN and industrial Ethernet protocols
  • NETCONF support (driver to Sysrepo translation layer)
  • Hardware root of trust based security features
    • Secure boot, secure update with antirollback
    • Hardware-based cryptography
    • Secure host pairing Protocol
    • Cryptographic authenticity checking
  • Interfaces to external host processor
    • RMII, RGMII, SGMII, SPI, dual SPI, or Quad SPI
  • Power
    • 3 external power supplies: 1.1 V, 3.3 V, and VDDIO_x (1.8 V, 2.5 V, or 3.3 V)
    • Total chip power 60 mW per port at 1 Gbps, full utilization with VDDIO_B = 1.8 V
  • Package and temperature range
    • 256-ball CSP_BGA, 14 mm × 14 mm, 0.8 mm pitch
    • 196-ball CSP_BGA, 12 mm × 12 mm, 0.8 mm pitch
    • Fully specified for −40°C to +85 and −40°C to 105°C
ADIN3310
Industrial Ethernet Time Sensitive Networking Switch
ADIN3310 Functional Block Diagram ADIN3310 Pin Configuration ADIN3310 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 3

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 2

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
高入力電圧降圧レギュレータ 1
LT8619
LT8619-5
静止電流 6 μA の 60 V、1.2 A 同期整流モノリシック降圧レギュレータ
産業用イーサネット組み込みスイッチ 1
ADIN6310
新規設計に推奨 Industrial Ethernet Time Sensitive Networking Switch
産業用イーサネット物理層デバイス 3
ADIN1100
新規設計に推奨 堅牢な産業用、低消費電力10BASE-T1LイーサネットPHY
ADIN1200
新規設計に推奨 堅牢な産業用、低消費電力10Mbpsおよび100MbpsイーサネットPHY
ADIN1300
新規設計に推奨 10Mbps/100Mbps/1Gbpsの堅牢な産業用低遅延、低消費電力イーサネットPHY
複数出力降圧レギュレータ 1
ADP5023
新規設計に推奨 降圧安定化電源、デュアル、800mA、3MHz、300mAのLDO内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

BSDLモデル・ファイル 1

IBISモデル 2

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADIN3310

ADIN3310 Industrial Ethernet TSN Switch Hardware User Guide

今すぐ購入 詳細を表示

機能と利点

  • 3 port TSN Ethernet switch in Raspberry Pi Hat footprint
    • All ports RGMII 10Mbps/100Mbps/1000Mbps ADIN1300 PHYs
    • RJ45 with integrated magnetics
    • 2 SFP cages for SGMII copper/fiber connectivity
  • Host interface hardware strapping switch, choice of
    • S/D/Q SPI interface or
    • Ethernet port through RJ45 connector
  • PHY strapping using surface-mount configuration resistors
    • Default state is auto-neg enabled for all speeds
    • Switch firmware manages PHY operation over MDIO
  • Operates from a single, external 5V to 30V supply
  • LED indicators on GPIO pins
  • IEEE 802.1AS 2020 Time Synchronization
  • Time sensitive networking (TSN) capable
    • Scheduled traffic (IEEE 802.1Qbv)
    • Frame preemption (IEEE 802.1Qbu)
    • Per stream filtering and policing (IEEE 802.1Qci)
    • Frame replication and elimination for reliability (IEEE 802.1CB)
  • Redundancy capabilities
    • High availability seamless redundancy, HSR
    • Parallel redundancy protocol, PRP
    • Media redundancy protocol, MRP
    • MSTP spanning tree protocol
  • NETCONF/YANG configuration using TSN evaluation package or Linux user space driver
  • VLAN table control (remapping, reprioritization)
  • IGMP snooping
  • GPIO/Timer control

製品詳細

This user guide describes how to connect one or more EVALADIN3310EBZ evaluation kits and use the provided software to configure the switch and the TSN features to meet the requirements of a TSN network.

Figure 1 in the user guide shows an overview of the evaluation board. The evaluation hardware includes the ADIN3310 switch, three ADIN1300 Ethernet PHYs for standard Ethernet connectivity and optional SFP cages for two ports to support SGMII/Fiber modes of operation. The hardware can be powered from a 5V USB cable and is conveniently designed in a Raspberry Pi hat form factor, therefore can easily connect to a RPI for evaluation purposes.

The switch is a managed switch and needs a Host connected for configuration. The TSN switch evaluation application running on a Windows PC can be used to configure the switch for easy evaluation. Alternatively, user can connect own Host over Ethernet or SPI interface.

Full specifications on the ADIN3310 are available in the ADIN3310 data sheet, which is available from Analog Devices, Inc., and must be consulted with this user guide, evaluation board user guide (UG-2280), and software drive user guide (UG-2287) when using the EVAL-ADIN3310EBZ evaluation board.
EVAL-ADIN3310
ADIN3310 Industrial Ethernet TSN Switch Hardware User Guide

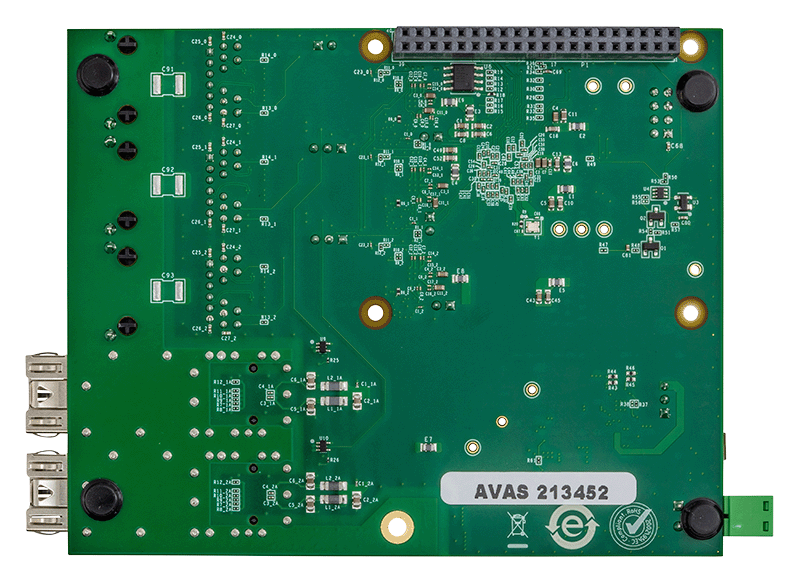

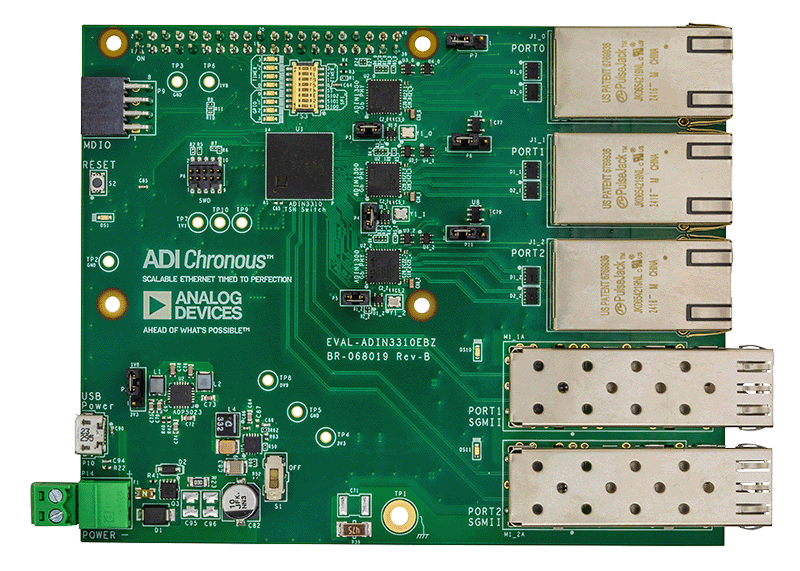

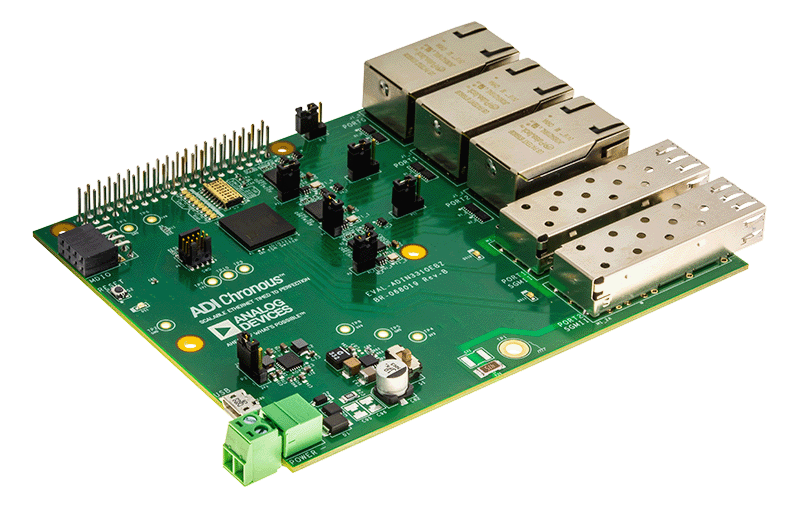

EVAL-ADIN3310 Board Photo Angle View EVAL-ADIN3310 Board Photo Top View EVAL-ADIN3310 Board Photo Bottom View
