製品の詳細

  • 最大18個の直列バッテリ・セルを測定
  • 最大合計測定誤差: 3.0mV
  • 高電圧システム内蔵isoSPI™インターフェース用の、スタック可能なアーキテクチャ
    • 1Mbの分離シリアル通信
    • 単一のツイスト・ペアを使用（最大100ｍ）
    • 低いEMI感度およびEMI放射
    • 双方向により破損ワイヤを保護
  • 290μsでシステム内のすべてのセルを測定
  • 電圧と電流の同期測定
  • 16ビット、Δ-Σ ADC、プログラマブル3次ノイズ・フィルタ付き
  • プログラマブルなパルス幅変調による最大200mA（最大値）のパッシブ・セル・バランシング
  • 9個の汎用デジタルI/Oまたはアナログ入力
    • 温度やその他のセンサー入力
    • I2CまたはSPIマスターとして設定可能
  • スリープ・モード電源電流：6μA
  • 64ピンeLQFPパッケージ
ADBMS1818
18セル・バッテリ・モニタ、デイジー・チェーン・インターフェース付き
ADBMS181
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADBMS1818

18セル・バッテリ・スタック・モニタ、デイジーチェーン・インターフェース付き

今すぐ購入 詳細を表示

機能と利点

  • 最大18個の直列バッテリ・セルを測定
  • 3mVの最大合計測定誤差
  • 高電圧システム用のスタック可能なアーキテクチャ
  • 内蔵isoSPI™インターフェース
  • 1Mbの分離シリアル通信
  • 単一のツイスト・ペアを使用（最大100メートル）
  • 低いEMI感度およびEMI放射
  • 双方向により破損ワイヤを保護
  • 290µsでシステム内のすべてのセルを測定
  • 電圧と電流の同期測定
  • プログラマブル3次ノイズ・フィルタ付き16ビット、デルタ・シグマADC
  • プログラマブルなパルス幅変調による最大200mA（最大値）のパッシブ・セル・バランシング
  • 9個の汎用デジタルI/Oまたはアナログ入力
    • 温度やその他のセンサー入力
    • I2CまたはSPIマスターとして設定可能
  • 6µAのスリープ・モード電源電流
  • 64ピンeLQFPパッケージ

製品詳細

ADBMS1818は、合計測定誤差3mV未満で最大18個の直列接続したバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。ADBMS1818のセル測定範囲は0V～5Vで、ほとんどのバッテリ化学構造に適しています。18個すべてのセルを290μsで測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数のADBMS1818デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各ADBMS1818は、RF耐性のある高速長距離通信用のisoSPIインターフェースを備えています。複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを1つのホスト・プロセッサに接続します。このデイジーチェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。

ADBMS1818はバッテリ・スタックまたは個別の電源から直接給電できます。ADBMS1818には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々のPWMデューティ・サイクル制御が行われます。その他の機能として、オンボード5Vレギュレータ、9個の汎用I/Oライン、消費電流が6μAに低減するスリープ・モードがあります。

アプリケーション

  • バックアップ・バッテリ装置
  • グリッド蓄電システム
  • 高出力携帯機器
EVAL-ADBMS1818
18セル・バッテリ・スタック・モニタ、デイジーチェーン・インターフェース付き

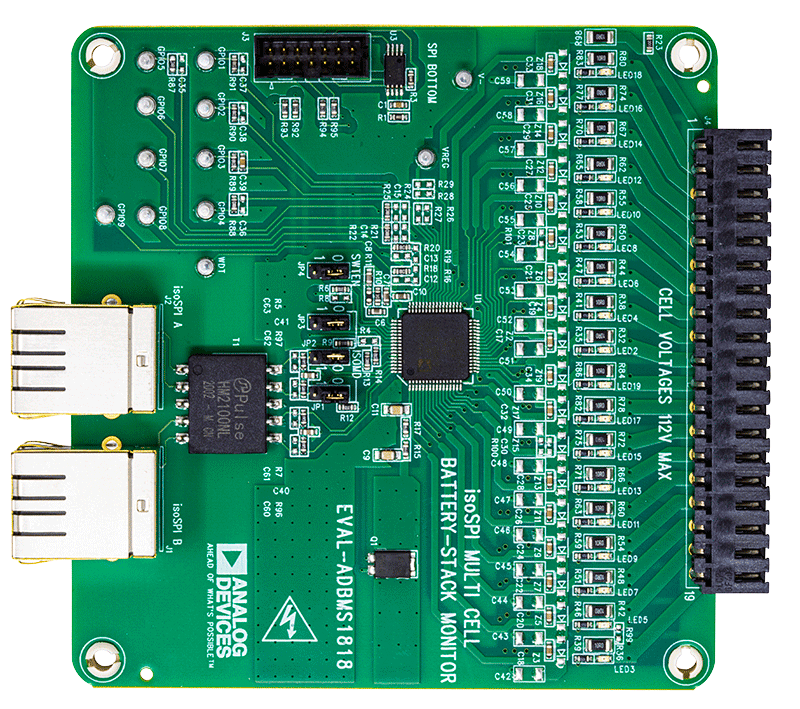

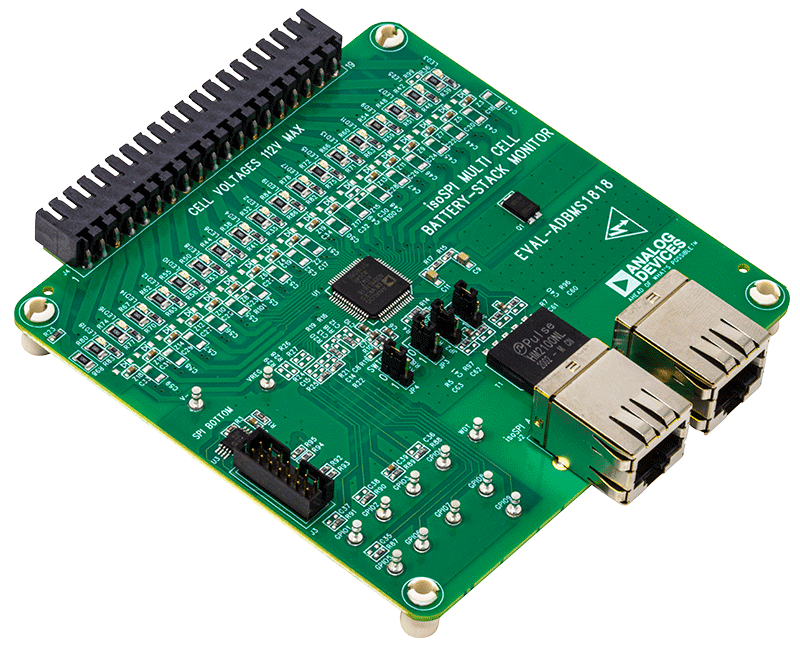

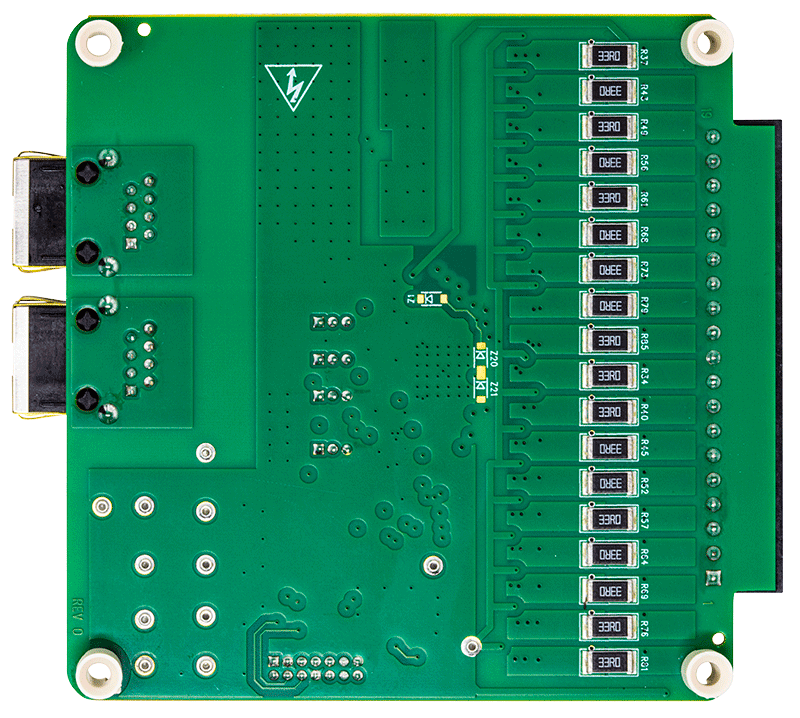

ADBMS1818 Evaluation Board ADBMS1818 Evaluation Board - Top View ADBMS1818 Evaluation Board - Bottom View
