ADA4897-1
ADA4897-1
新規設計に推奨オペアンプ、ローノイズ(1nV/√Hz)、低消費電力、レールtoレール出力
- 製品モデル
- 7
- 1Ku当たりの価格
- 最低価格:$2.23
Viewing:
製品の詳細
- 低い広帯域ノイズ:
1nV/√Hz
2.8pA/√Hz - 低い1/fノイズ: 2.4nV/√Hz@10Hz
- 低歪み:-115dBc@100kHz、VOUT=2V p-p
- 低消費電力:アンプ1個当たり3mA
- 低入力オフセット電圧:0.5mV(max)
- 高速:
-3dB帯域幅:230MHz (G=+1)
スルーレート:120V/μs
セトリング時間(0.1%):45ns - レールtoレール出力
- 広い電源電圧範囲:3V~10V
- ディスエーブル機能(ADA4897-1)
ADA4897-1-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします
- ADA4897-1-EPのデータシート(pdf)はこちらからダウンロードできます。
- 拡張工業温度範囲:−55°C ~+125°C
- 製造ベースラインにて制御
- 組み立て/テストは同一工場
- 製造工場は一箇所に限定
- PCN(製品変更通知)を強化
- 品質データは要求に応じて入手可能
- DSCC図面番号:V62/13614
ADA4896-2 / ADA4897-1は、ユニティ・ゲイン安定動作、低ノイズ、レールtoレール出力の高速電圧帰還型オペアンプで、静止時の電流はわずか3mAとなっています。10Hzの1/fノイズは2.4nV/√Hzで、2MHzでのSFDR(スプリアス・フリー・ダイナミックレンジ)は-80dBcの性能のADA4896-2 / ADA4897-1は、超音波、低ノイズ・プリアンプ、高性能ADCのドライバなど種々のアプリケーションにとって理想的な製品といえます。アナログ・デバイセズ独自の次世代SiGeバイポーラ・プロセスと革新的なアーキテクチャにより、このように高性能のアンプが可能になりました。
ADA4896-2 / ADA4897-1は、230MHzの帯域幅、120V/μsのスルーレート、そして0.1%に45nsで到達するセトリング時間を備えています。広い電源電圧範囲(3V~10V)を備えているため、ADA4896-2 / ADA4897-1は、高いダイナミックレンジ、高精度および速度を必要とするシステムにおいて理想的な製品候補の一つといえます。
ADA4896-2は、8ピンのLFCSPと8ピンのMSOPパッケージを採用しています。ADA4897-1は、8ピンのSOICまたは6ピンのSOT-23パッケージを採用しています。ADA4896-2とADA4897-1両者とも、拡張工業温度範囲-40℃~+125℃にわたって仕様規定されています。
アプリケーション
- ローノイズ・プリアンプ(LNA)
- 超音波用アンプ、ループ
- PLLループ・フィルタ
- 高性能ADCドライバ
- D/Aコンバータのバッファ
ドキュメント
データシート 4
ユーザ・ガイド 3
アプリケーション・ノート 1
技術記事 2
ビデオ 4
リファレンス設計 2
チュートリアル 12
製品選択ガイド 1
Analog Dialogue 4
珍問/難問集 5
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADA4897-1ARJZ-R2 | 6-Lead SOT-23 | ||
ADA4897-1ARJZ-R7 | 6-Lead SOT-23 | ||
ADA4897-1ARJZ-RL | 6-Lead SOT-23 | ||
ADA4897-1ARZ | 8-Lead SOIC | ||
ADA4897-1ARZ-R7 | 8-Lead SOIC | ||
ADA4897-1ARZ-RL | 8-Lead SOIC | ||
ADA4897-1SRJZ-EPR7 | 6-Lead SOT-23 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
-

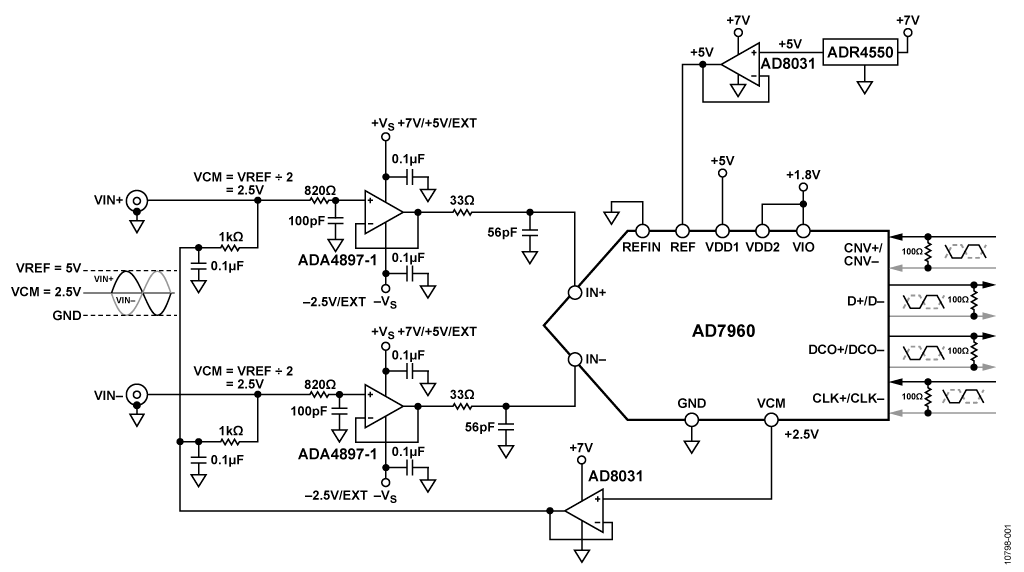

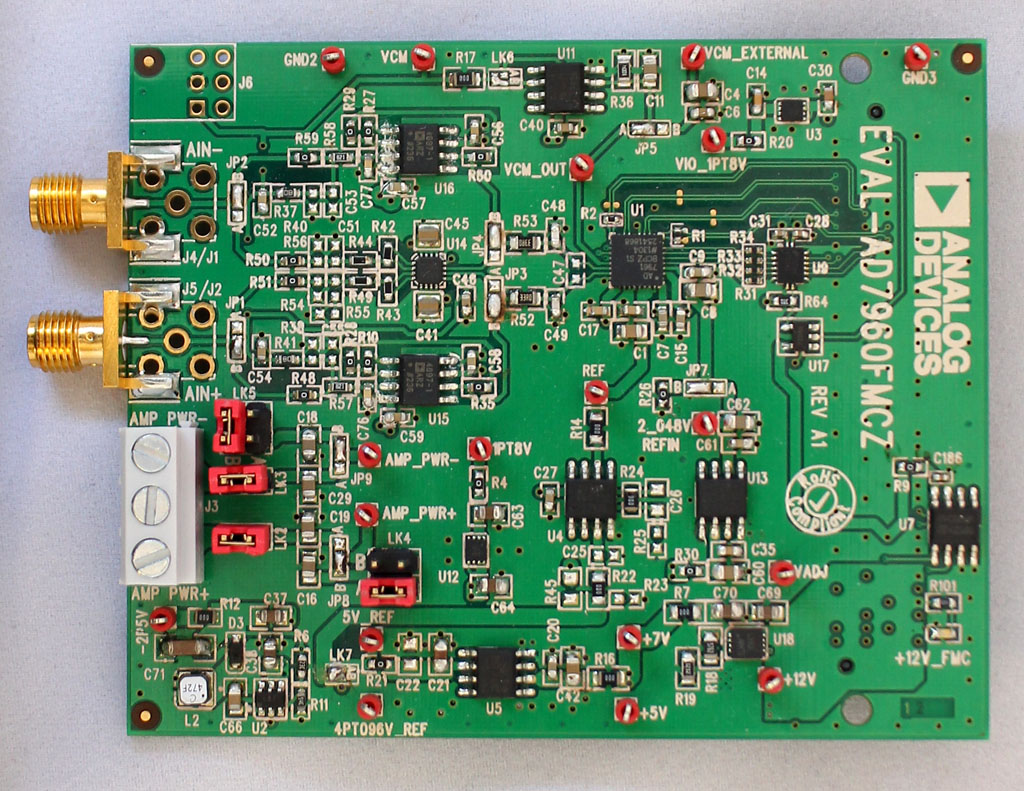

16ビット、高周波数、低ノイズ、低歪みの高精度シグナル・チェーン -
14ビット、高周波数、低ノイズ、低歪みの高精度シグナル・チェーン
