AD8054

製造中

オペアンプ、クワッド、高速、低価格、レールtoレール

データシート (Rev. K)
製品セレクション・テーブル
製品モデル
6
1Ku当たりの価格
最低価格：$3.54
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 5 V 電源で高速、高速セトリング
    • -3 dB 帯域幅: 110 MHz（G = +1）（AD8051/AD8052）
    • -3 dB 帯域幅: 150 MHz（G = +1）（AD8054）
    • スルーレート: 145 V/µs
    • セトリング時間（0.1%）: 50 ns
  • 単電源動作
    • 出力振幅は両レールの 25 mV 以内まで
    • 入力電圧範囲: -0.2 V ～ +4 V（VS = 5 V）
  • ビデオ仕様（G = +2）
    • 0.1 dB ゲイン平坦特性: 20 MHz、RL = 150 Ω
    • 微分ゲイン／微分位相: 0.03%/0.03°
  • 低歪み: THD: -80 dBc @ 1 MHz、RL = 100 Ω
  • 優れた負荷駆動能力
    • 45 mA 出力が可能 @ 電源レールから 0.5 V まで（AD8051/AD8052）
    • 50 pF の容量負荷駆動が可能（G = +1）（AD8051/AD8052）
  • 低消費電力: アンプ当たり 2.75 mA（AD8054）
  • 低消費電力: アンプ当たり 4.4 mA（AD8051/AD8052）
AD8054
オペアンプ、クワッド、高速、低価格、レールtoレール

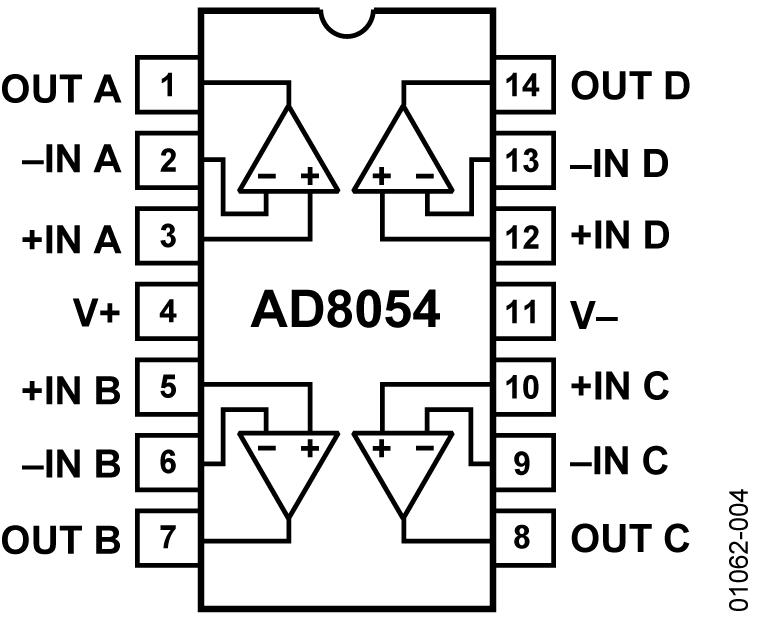

AD8054 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

アプリケーション・ノート 4

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADA4807-4
新規設計に推奨

オペアンプ、3.1 nV/√Hz、 1 mA、 180 MHz、レールtoレール入力／出力
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

VRMS/dBm/dBu/dBVカリキュレータ

電力測定値と信号強度の標準的な単位変換を行うためのユーティリティです。

ツールを開く

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使用すれば、実際のオペアンプを使ってローパス、ハイパス、バンドパスのフィルタを数分で設計できます。設計プロセスを進めながら、理想的な仕様から実際の回路動作まで、フィルタ設計の特性を観察できます。ゲイン帯域幅、ノイズ、電源電流などのオペアンプ仕様のトレードオフをすばやく評価し、要件に最適なフィルタ設計を決定できます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを使用すると、フォトダイオードと接続するトランス・インピーダンス・アンプ回路を設計できます。ツールに含まれるライブラリからフォトダイオードを選択するか、カスタムのフォトダイオード仕様を入力してください。帯域幅、ピーキング（Q）、ENOB／SN比間のトレードオフをすばやく確認できます。回路パラメータを変更すると、パルス応答、周波数応答、ノイズ・ゲインのプロットですぐに結果を確認できます。

ツールを開く

評価用キット

EVAL-AD8054

AD8054 Evaluation Boards

今すぐ購入 詳細を表示

製品詳細

This evaluation board is designed to help users evaluate the AD8054. The evaluation board is a bare board: there are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.


The User Guide contains all the required documentation to build the board, including schematics, assembly drawing, and Bill of Materials.

EVAL-AD8054
AD8054 Evaluation Boards
