AD8045
製造中3nV/√Hz、超低歪みの高速OPアンプ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$1.83
製品の詳細
- 超低歪み
- SFDR
- -101dBc(@5MHz)
- -90dBc(@20MHz)
- -63dBc(@70MHz)
- 3次インターセプト
- 43dBm(@10MHz)
- 低ノイズ
- 3nV/√Hz
- 3pA/√Hz
- 高速
- 1GHzの-3dB帯域幅(G=+1)
- 1350V/μsのスルーレート
- 0.1%に対して7.5nsのセトリング時間
- 標準および低歪みのピン配置
- 電源電流:15mA
- オフセット電圧:最大1.0mV
- 広い電源電圧範囲:3.3~12V
AD8045は超低歪み、低ノイズ、高速スルーレートでユニティ・ゲイン安定性を備えた電圧フィードバック型アンプです。AD8045は20MHz時に-90dBcのスプリアス・フリー・ダイナミック・レンジがあり、超音波、ATE、アクティブ・フィルタ、ADCドライバなどの各種アプリケーションに最適なソリューションです。 アナログ・デバイセズが独自に開発した次世代XFCBプロセスと革新的なアーキテクチャの採用によって、このような高性能アンプが実現しました。
AD8045はLFCSPに対応する低歪みのピン配置を備えているため、2次高調波歪みが改善され、回路基板のレイアウトを簡素化します。
AD8045の帯域幅は1 GHz、スルーレートは1350 V/μsで、7.5 ns以内に0.1%にセトリングします。広い電源電圧範囲(3.3 ~ 12 V)と低オフセット電圧(200 μV)を備えているため、高ダイナミック・レンジ、高精度、高速性を必要とするシステムに最適です。
AD8045アンプのパッケージには、3mm×3mmのLFCSPおよび標準の8ピンSOICがあります。どちらのパッケージにも、PCボードに対して低熱抵抗値の経路が得られる露出パドルがあります。これにより、熱伝導の効率性が高くなり、信頼性が向上します。AD8045は、拡張工業用温度範囲(-40~+125℃)で動作します。
アプリケーション
- 計測器
- IFアンプおよびベースバンド・アンプ
- アクティブ・フィルタ
- ADCドライバ
- DACバッファ
ドキュメント
データシート 2
ユーザ・ガイド 2
アプリケーション・ノート 3
よく聞かれる質問 1

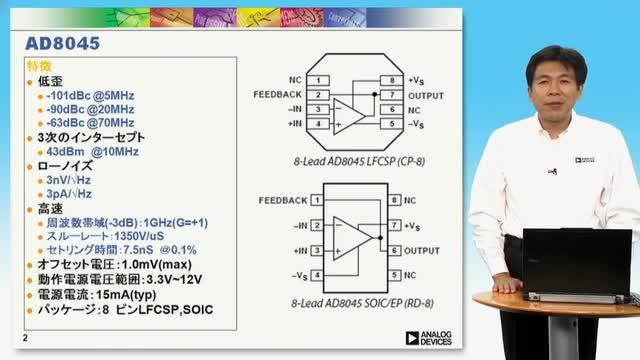

ビデオ 1
チュートリアル 12
製品選択ガイド 1
Analog Dialogue 2
珍問/難問集 4
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD8045ACPZ-R2 | 8-Lead LFCSP (3mm x 3mm w/ EP) | ||
AD8045ACPZ-REEL7 | 8-Lead LFCSP (3mm x 3mm w/ EP) | ||
AD8045ARDZ | 8-Lead SOIC w/ EP | ||
AD8045ARDZ-REEL7 | 8-Lead SOIC w/ EP |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
7 25, 2017 - 17_0068 CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices |
||
AD8045ACPZ-R2 | 製造中 | |
AD8045ACPZ-REEL7 | 製造中 | |
2 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
AD8045ACPZ-R2 | 製造中 | |
AD8045ACPZ-REEL7 | 製造中 | |
11 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
AD8045ARDZ | 製造中 | |
AD8045ARDZ-REEL7 | 製造中 |
