AD5310R
製造中D/Aコンバータ、10ビット、SPIインターフェースと2ppm/℃のリファレンス内蔵、nanoDAC+™
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$1.38
製品の詳細
- 高い相対精度（INL）：±0.5LSB（max）
- 低ドリフト2.5Vリファレンス：
2ppm/℃（typ） - 選択可能な出力スパン：
2.5Vまたは5V - 総合未調整誤差（TUE）：0.06％フルスケール（max）、
オフセット誤差：±1.5mV（max）、
ゲイン誤差：±0.05％フルスケール（max）
- 低グリッジ：0.1nV-sec
- 高い駆動能力：20mA
- 低消費電力：1.2mW＠3.3V
- 独立したロジック用電源：
1.8V～5.5V - 広い動作温度範囲：
－40℃～＋105℃ - ESD保護：4kV
AD5310R / AD5311Rは、nanoDAC™ファミリーの一製品で、低消費電力、シングル・チャンネルの10ビット、バッファ回路内蔵の電圧出力DACです。これらのデバイスは、2.5V、2ppm/℃の内部リファレンスを内蔵しています。出力スパンは、0V～VREFまたは0V～2×VREFに設定することができます。全てのデバイスは、単電源2.7V～5.5Vで動作し、設計によって単調増加性が保証されています。いずれのデバイスも10ピンMSOPパッケージを採用しています。
またAD5310R / AD5311Rは、パワーオン・リセット回路を採用しているため、パワーアップ時ではDAC出力をゼロ・スケールにして、有効な書込みがあるまでこの出力状態を維持します。この製品は、パワーダウン機能も備えており、パワーダウン・モード期間ではデバイスの消費電流を、5V動作時に標準で2μAに低減します。
AD5310R / AD5311Rは、多機能なSPIまたはI2Cインターフェースを使っており、非同期の RESETピンとVLOGICピンを備え、1.8Vの互換が可能となっています。
製品のハイライト
- 高い相対精度（INL）：±0.5LSB（max）
- 低ドリフトの2.5V内蔵リファレンス：5ppm/℃（max）の温度係数
アプリケーション
- プロセス制御
- データ･アクイジション･システム
- ゲインとオフセットのデジタル調整
- プログラマブルな電圧源
- オプティカル･モジュール
ドキュメント
データシート 2
ユーザ・ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5310RBRMZ | 10-Lead MSOP | ||
| AD5310RBRMZ-RL7 | 10-Lead MSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 30, 2017 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines |
||
| AD5310RBRMZ | 製造中 | |
| AD5310RBRMZ-RL7 | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
評価用ソフトウェア 0
必要なソフトウェア／ドライバが見つかりませんか？
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
ツールを開く評価用キット

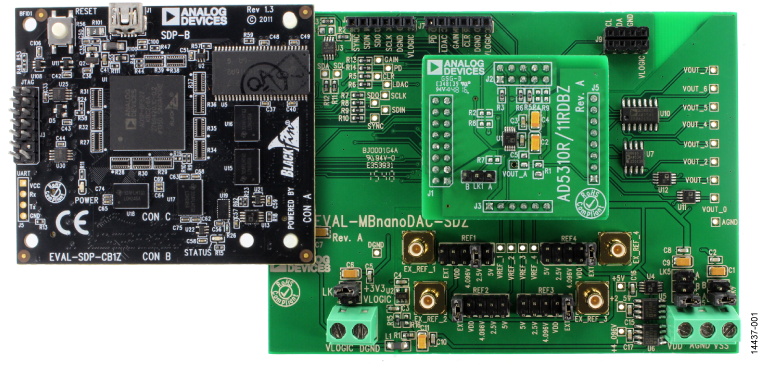

AD5310RDBZ Evaluation Board
