AD4115
新規設計に推奨単電源、マルチチャンネル、125kSPS、24ビット、±10V入力付きシグマ・デルタ(Σ-Δ)ADC
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$10.24
製品の詳細
- 内蔵AFE付き24ビットADC
- 高速かつ柔軟な出力レート:2.5SPS~125kSPS
- チャンネル・スキャン・データ・レート:24,845SPS/チャンネル(セトリング時間40.25μs)
- 50Hzと60Hzの同相除去:チャンネルあたり20SPSで85dB
- ±10V入力:差動(8つ)、シングル・エンド(16)
- VINピン絶対最大定格:±65V
- 入力ピン絶対電圧:最大±20V
- 最小インピーダンス:1MΩ
- 2.5Vのリファレンスを内蔵
- 初期精度:25°Cで±0.12%、ドリフト:±5ppm/°C(代表値)
- 内部または外部クロック
- 電源
- AVDD = 4.5V~5.5V
- IOVDD = 2V~5.5V
- 合計消費電流:AVDD + IOVDD(IDD)= 10.4mA
- 温度範囲:-40°C~+105°C
- 3線式または4線式のシリアル・デジタル・インターフェース(シュミット・トリガ付きSCLK)
- SPI、QSPI、MICROWIRE、DSP互換
AD4115は低消費電力、低ノイズ、24ビットのシグマ・デルタ(Σ-Δ)A/Dコンバータ(ADC)で、完全差動またはシングルエンド用のアナログ・フロント・エンド(AFE)、高インピーダンス(≧1MΩ)バイポーラ、±10Vの電圧入力を内蔵しています。
AD4115はアナログおよびデジタルの主要なシグナル・コンディショニング・ブロックを内蔵しており、使用するアナログ入力チャンネルごとに8つの個別設定が可能です。AD4115の完全にセトリングされたデータの最大チャンネル・スキャン・レートは、24,845kSPS(40.25µs)です。
2.5V、低ドリフト(±5ppm/°C)の内部バンド・ギャップ・リファレンスが(出力リファレンス・バッファ付きで)組み込まれており、外付け部品数を減らすことができます。
デジタル・フィルタにより柔軟な設定を実現でき、27.27SPSの出力データ・レートで50Hzと60Hzの同時除去が可能です。各種フィルタ設定から、アプリケーションの各チャンネルの条件に適した設定を選択できます。ADCは、自動チャンネル・シーケンサにより、イネーブルされた各チャンネルの切替えを行います。
AD4115の高精度性能は、アナログ・デバイセズが独自に開発したiPassives®技術の実装により実現しています。また、AD4115は、仕様規定されている精度が得られるように出荷時に補正されています。
AD4115は単電源で動作するため、ガルバニック絶縁されたアプリケーションにも容易に導入できます。仕様規定されている動作温度範囲は-40°C~+105°Cです。AD4115は6mm × 6mmの40ピンLFCSPに収められています。
アプリケーション
- プロセス制御
- プログラマブル・ロジック・コントローラ(PLC)および分散型制御システム(DCS)モジュール
- 計測器および測定
ドキュメント
データシート 2

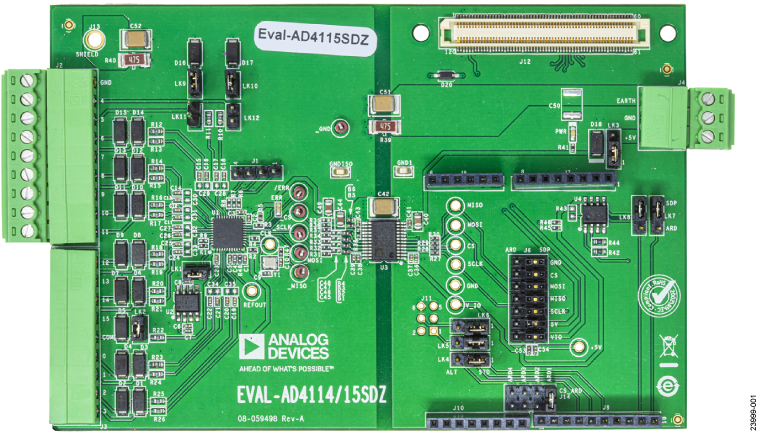

ユーザ・ガイド 1
技術記事 1
よく聞かれる質問 1
デバイス・ドライバ 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD4115BCPZ | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
AD4115BCPZ-RL7 | 40-Lead LFCSP (6mm x 6mm w/ EP) |
