MAXM17572

新規設計に推奨

4.5V～60V、1A Himalaya uSLIC降圧電源モジュール

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$3.98
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 容易に導入可能
    • 広い入力範囲：4.5V～60V
    • 調整可能な出力：0.9V～12V
    • フィードバックの精度：±1.2%
    • 出力電流：最大1A
    • 内部的に補償された制御ループ
    • オール・セラミック・コンデンサ
  • フレキシブルな設計
    • PWM動作モード
    • 外部周波数同期による調整可能な周波数（400kHz～2.2MHz）
    • プログラマブルなソフトスタート
    • オープンドレインのパワー・グッド出力（RESETピン）
    • プログラマブルEN/UVLO閾値
    • 補助ブートストラップ電源（EXTVCC）による効率の向上
  • 信頼性の高い動作
    • 過熱保護
    • ヒカップ過電流保護
    • 工業用の高い動作周囲温度範囲（-40°C～+125°C）／ジャンクション温度範囲（-40°C～+150°C）
  • 堅牢
    • CISPR32（EN55032）クラスBの伝導エミッションと放射エミッションに準拠
MAXM17572
4.5V～60V、1A Himalaya uSLIC降圧電源モジュール

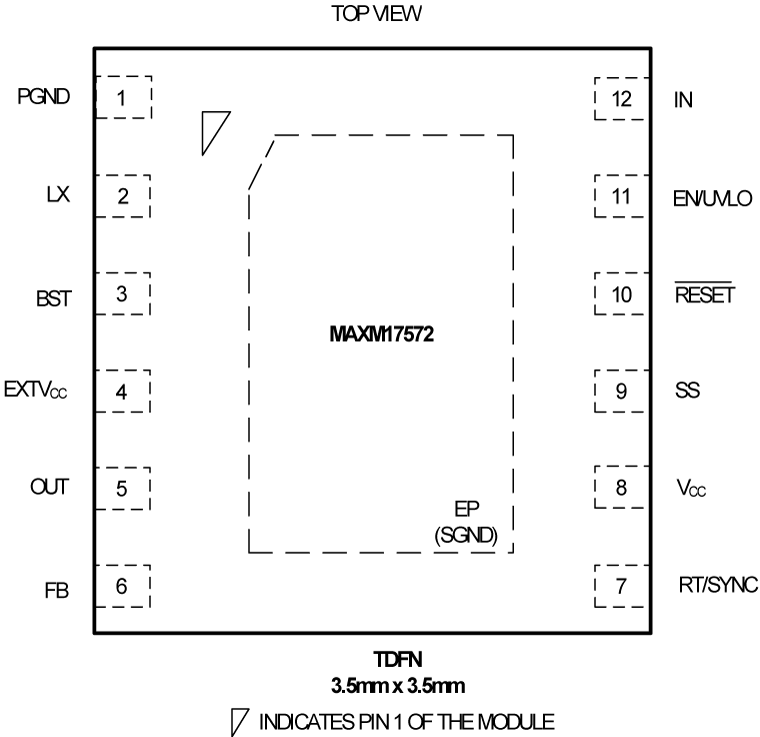

MAXM17572 Typical Application Circuit MAXM17572 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAXM17572EVKIT

5V出力アプリケーションのMAXM17572の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 広い入力範囲：7.0V～60V
  • プログラムされた出力電圧は5V、出力電流は最大1A
  • 89.4%の高効率（VIN = 24V、VOUT = 5V、0.7A時）
  • スイッチング周波数：900kHz
  • イネーブル／UVLO入力、抵抗によりプログラム可能なUVLO閾値
  • 1msのソフトスタート時間を設定可能
  • PWM動作モード
  • オープンドレインRESET出力
  • 外部周波数同期
  • 過電流および過熱からの保護
  • 薄型の表面実装部品
  • 実績のあるPCBレイアウト
  • 組み立てとテストが完了済み
  • CISPR32（EN55032）クラスBの伝導エミッションと放射エミッションに準拠

製品詳細

MAXM17572 5V出力評価用キット（EVキット）は、高電圧、高効率、同期整流式降圧DC/DC電源モジュールMAXM17572の評価を目的としており、実績のある設計となっています。このEVキットは5V出力用にプログラムされており、最大1Aの負荷電流を供給します。プログラムされたスイッチング周波数は900kHzで、これは効率と部品サイズの最適化に寄与します。このEVキットには、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインRESET信号、外部周波数同期機能が備わっています。デバイスの詳細、機能、利点、パラメータは、MAXM17572モジュールのデータシートに記載されています。MAXM17572EVKITを利用する際は、このEVキットのデータシートと併せてMAXM17572モジュールのデータシートを参照してください。
MAXM17572EVKIT
5V出力アプリケーションのMAXM17572の評価用キット

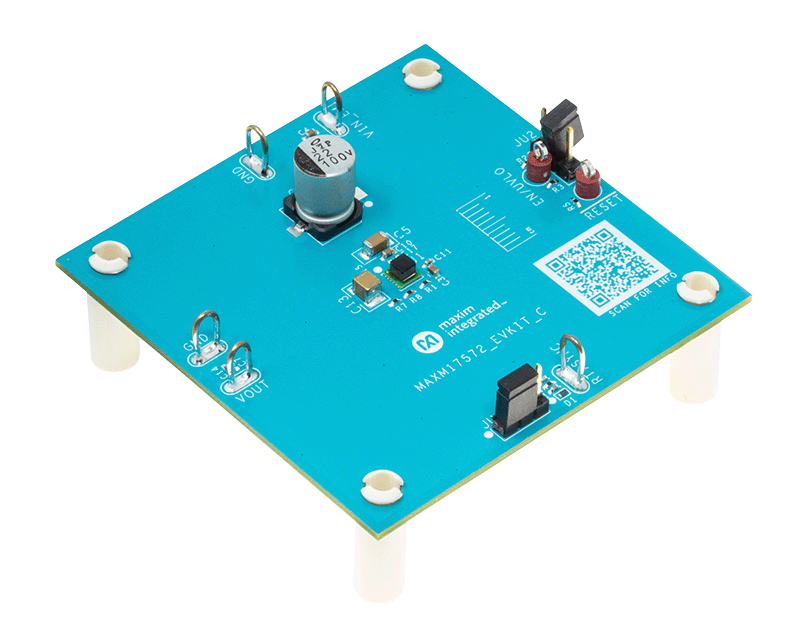

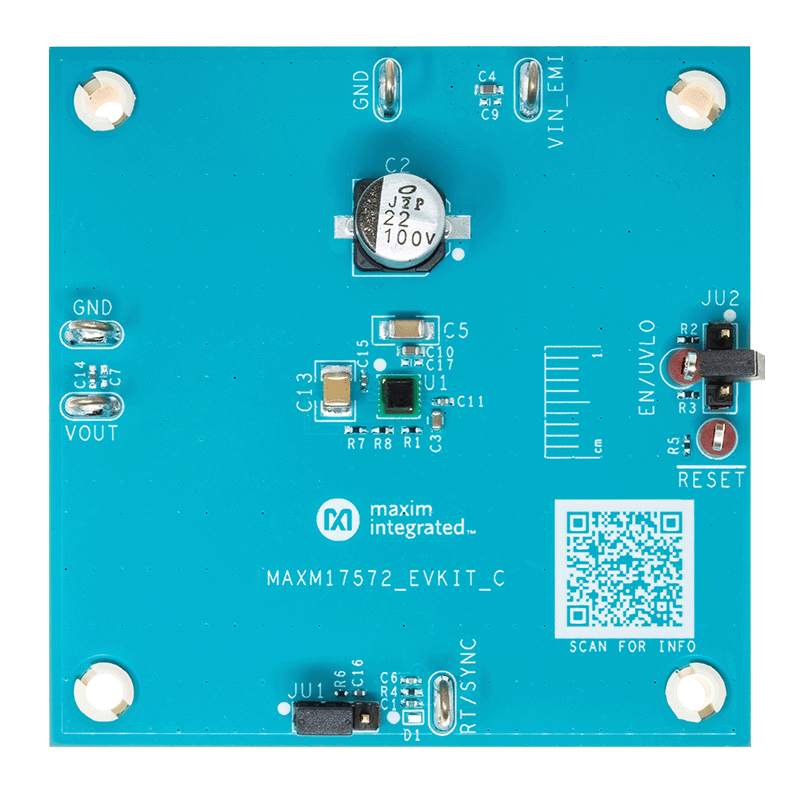

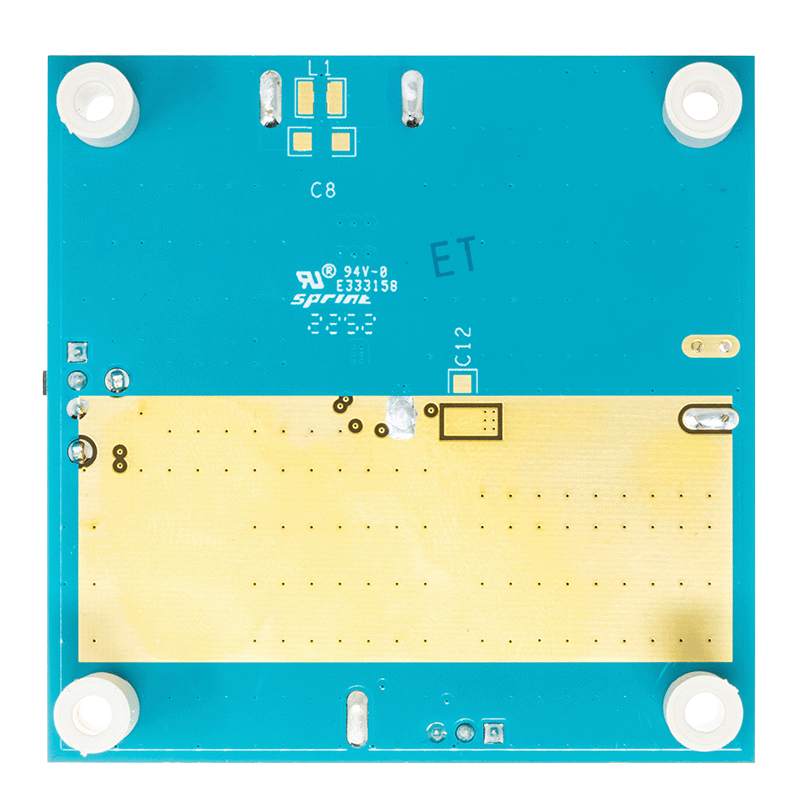

MAXM17572EVKIT Board Photo Angle MAXM17572EVKIT Board Photo Top MAXM17572EVKIT Board Photo Bottom
