MAX38647B

新規設計に推奨

4レベルのVSELに対応した、入力電圧1.8V～5.5V、静止電流440nA、出力電流175mAの小型nanoPower降圧コンバータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$0.88
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • バッテリ寿命を延長
    • 超低静止電源電流：440nA
    • シャットダウン電流：5nA
    • ピーク効率：94%（10μAで90%以上）
  • 容易に導入可能 – 一般的な動作に対応
    • 入力電圧範囲：1.8V～5.5V
    • 出力電圧範囲：0.5V～1.8V
    • 出力電流：最大175mA
  • 複数のユースケースでシステムを保護
    • 短絡保護
    • 内部アクティブ放電
  • 設定可能な単一抵抗（32設定）
    • デジタル制御のVSEL1ピンおよびVSEL2ピンを使用して、RSEL設定ごとに4つの出力電圧レベルを設定可能
  • ENピンによるコンバータのオン／オフ制御
  • 100%デューティ・サイクル・モードの低ドロップアウト動作
  • サイズを縮小し信頼性を向上
    • 動作温度範囲：-40°C～+125°C
    • 8バンプWLP（1.82mm x 0.89mm、0.4mmピッチ）
    • 10ピンTDFN（3mm x 3mm、0.5mmピッチ）
MAX38647B
4レベルのVSELに対応した、入力電圧1.8V～5.5V、静止電流440nA、出力電流175mAの小型nanoPower降圧コンバータ

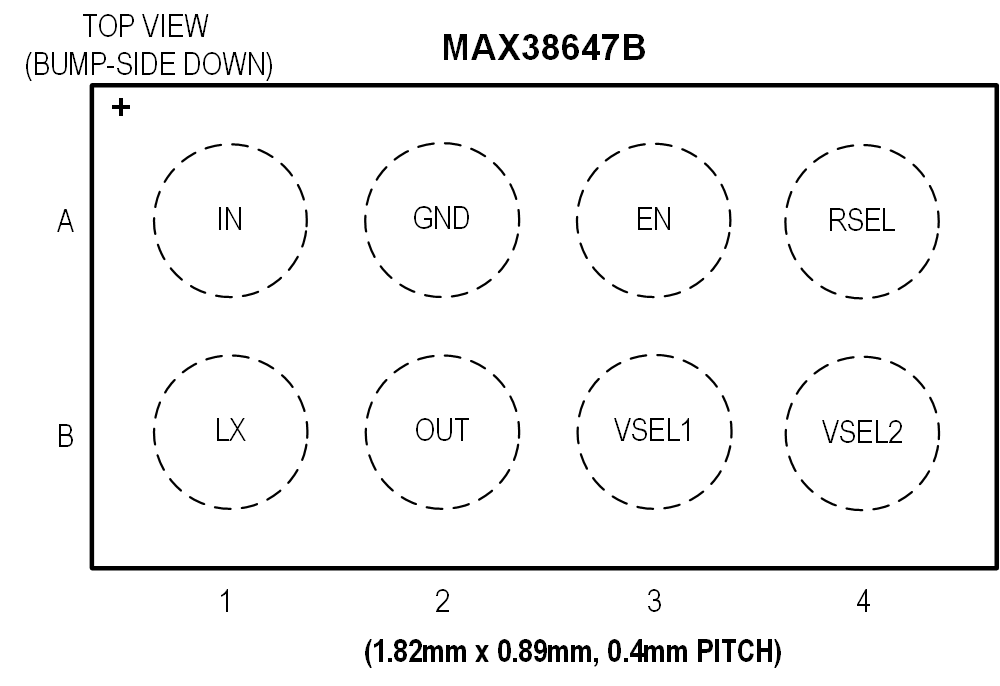

MAX38647B Simplified Application Circuit MAX38647B Pin Configuration
