MAX17570
新規設計に推奨4.5V~60V、300mA、超小型、高効率の同期整流式降圧DC/DCコンバータ
- 製品モデル
- 12
- 1Ku当たりの価格
- 最低価格:$1.02
製品の詳細
- 外付け部品と総コストを削減
- ショットキーなしで同期動作を実現
- 内部補償
- 内部ソフトスタート
- オール・セラミック・コンデンサ、超小型のレイアウト
- システム内の複数の電源レールをサポートする柔軟性
- 広い入力電圧範囲:4.5V~60V
- 3.3Vおよび5Vの固定出力オプション
- 出力電圧の設定範囲:0.9V~VINの97%
- 最大300mAの負荷電流を供給
- 外部クロック同期により200kHz~1MHzの範囲でスイッチング周波数を調整可能
- 消費電力を低減
- ピーク効率:95.8%(VIN = 15V、V
OUT = 12V、IOUT = 150mA時) - シャットダウン電流:2.2μA(代表値)
- PFMオプションにより優れた軽負荷効率を実現
- ピーク効率:95.8%(VIN = 15V、V
- 過酷な産業環境でも高い信頼性で動作
- HICCUPモードの電流制限および起動のオートリトライ
- オープンドレインのパワー・グッド出力(RESETピン)
- 設定可能なEN/UVLO(Under Voltage Lock Out)閾値
- プリバイアスされた出力までの単調スタートアップ
- 過熱保護
- 高い工業用動作周囲温度範囲(-40℃~+125℃)/ジャンクション温度範囲(-40℃~+150℃)
- CISPR32(EN55032)クラスBの伝導エミッションと放射エミッションに準拠

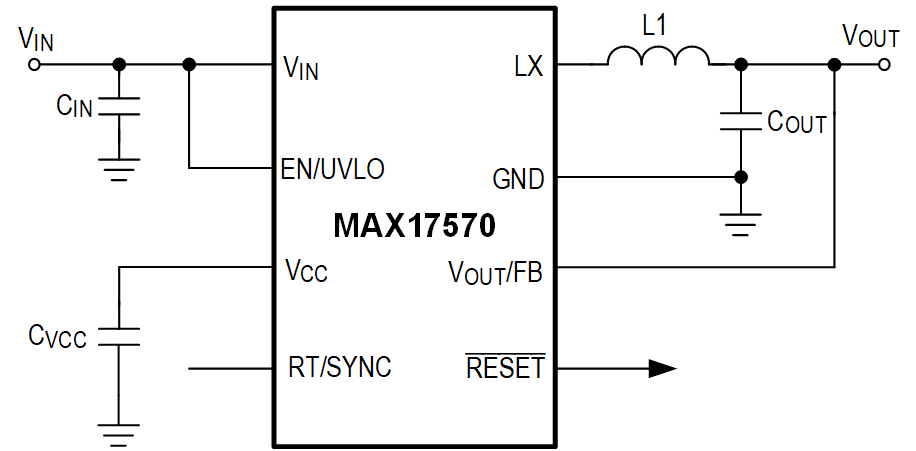

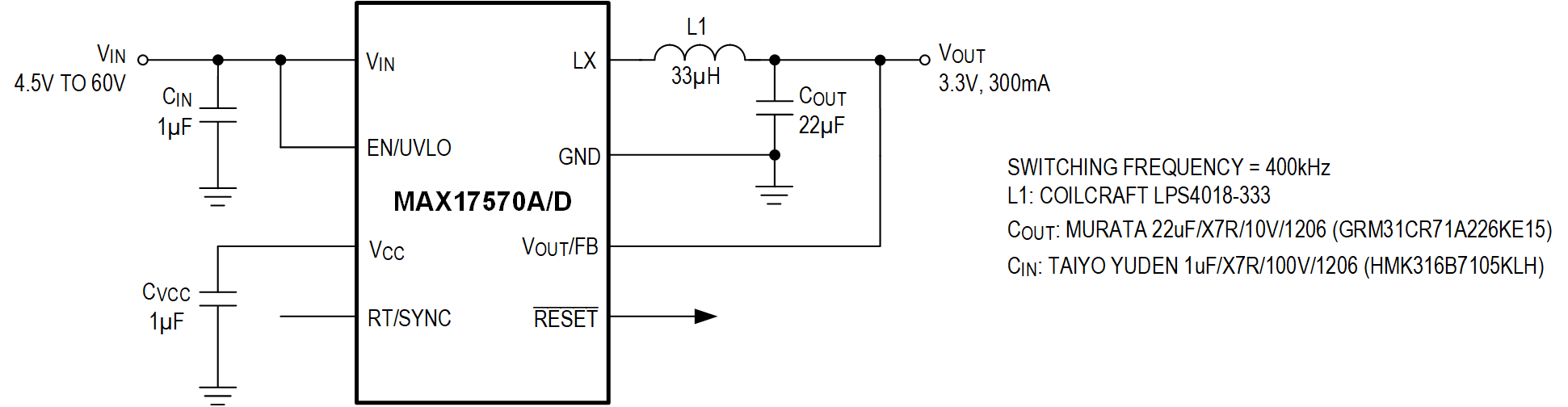

MAX17570は高効率と高電圧を特徴とする同期整流式降圧DC/DCコンバータです。MOSFETを内蔵しており、4.5V~60Vの広い入力電圧範囲で動作します。このコンバータは、3.3V(MAX17570A、MAX17570D)、5V(MAX17570B、MAX17570E)、および調整可能な出力電圧(MAX17570C、MAX17570F)で最大300mAの出力電流を供給します。EN/UVLOとV<sub>CC</sub> UVLOの条件が満たされると、内部パワーアップ・シーケンスによって誤差アンプのリファレンスがソフトスタートし、負荷電流に関係なくクリーンな単調出力電圧のソフトスタートが得られます。V<sub>OUT</sub>/FBピンは、抵抗分圧器を介して出力電圧を監視します。RESETピンは、出力電圧がレギュレーションの95%に達してから1024クロック・サイクル後に、高インピーダンス状態に遷移します。EN/UVLOピンをローにすると、デバイスがシャットダウン・モードに移行します。シャットダウン・モードで消費されるスタンバイ電流は、わずか2.2μA(代表値)です。
MAX17570A/B/Cはあらゆる負荷条件下でパルス幅変調(PWM)モードで動作し、MAX17570D/E/Fは軽負荷条件下でPFMモードで動作します。PWMモードでは、インダクタ電流が負の方向に流れることが許容されます。PWM動作は、周波数が重要となるアプリケーションで有益な機能を果たし、すべての負荷条件下で一定のスイッチング周波数が得られます。PFMモードでは、コンバータは負のインダクタ電流をディスエーブルすると共に、軽負荷時にはパルスをスキップすることで高効率を実現します。PFMモードでは、出力が公称電圧の102.3%に上昇するまで、各クロック・サイクルでのインダクタ電流のピークが150mAに固定されます。出力が公称電圧の102.3%に達すると、ハイサイドとローサイドの両方のFETがオフになり、デバイスは、負荷が放電されて出力電圧が公称電圧の101.1%に達するまで休止動作状態になります。休止状態動作では、静止電流を節約するために内部ブロックのほとんどがオフになります。出力が公称電圧の101.1%を下回ると、デバイスは休止状態動作から復帰してすべての内部ブロックをオンにし、公称出力電圧の102.3%に達するまでエネルギーのパルスを出力に供給するプロセスを再び開始します。PFMモードの利点は、電源から引き出される静止電流が低いため、軽負荷時の効率が高くなることです。
アプリケーション
- ファクトリ・オートメーション
- オートモーティブ・アフターマーケット
- 汎用ポイント・オブ・ロード
ドキュメント
データシート 2

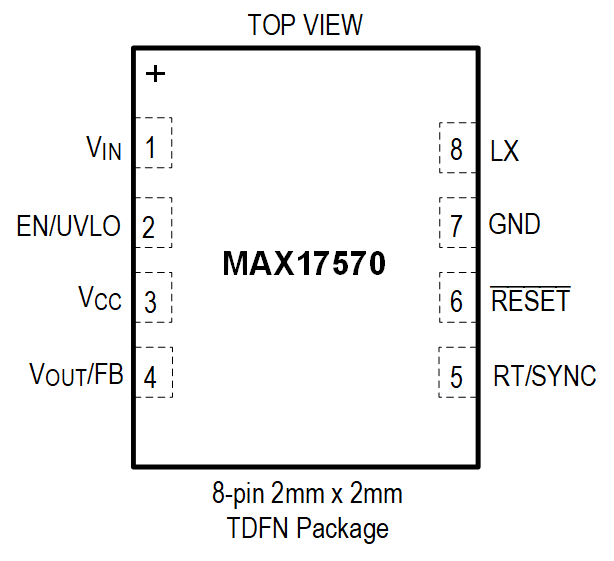

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX17570AATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570AATA+T | 8-LFCSP-2X2X0.75 | ||
MAX17570BATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570BATA+T | 8-LFCSP-2X2X0.75 | ||
MAX17570CATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570CATA+T | 8-LFCSP-2X2X0.75 | ||
MAX17570DATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570DATA+T | 8-LFCSP-2X2X0.75 | ||
MAX17570EATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570EATA+T | 8-LFCSP-2X2X0.75 | ||
MAX17570FATA+ | 8-LFCSP-2X2X0.75 | ||
MAX17570FATA+T | 8-LFCSP-2X2X0.75 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
EE-Sim® パワー・ツール 1
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。
EE-Simを今すぐ開始SIMPLISモデル 1

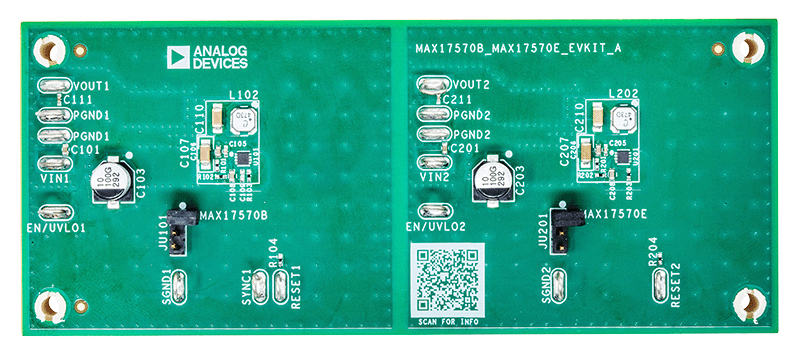

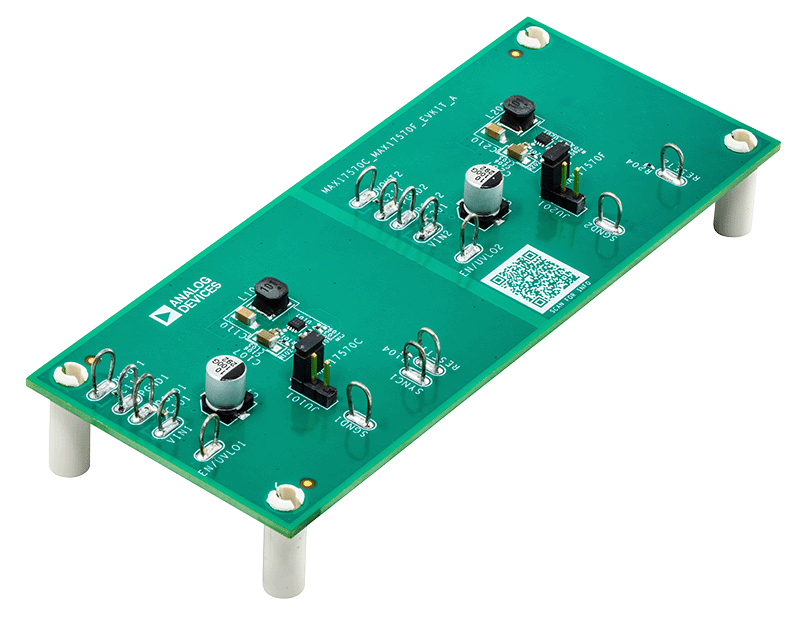

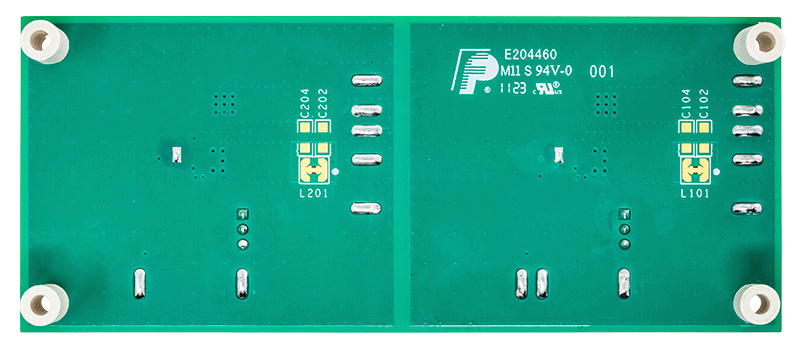

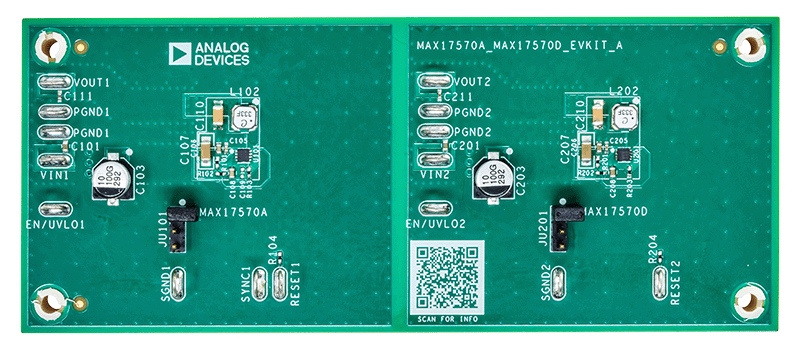

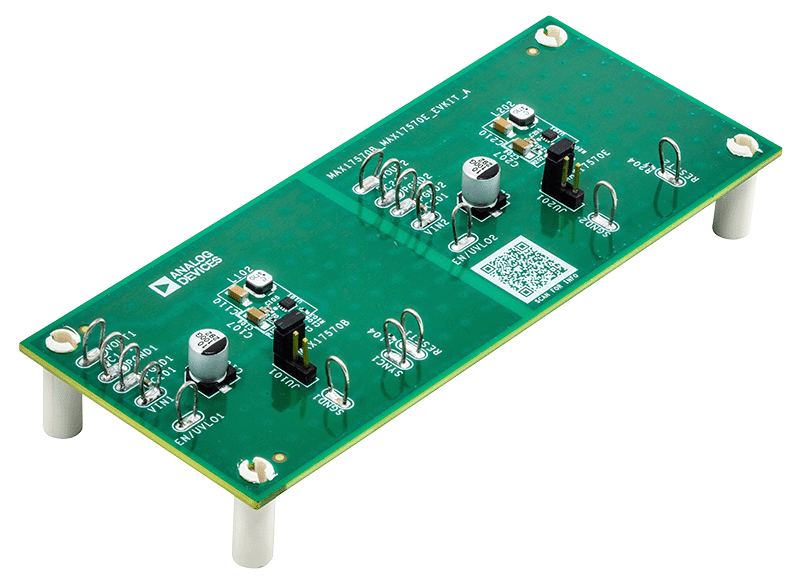

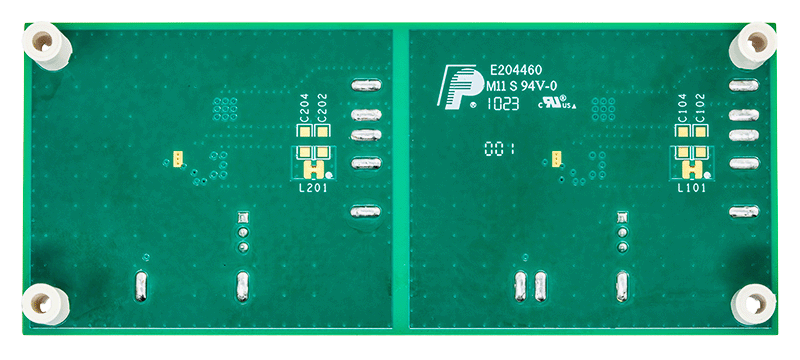

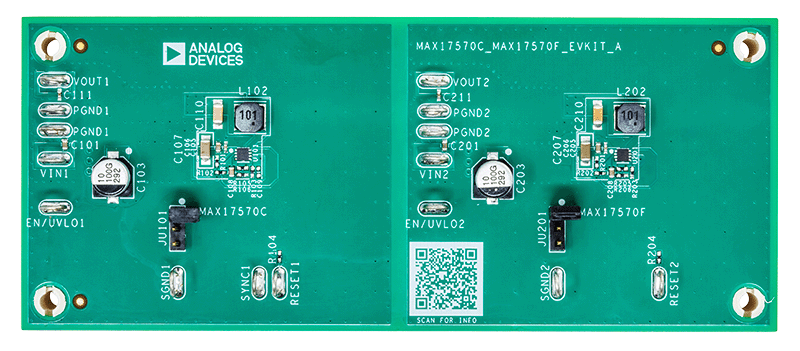

評価用キット
