LT8685S

新規設計に推奨

連結可能な42Vクワッド同期整流式モノリシック降圧レギュレータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$5.03
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Silent Switcher®2アーキテクチャ
    • 超低EMI放射
    • オプションのスペクトラム拡散変調
  • 2チャンネルの高電圧同期型降圧レギュレータ
    • 入力電圧範囲：3V～42V
    • チャンネルあたり最大2.5Aの出力電流
    • 1個のインダクタを使用してチャンネルを並列に接続可能
  • 2チャンネルの低電圧同期整流式降圧レギュレータ
    • 入力電圧範囲：3V〜8V
    • チャンネルあたり最大4Aの出力電流
    • 1個のインダクタを使用してチャンネルを並列に接続可能
  • 12μAのIQ（全チャンネルをアクティブ化、無負荷）
  • 柔軟な電源シーケンシングおよび制御
  • 調整と同期が可能：350kHz～3MHz
  • 36ピンLQFN（5mm × 6mm）パッケージを採用
    • オートモーティブ・アプリケーション向けのAEC-Q100に適合
LT8685S
連結可能な42Vクワッド同期整流式モノリシック降圧レギュレータ

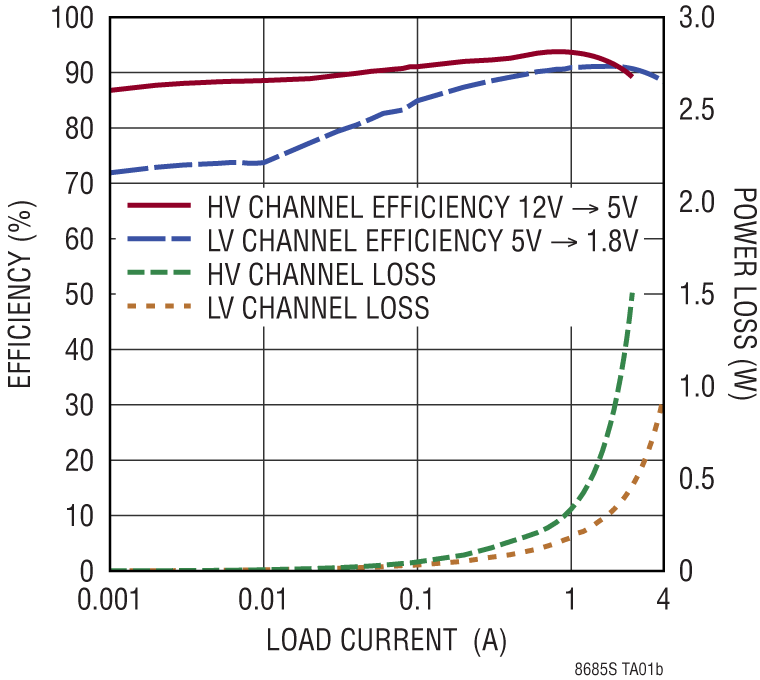

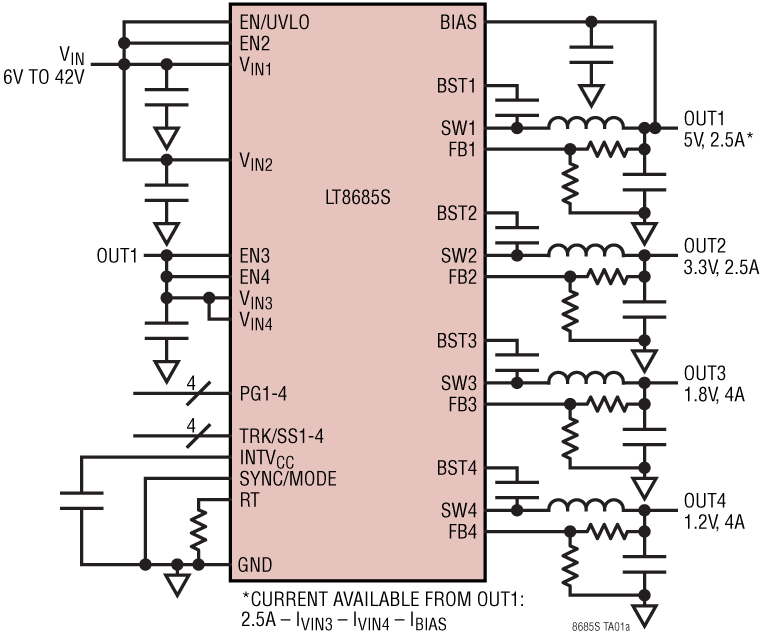

LT8685S Pin Configuration LT8685S Application Circuit LT8685S Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT8685S
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-LT8685S-AZ

LT8685S | 42Vクワッド出力、連結可能、同期整流式モノリシック降圧レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路EVAL-LT8685S-AZは、LT8685S（42Vクワッド出力、モノリシック同期整流式降圧Silent Switcher®（サイレント・スイッチャ）レギュレータ）を搭載した4レール電源です。このデモ回路は、公称12Vの入力電圧を5V、3.3V、1.8V、1.2Vの出力電圧に変換するように設計されています。5Vおよび3.3Vのレールは12V入力から電力を供給され、1.8Vおよび1.2Vのレールは、5Vまたは3.3Vのいずれかの高電圧降圧レギュレータから電力を供給されます。チャンネル1および2の電流能力は2.5Aです。低電圧チャンネルの定格電流は4Aです。

2つの42Vレギュレータを組み合わせることにより、1つのインダクタで最大5Aの出力電流を供給できます。同様に、2つの8Vレギュレータを組み合わせることにより、1つのインダクタで最大8Aの出力電流を供給できます。

チャンネルごとに独立したイネーブルとパワー・グッド、個々のトラック／ソフトスタート、電流制限があるので、クワッド出力パワー・コンバータの複雑な設計をシンプルにできます。すべてのレギュレータを共通の外部クロック入力または内部発振器に同期させることができます。また、外部クロック入力または内部発振器を1個の抵抗により350kHz～3MHzのスイッチング周波数に設定できるため、アプリケーションごとに最適なシステム設計を行うことができます。

デモ・マニュアルの性能一覧表では、このデモ用ボードの室温における性能をご覧いただけます。この回路は、様々なアプリケーションに合わせて容易に変更できます。

LT8685Sのデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。デモ回路EVAL-LT8685S-AZのクイック・スタート・ガイドと併せて、このデータシートを必ず参照してください。
EVAL-LT8685S-AZ
LT8685S | 42Vクワッド出力、連結可能、同期整流式モノリシック降圧レギュレータ

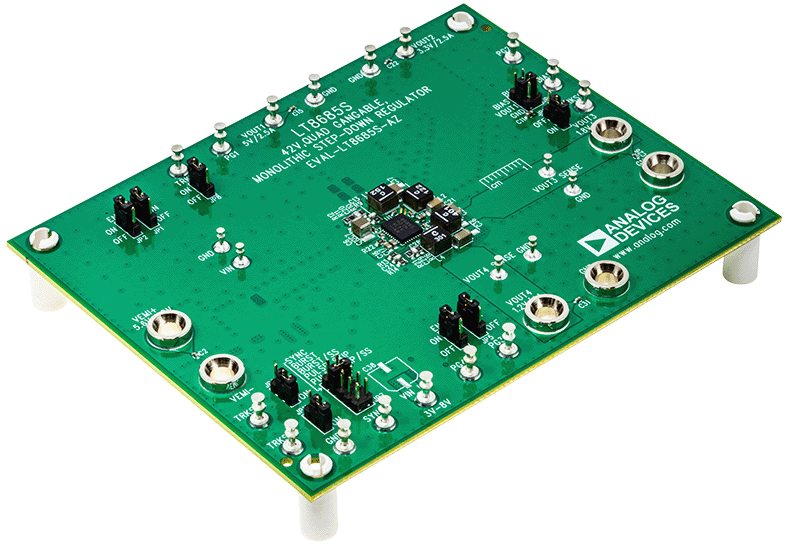

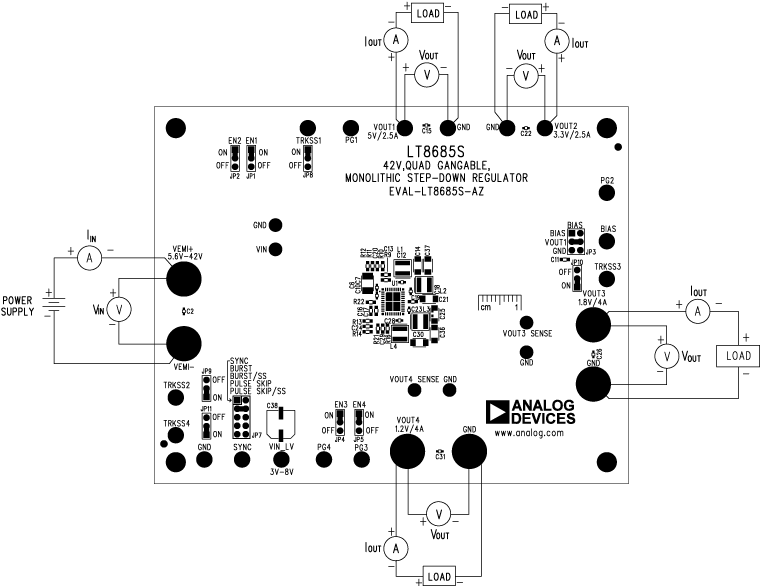

EVAL-LT8685S-AZ Evaluation Board EVAL-LT8685S-AZ Evaluation Board - Top View EVAL-LT8685S-AZ Evaluation Board - Bottom View Figure 1. Proper Measurement Equipment Setup
