LT8349

新規設計に推奨

8V、12A、2相、低IQの同期整流式昇圧コンバータ

データシート (Rev. B) 製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$1.59
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：2.5V～5.5V
  • 設定可能な出力電圧：最大8V
  • 2相動作により、必要な入出力容量と電源によるノイズを低減
  • 同期整流動作により、高効率と低発熱を実現
  • Stage SheddingTMとオプションのBurst Mode®動作により、軽負荷時の高効率を実現
  • 低いVINピン静止電流：
    • 0.5µA（シャットダウン時）
    • 15µA（Burst Mode動作時）
  • 8V/6A同期整流式パワー・スイッチを内蔵
  • 調整・同期可能な周波数：300kHz～4MHz
  • 軽負荷時はBurst Mode動作または強制連続動作が可能
  • 高精度の1Vイネーブル・ピン閾値
  • 1.9mm × 2.6mmの小型WLCSPパッケージ
LT8349
8V、12A、2相、低IQの同期整流式昇圧コンバータ

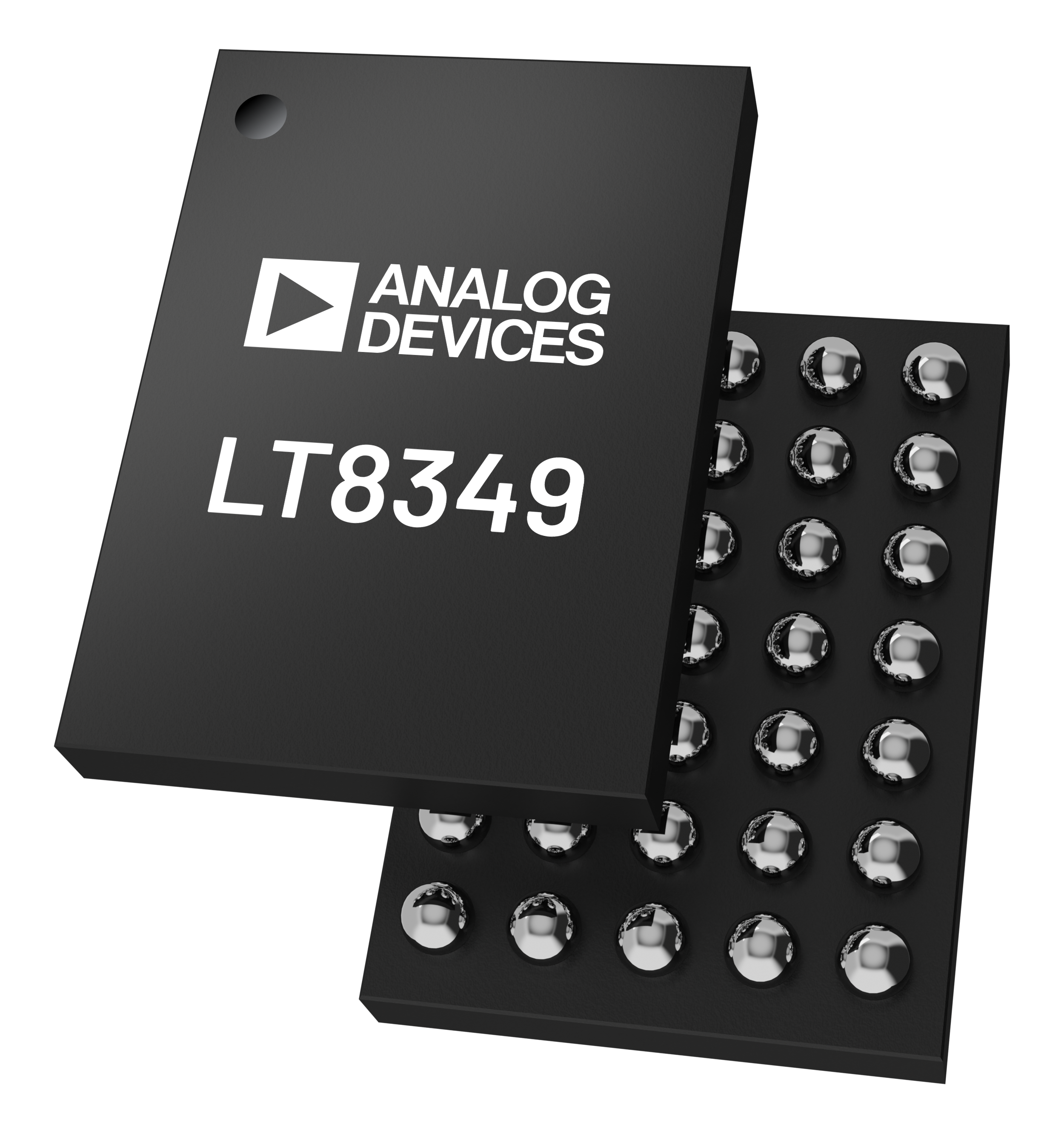

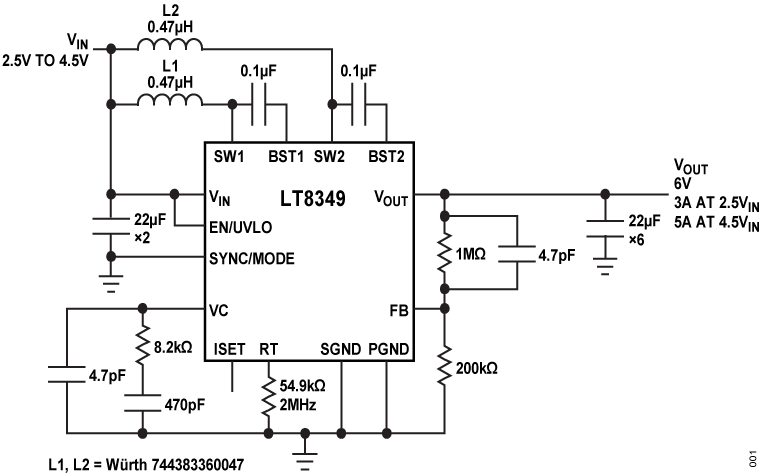

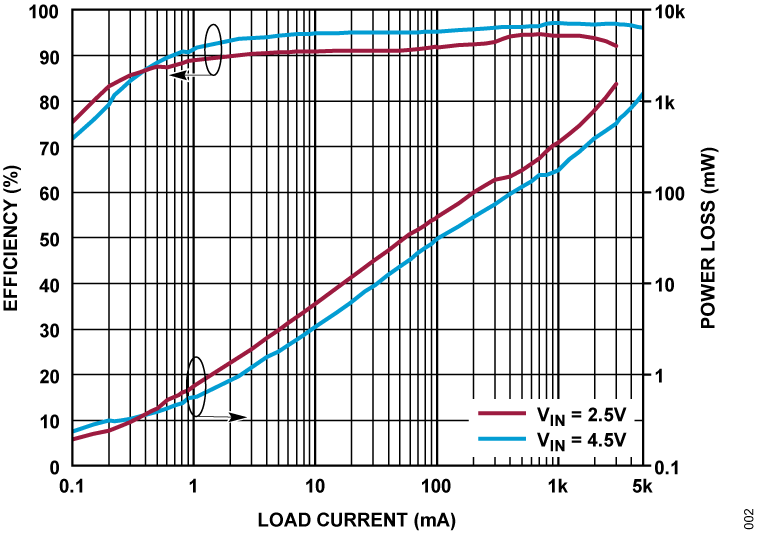

LT8349 Typical Application LT8349 Efficiency Curve LT8349 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8349-BZ

Evaluates: LT8349 in 6V Output Voltage Application

今すぐ購入 詳細を表示

機能と利点

  • Input Voltage Range: 2.5V to 4.5V
  • 6V Output Voltage
  • Up to 5A Load Current at 4.5V input voltage
  • 2MHz (per phase) Switching Frequency
  • High 97.1% Efficiency (VIN = 4.5V, IOUT = 1A)
  • Enable/UVLO Input, Resistor-Programmable UVLO Threshold
  • Selectable Mode of operation
  • Selectable Burst Mode Peak Current (IPK_BURST) levels for optimization of performance
  • External Frequency Synchronization
  • External Compensation
  • Overtemperature Protection
  • Proven Printed Circuit Board (PCB) Layout
  • Fully Assembled and Tested
  • Complies with CISPR32 (EN55032) Class B Conducted and Radiated Emissions

製品詳細

The EVAL-LT8349-BZ evaluation board provides a proven design to evaluate the LT8349, 2-Phase low IQ, synchronous boost converter. The application circuit is configured to demonstrate optimum performance and component size. Using the board layout example, optimized for conducted, radiated EMI, and thermal performance, will help ensure the designer sees similar performance in their system.

The evaluation board is configured to run at 2MHz per phase with a 6V output voltage from an input voltage range of 2.5V to 4.5V and deliver up to 5A load current when VIN is 4.5V.

The evaluation board features an adjustable input undervoltage-lockout, external clock synchronization, thermal shutdown, selectable mode of operation and selectable Burst Mode peak current.

The LT8349 converter data sheet provides a complete description of the part that should be read in conjunction with this user guide before operating the evaluation board.
EVAL-LT8349-BZ
Evaluates: LT8349 in 6V Output Voltage Application

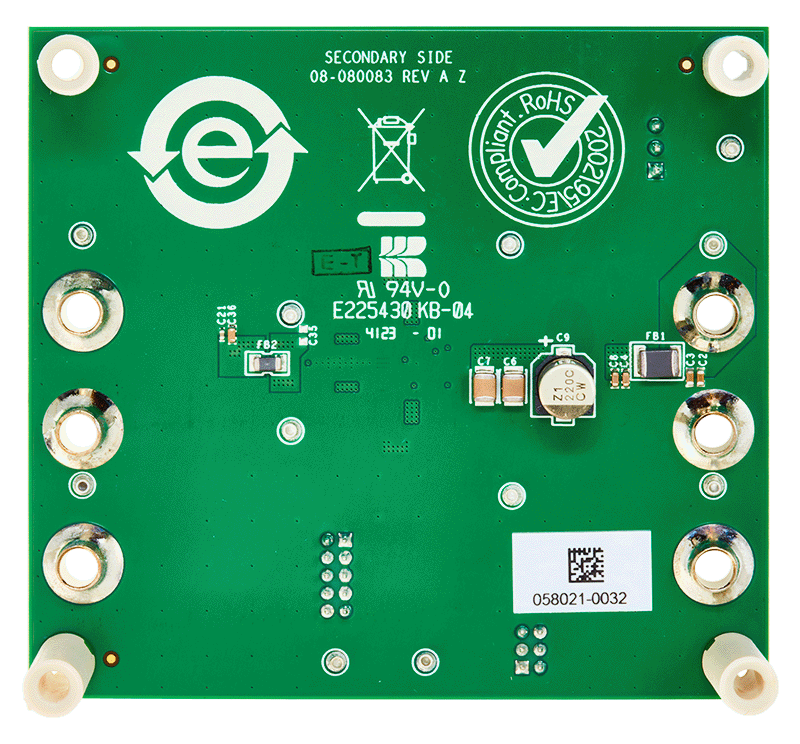

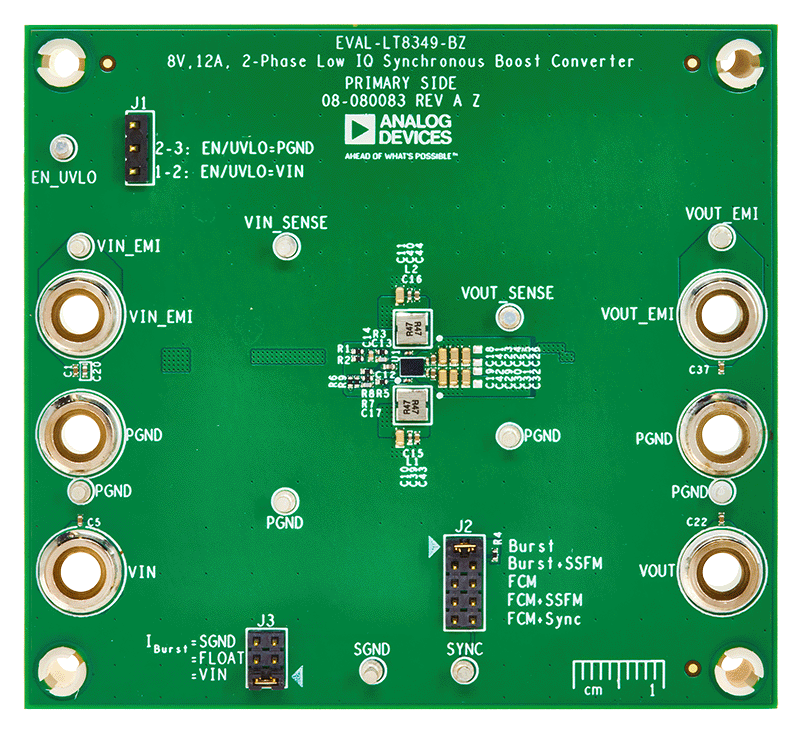

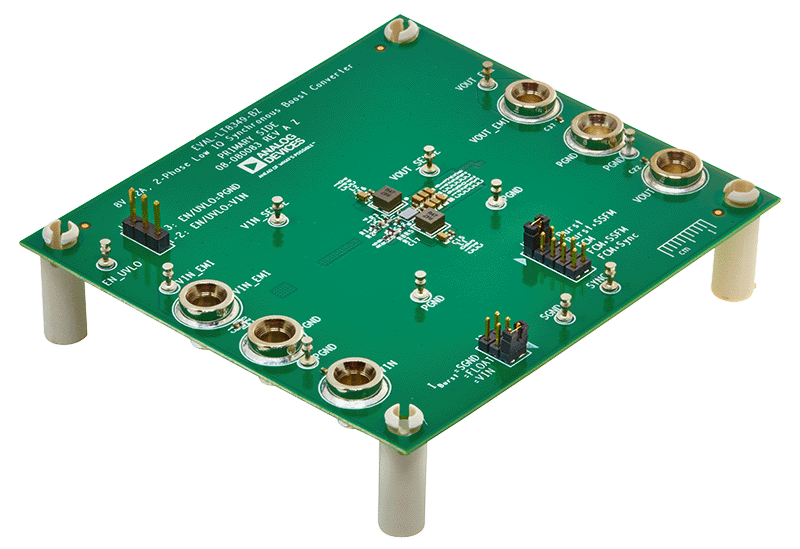

EVAL-LT8349-BZ Board Photo Angle View EVAL-LT8349-BZ Board Photo Top View EVAL-LT8349-BZ Board Photo Bottom View
