ADXL358

新規設計に推奨

低ノイズ、低ドリフト、低消費電力の3軸MEMS加速度センサー

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$10.20

Viewing:

製品の詳細

0gオフセットの温度特性（全軸）：±0.2mg/°C（代表値）
超低ノイズ・スペクトル密度（全軸）：80μg/√Hz
低消費電力のV_SUPPLY（LDOレギュレータがイネーブル）
- 測定モード：150μA
- スタンバイ・モード：21μA
アナログ出力帯域幅を調整可能
温度センサー内蔵

電圧範囲のオプション
- 内部レギュレータ付きV_SUPPLY：2.25V～3.6V
- 内部LDOレギュレータをバイパスしたV_1P8ANA、V_1P8DIG：1.8V（代表値）±10%
動作温度範囲：−40°C～+125°C
14端子、4mm × 4mm × 1.04mm、LGAパッケージ

製品モデル: 6
1Ku当たりの価格: 最低価格：$10.20

ドキュメント

データシート 2

ADXL358: Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometer Data Sheet (Rev.0) 06/07/2023

ADXL358: 低ノイズ、低ドリフト、低消費電力の3 軸 MEMS 加速度センサーデータシート (Rev.0) 06/07/2023

ユーザ・ガイド 1

UG-2121: Evaluating the ADXL358 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometer (Rev.0) 06/07/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
ADXL358BCCZ	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL358BCCZ-RL	14-Lead LGA (4mm x 4mm x 1.04mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL358BCCZ-RL7	14-Lead LGA (4mm x 4mm x 1.04mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL358CCCZ	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL358CCCZ-RL	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL358CCCZ-RL7	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
パワー・スイッチ内蔵型降圧レギュレータ 1
MAX17555	新規設計に推奨	集積型60V、50mA、超小型、高効率、同期整流式降圧DC/DCコンバータ
パワー・スイッチ内蔵型昇降圧レギュレータ 1
LTC3531	新規設計に推奨	200mA Buck-Boost Synchronous DC/DC Converters
高入力電圧降圧レギュレータ 1
LT8618 LT8618-3.3		高効率65V/100mA同期降圧
正電圧のリニア電圧レギュレータ（LDO） 1
ADP150	製造中	リニア・レギュレータ、150mA、超低ノイズ、CMOS

評価用キット

ADXL358（低ノイズ、低ドリフト、低消費電力の3軸MEMS加速度センサー）の性能評価

今すぐ購入詳細を表示

機能と利点

6ピンのヘッダー搭載用のスペースを設けた2セットのビア
プロトタイピング・ボードまたはPCBへの取り付けが容易
小型サイズおよびボードの剛性により、ユーザ・システムおよび加速度計測への影響を最小化

製品詳細

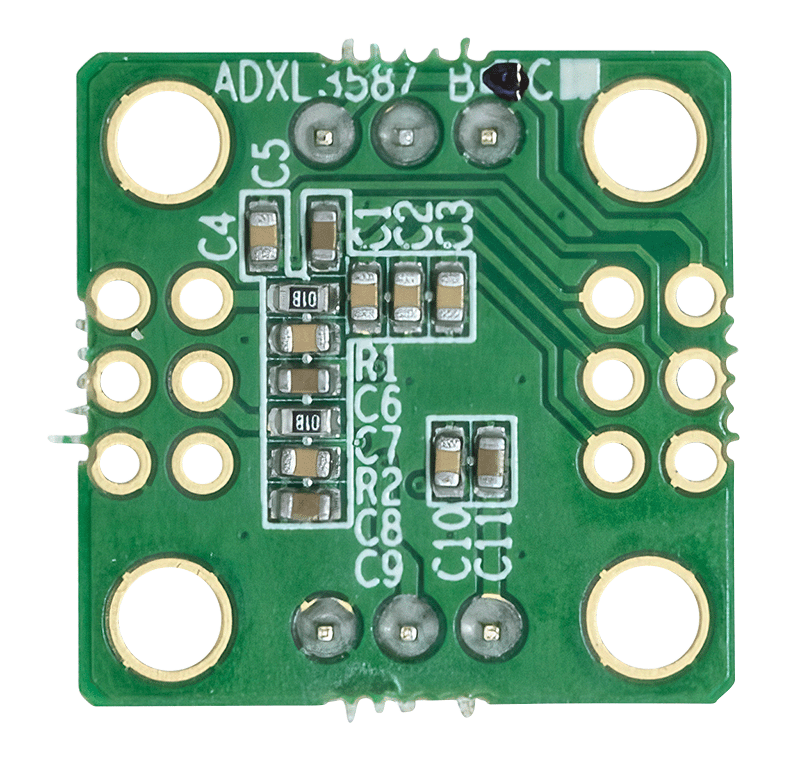

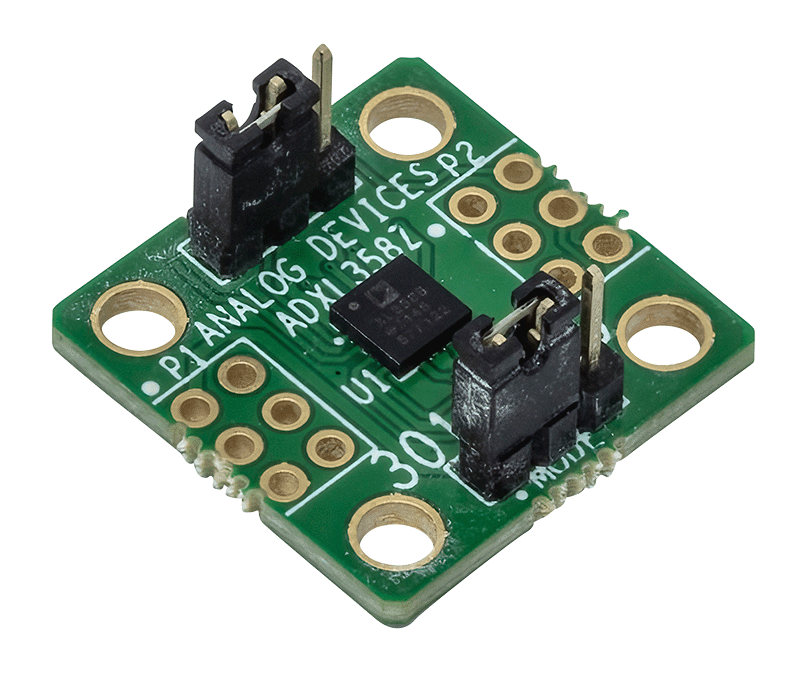

EVAL-ADXL358BZおよびEVAL-ADXL358CZは、低ノイズ、低消費電力、3軸MEMS加速度センサーADXL358の性能を迅速に評価できる評価用ボードです。EVAL-ADXL358BZは、±10gと±20gの範囲、EVAL-ADXL358CZは±10gと±40gの範囲をサポートするアナログ出力加速度センサーです。

これらの評価用ボードは既存のシステムにおけるADXL358の評価に最適です。これらの評価用ボードは剛性があり小型サイズであるため、システムと加速度計測の両方に対してボードの影響が最小になります。

ADXL358の詳細については、ADXL358のデータシートを参照してください。これらの評価用ボードを使用する際は、ユーザ・ガイドと併せてADXL358のデータシートを参照してください。

EVAL-ADXL358ZにはEVAL-ADXL358BZおよびEVALADXL358CZのレイアウトが適用されることに注意してください。

資料

UG-2121: Evaluating the ADXL358 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometer (Rev.0)
557.93 K
