ADMFM2000

新規設計に推奨

デュアル・チャンネル、0.5GHz～32GHz、マイクロ波ダウン・コンバータ

データシート (Rev. 0)
製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$1060.00
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デュアルチャンネル、0.5GHz～32GHzレシーバー
  • LNA内蔵
  • ダウン・コンバージョン・ミキサー内蔵
  • 内蔵スイッチによってミキサーをバイパス
  • IF LPF内蔵：8GHzの帯域幅
  • DSA内蔵
  • DSA範囲：31dB（1dBステップ）
  • 単一の共通LO入力
  • 50Ωに整合した入力／出力
  • 20.00mm × 14.00mm、179ボールCSP_BGA
ADMFM2000
デュアル・チャンネル、0.5GHz～32GHz、マイクロ波ダウン・コンバータ

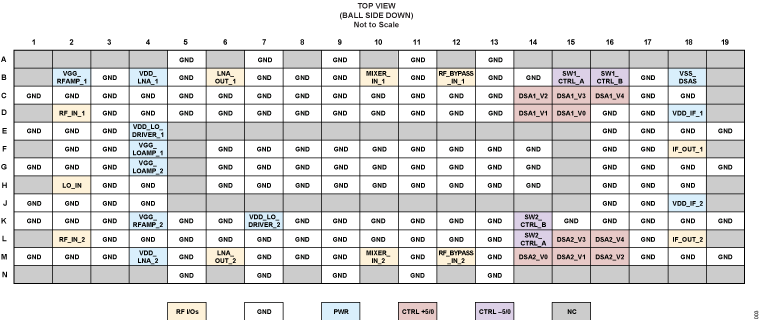

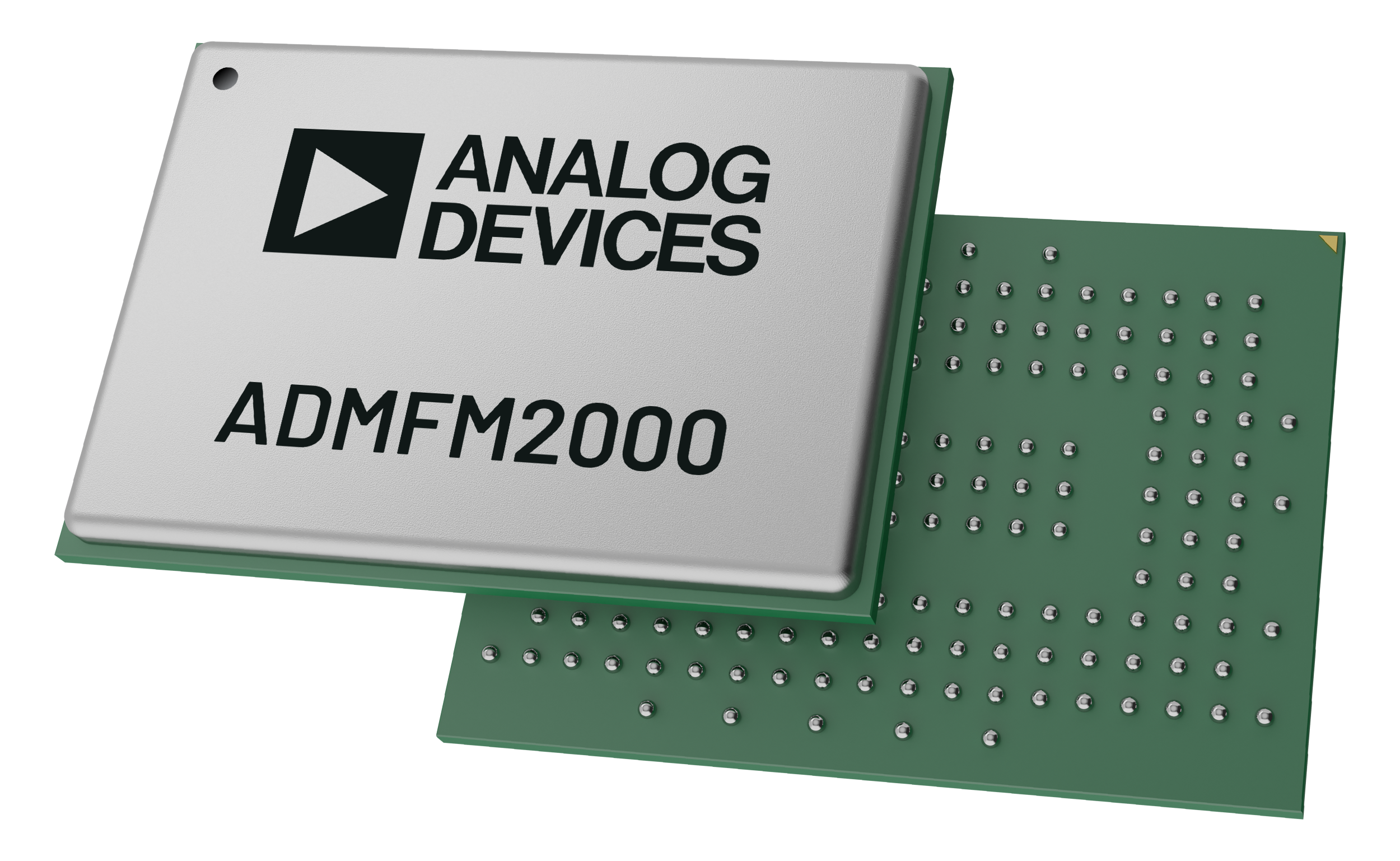

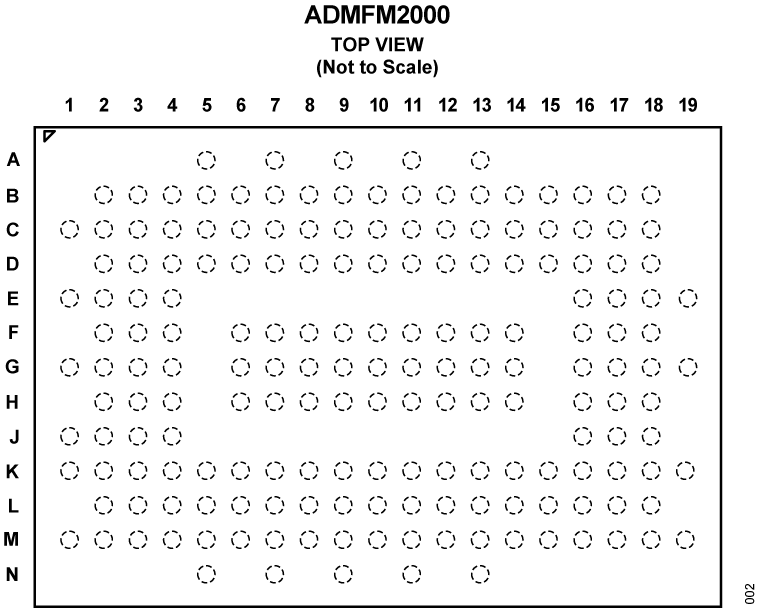

ADMFM2000 Functional Block Diagram ADMFM2000 Pin Configuration ADMFM2000 Pin Configuration ADMFM2000 - Chip
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMFM2000

ADMFM2000（デュアルチャンネル、0.5GHz～32GHz、マイクロ波ダウン・コンバータ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADMFM2000用のフル機能評価用ボード
  • SDP-Bボードによる動作制御
  • 6.0V単電源動作

製品詳細

ADMFM2000は、入力RFと局部発振器（LO）の周波数範囲が5GHz～32GHz、出力中間周波数（IF）の周波数範囲が0.5GHz～8GHzのデュアル・マイクロ波ダウン・コンバータです。共通のLO入力信号は分割され、2つの個別のバッファ・アンプに供給されて、各チャンネルのミキサーを駆動します。各ダウン・コンバージョン・パスは、低ノイズ・アンプ（LNA）、ミキサー、IFフィルタ、デジタル・ステップ減衰器（DSA）、IFアンプで構成されます。

ADMFM2000-EVALZは、6層構造のFR-370HR、Rogers 4350を使用して製造されています。

このユーザ・ガイドでは、ADMFM2000のテストに使用される制御ソフトウェアとADMFM2000-EVALZについて説明します。ADMFM2000のデータシートに詳細が記載されています。ADMFM2000-EVALZを使用する際は、ADMFM2000のデータシートを参照してください。
EVAL-ADMFM2000
ADMFM2000（デュアルチャンネル、0.5GHz～32GHz、マイクロ波ダウン・コンバータ）の性能評価

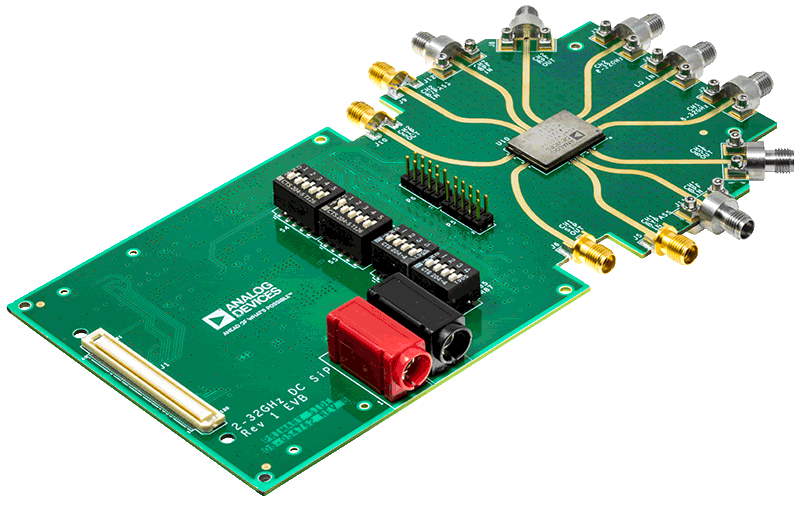

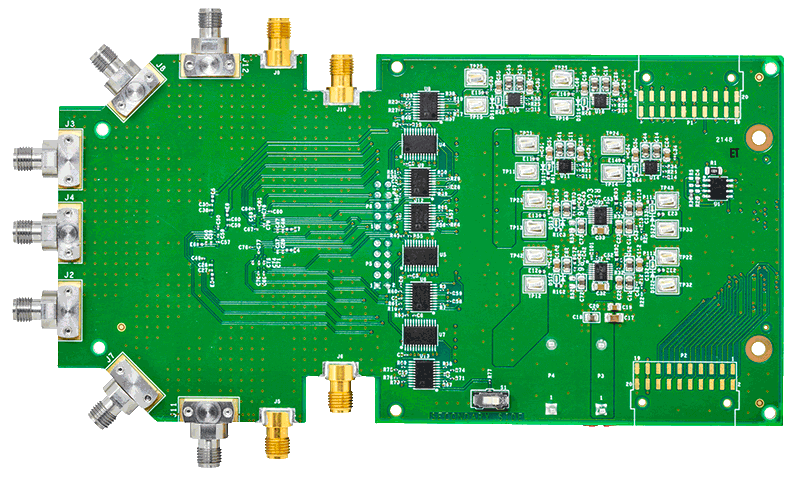

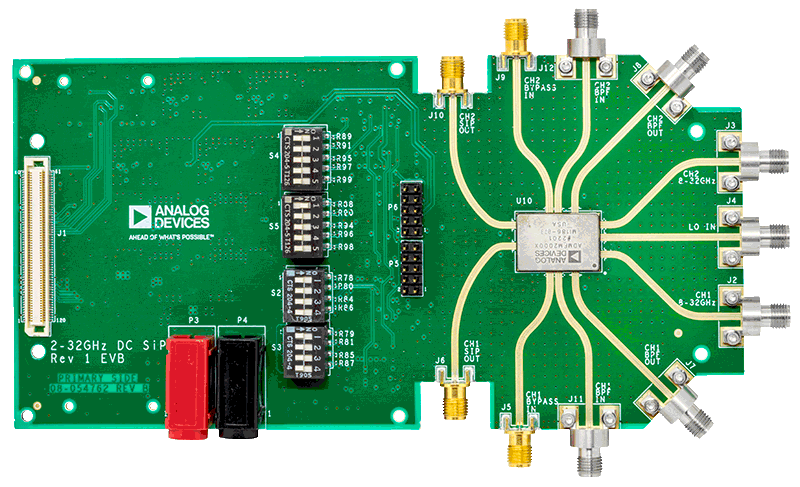

ADMFM2000 Evaluation Board - Angle ADMFM2000 Evaluation Board - Top ADMFM2000 Evaluation Board - Bottom

最新のディスカッション

admfm2000に関するディスカッションはまだありません。意見を投稿しますか？

EngineerZone®でディスカッションを始める
