MAX9918

量产

-20V至+75V输入范围、高精度单/双向电流检测放大器

业内仅有的能够工作在地电位以下(-20V)输入共模电压的检流放大器

数据手册 (Rev. 10) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 降低高电感反冲电压的保护性箝位
    • -20V至+75V输入共模电压范围
  • 支持较宽范围的高精度交流和直流电流检测应用
    • 单向或双向电流检测
    • 0.6% (最大值)增益误差
    • 400µV (最大值)输入失调电压
    • -3dB带宽为120kHz(MAX9919N)
    • 双向OUT的基准输入
    • 满摆幅输出
  • 节省电路板面积
    • 8引脚SOIC封装
    • 单电源供电(4.5V至5.5V)
  • AEC-Q100认证(仅限MAX9918ASA/V+、MAX9919FASA/V+、MAX9919NASA/V+、MAX9920ASA/V+)
MAX9918
-20V至+75V输入范围、高精度单/双向电流检测放大器

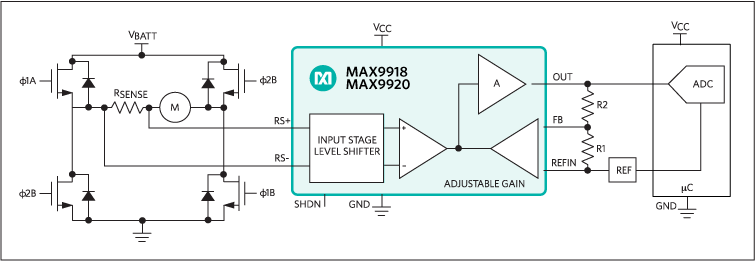

MAX9918、MAX9919、MAX9920：典型工作电路
