MAX40056U

量产

双向电流检测放大器，具有PWM抑制

支持大幅改进尺寸和性能，支持直流伺服驱动器中的同相测量

数据手册 (Rev. 8) 产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 快速、500ns PWM沿恢复(1%) @ 500V/μs PWM沿
  • 60dB AC CMRR抑制 @ 50V、±500V/μs PWM沿
  • 140dB DC CMRR抑制
  • -0.1V至+65V输入电压范围
  • -5V至+70V保护性免疫
  • 300kHz，-3dB带宽
  • 多种增益选项：10V/V、20V/V、50V/V
  • 内部基准（1%精度）用于双向偏移
  • 5μV (典型值)输入失调电压
  • 轨对轨输出
  • 2.02mm x 1.4mm、8引脚WLP封装和8引脚μMAX封装
  • -40°C至+125°C温度范围
MAX40056U
双向电流检测放大器，具有PWM抑制

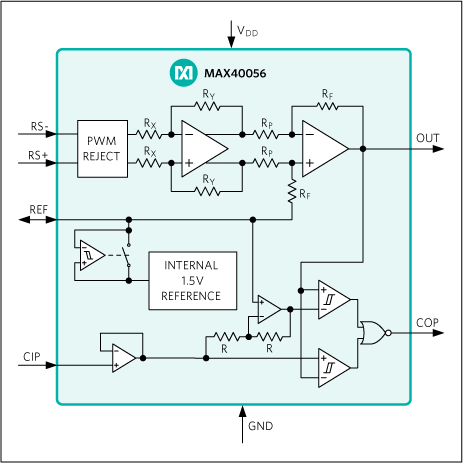

MAX40056F, MAX40056T, MAX40056U: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
电流检测放大器 1
MAX9918
量产 -20V至+75V输入范围、高精度单/双向电流检测放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
MAX40056EVKIT

MAX40056F, MAX40056T, MAX40056U评估套件

立即购买 更多内容

特性和优点

  • 高精度实时电流监测，带有故障检测
  • 内部可用1.5V基准
  • -0.3V至+65V输入共模范围
  • -40°C至+125°C温度范围
  • 评估8引脚µMAX MAX40056FAUA+器件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX40056评估套件(EV kit)为完全装配的演示套件，提供经过验证的设计，用于评估MAX40056F/MAX40056T/MAX40056U高精度、高电压、双向电流检测放大器，支持伺服电机控制和螺线管驱动等PWM应用。MAX40056F/MAX40056T/MAX40056U是48V或较低BLDC、感应电机应用的理想选择，例如机器人、取放机、3D打印机，以及其他伺服电机控制系统。

该评估套件上所使用的器件型号为MAX40056FAUA+，采用8引脚µMAX封装，增益为50V/V。关于其他可用的引脚兼容选项(MAX40056TAUA+，增益为20V/V；MAX40056HAUA+，增益为10V/V)，请联系工厂。

应用

  • 电池组监测器
  • 电感负载电流监测
  • PWM H桥电机，在线/同相/绕组电流检测
  • 螺线管电流检测
MAX40056EVKIT
MAX40056F, MAX40056T, MAX40056U评估套件

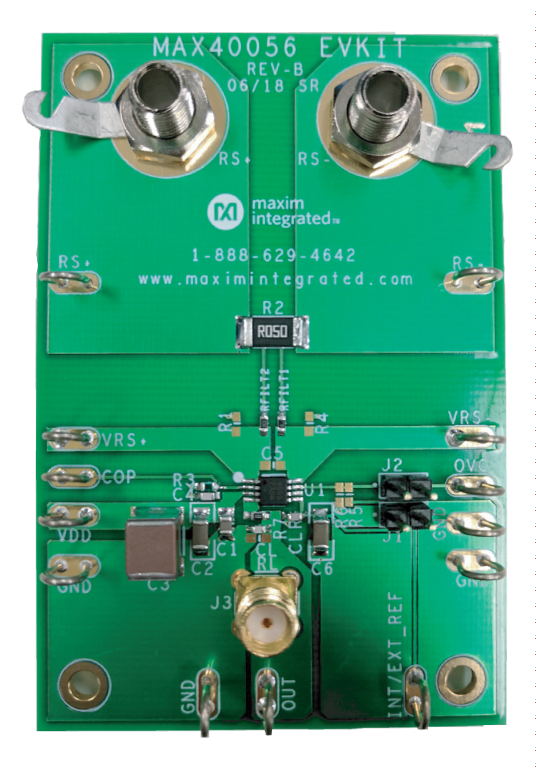

MAX40056EVKIT: Photo Board
