MAX22005

推荐新设计使用

12通道工厂校准可配置工业模拟输入

完全校准的软件可编程高压保护可配置AI

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持更稳健可靠的系统设计
    • 为所有输入端口提供±36V高压保护
    • 为所有引脚提供2kV HBM ESD保护
    • ±2kV浪涌保护（外接5kΩ电阻）
    • 提供CRC检测，以实现稳健的串行通信
    • 看门狗定时器
  • 软件可配置
    • ±12.5V模拟输入电压模式
    • 使用外部检测电阻支持±25mA模拟输入电流模式
    • 使用外部检测电阻和低成本开关提供可配置输入
  • 出色的系统精度
    • 经过工厂校准，25°C时为0.02% FSR
    • 经过工厂校准(25°C)，在±50°C范围内为0.05% FSR
    • 输入漏电流：30nA（最大值）
    • 5ppm/°C内置基准电压源
  • 其他特性
    • 内部或外部ADC基准电压源
    • 八个GPIO端口
    • 使用±5V电源时的功耗低至48.5mW
    • 30MHz SPI/QSPI/DSP兼容串行接口
  • 工作温度范围：-40°C至+125°C
  • 7.5mm × 7mm 48引脚LGA封装
MAX22005
12通道工厂校准可配置工业模拟输入

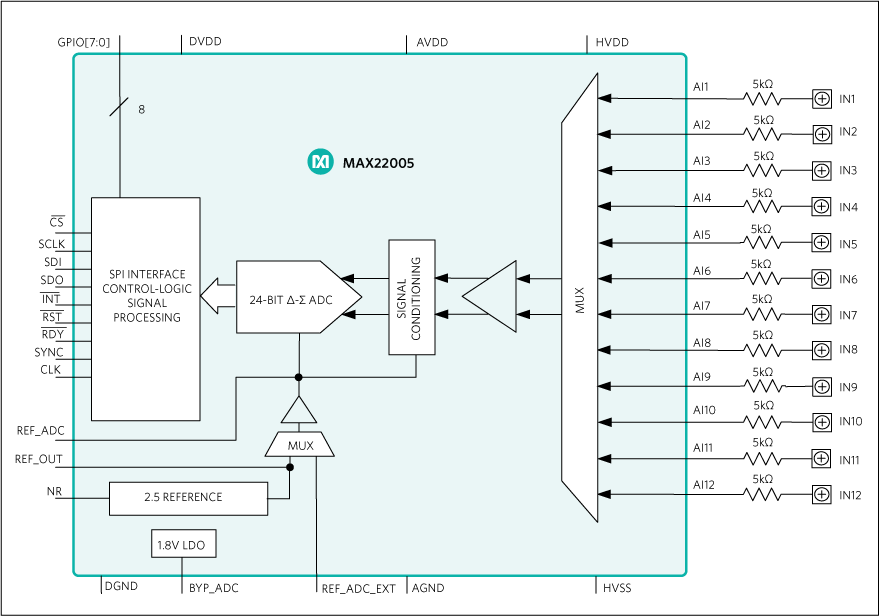

MAX22005: Simplified Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

设计笔记 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

软件开发 4

IBIS 模型 1

评估套件

eval board
schematic 1
MAX22005PMB

MAX22005评估套件

立即购买 更多内容

特性和优点

  • 轻松评估MAX22005
  • 可配置为8个单端模拟电压输入、4个单端模拟电流输入、4个差分模拟电压输入、4个多功能（通用）模拟输入或相关组合
  • 模拟输入电压范围：±12.5V
  • 模拟输入电流范围：±25mA
  • ±1.5kV输入浪涌保护
  • 可与USB2PMB2#适配器和Munich GUI软件配合使用
  • 装配完成且经过测试
  • 经过验证的PCB布局
  • 符合RoHS标准

产品详情

MAX22005PMB#（外设模块板）提供Pmod™兼容的硬件解决方案，用于评估MAX22005 12通道可配置工业模拟输入。有关该IC工作及其寄存器映射的更多详细信息，请参考MAX22005 IC数据手册。

要尽可能简单地评估MAX22005PMB#，可通过USB2PMB2#适配板，使用Munich GUI软件配置四个通用模拟输入。或者，可以将任何SPI兼容的微控制器、适配板或FPGA与自定义驱动程序搭配使用来评估该板。

PCB尺寸仅为99mm（长）x 23mm（宽），宽度由端子板的尺寸决定。

请注意，该模块提供MAX22005特性的一个子集。如需更大的灵活性，请参考MAX22005评估套件。



应用

  • 可编程逻辑控制器(PLC)
  • 可编程自动化控制器(PAC)
  • 分布式控制系统(DCS)

eval board
schematic 2
MAX22005EVKIT

MAX22005评估套件

立即购买 更多内容

特性和优点

  • 轻松选择和配置输入通道
  • 实时配置为模拟输入电压模式或模拟输入电流模式
    • 模拟输入电压模式下的范围为±12.5V和0V至+12.5V
    • 模拟输入电流模式下的范围为±25mA和0V至25mA
  • MAX22005经过工厂校准
    • 用于AIVM的评估套件不需要系统校准
  • 提供CRC检测，以实现稳健的通信
  • 用于SPI活动的看门狗定时器
  • 访问八个GPIO通道
  • 能够同步多个评估套件以进行同步ADC转换
  • 温度范围：-40°C至+125°C
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • Windows 10兼容软件

产品详情

MAX22005评估套件（EV套件）设计可靠，用于评估MAX22005 12通道工厂校准的可配置工业模拟输入。MAX22005评估套件包括MAX22005评估板，其图形用户界面(GUI)通过USB端口提供PC与目标器件的通信。

其GUI与Windows® 10兼容，可用于测试MAX22005 IC的特性。借助评估套件的GUI，用户可以通过高速SPI接口以单端、差分或多功能配置读取任意输入通道的24位ADC转换结果。SPI接口与USB端口进行电流隔离。

MAX22005评估套件必须通过电源插孔(J100)由+24V外部电源供电。板载DC-DC转换器为整个电路板提供±15V HVDD/HVSS和+3.3V AVDD/DVDD电源轨。

MAX22005评估套件已安装MAX22005ALM+，采用48引脚、7.5mm x 7.0mm LGA封装。



应用

  • 分布式控制系统(DCS)
  • 可编程自动化控制器(PAC)
  • 可编程逻辑控制器(PLC)
MAX22005PMB
MAX22005评估套件

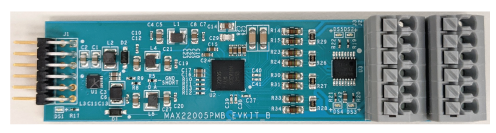

MAX22005PMB: Board Photo
MAX22005EVKIT
MAX22005评估套件

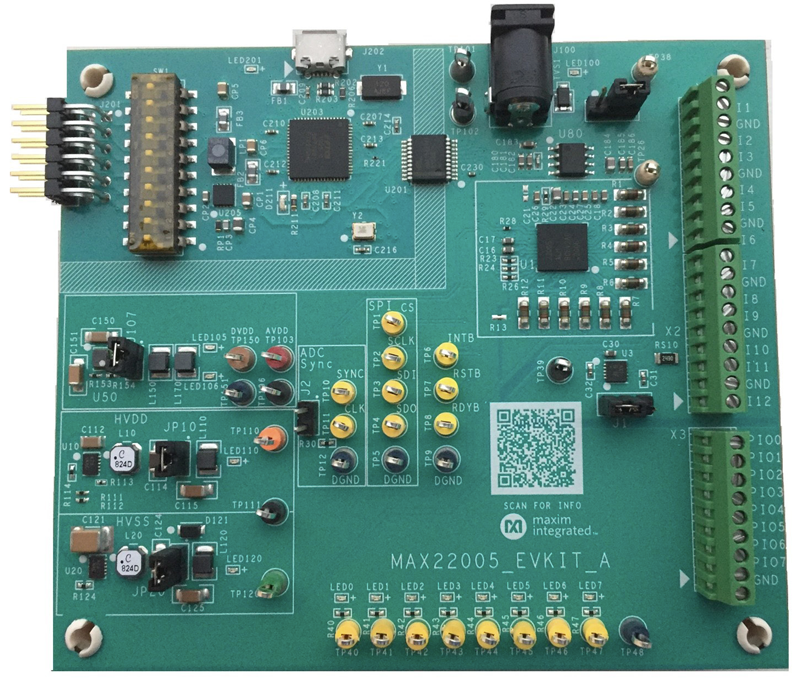

MAX22005EVKIT: Board Photo

参考电路

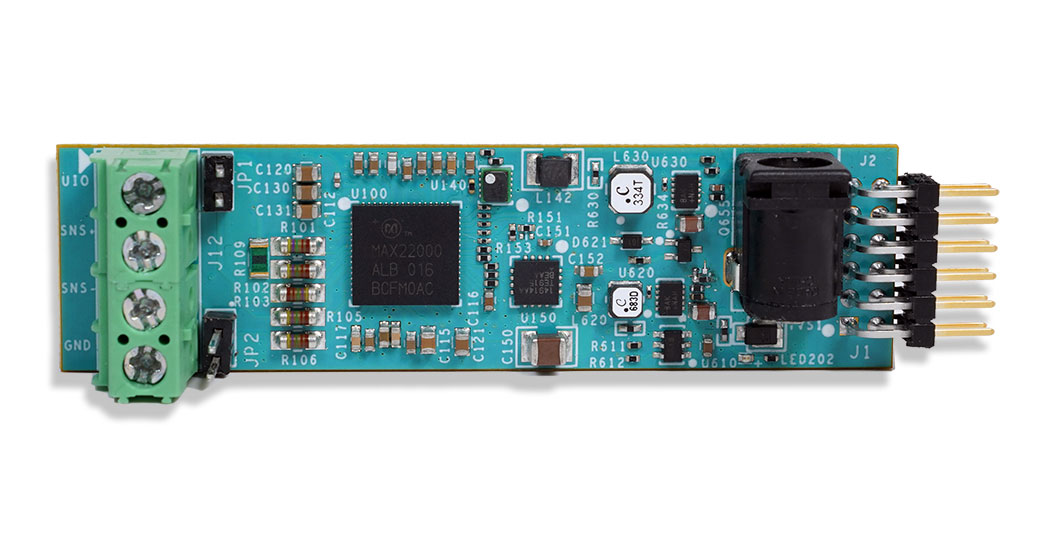

maxrefdes185 front
maxrefdes185 front

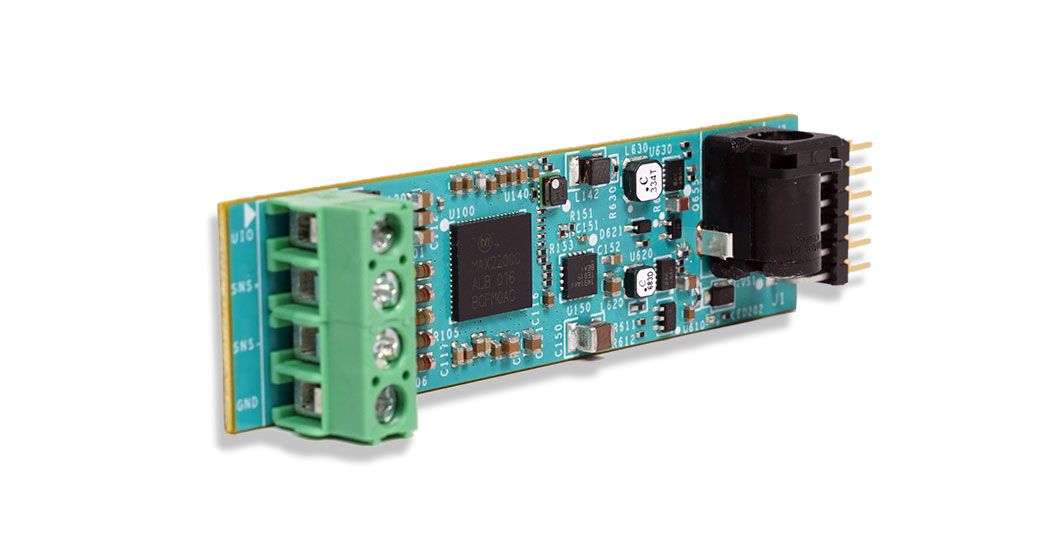

maxrefdes185 left
MAXREFDES185 参考设计

Configurable IO with Safety Monitoring

查看参考设计详情

特性和优点

Features

  • Universal Analog IO
  • Safety Monitoring
  • IEC 61131-2 Compliant
  • Power Tracking

Application

  • Industrial Automation
  • Universal Input Output Modules
  • PLC and DCS Systems
  • Smart Sensors and Actuators
MAXREFDES185
Configurable IO with Safety Monitoring
maxrefdes185 front
maxrefdes185 left
MAXREFDES284
IO-Link to Pmod™ Adapter
Figure 1. MAXREFDES284# IO-Link to Peripheral Module Device.
