MAX17690
量产60V、无光耦、隔离反激控制器
小尺寸、高成效、易于实施的隔离型DC-DC控制器
- 产品模型
- 4
产品详情
- 4.5V至60V输入电压范围
- 无需光耦或第三个绕组即可驱动反激信号通过隔离栅。
- 2A/4A最大源出/吸入栅极驱动电流
- 50kHz至250kHz可设置开关频率
- 输入EN/UVLO功能
- 输入过压保护
- 可编程软启动
- 打嗝模式短路保护
- 热关断保护
- -40°C至125°C工作温度范围
- 节省空间的16引脚3 x 3 TQFN封装

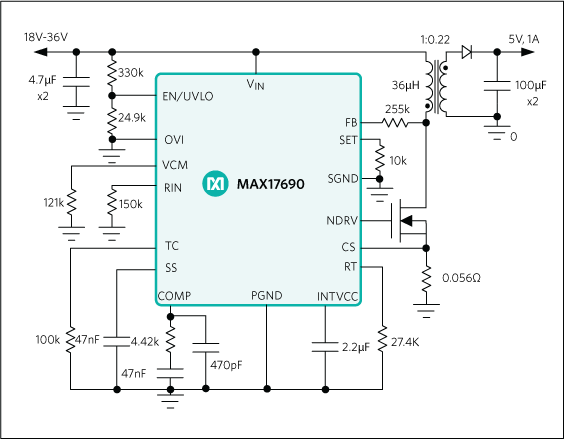

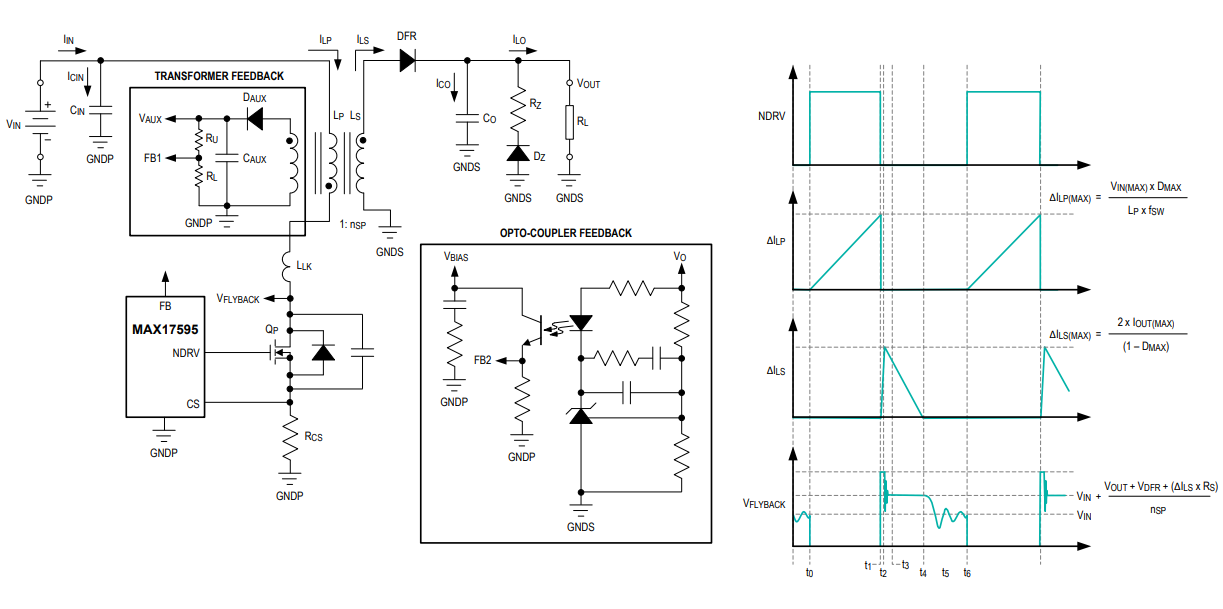

MAX17690为峰值电流模式、固定开关频率控制器,特别设计用于工作在非连续传导模式(DCM)的隔离反激结构。器件直接检测原边开关关断期间原边反激波形的隔离输出电压,无需辅助绕组或光耦调节输出电压。
MAX17690设计工作在4.5V至60V较宽电源范围。开关频率从50kHz至250kHz可编程。EN/UVLO引脚允许用户在相应输入电压时准确开启/关断电源。MAX17690通过OVI引脚提供输入过压保护。MAX17690的内部LDO输出为7V,使其非常适合切换逻辑电平和反激转换器中使用的标准MOSFET。源出/吸入电流为2A/4A,MAX17690可理想用于驱动低RDS(ON)功率MOSFET,具有快速栅极跳变时间。MAX17690提供可调节软启动功能,以限制启动期间的浪涌电流。
MAX17690提供温度补偿功能,补偿输出二极管正向压降。MAX17690拥有可靠的打嗝保护和热保护机制,采用节省空间的16引脚3mm x 3mm TQFN封装,工作在-40°C至125°C温度范围。
应用
- 工业和电信应用
- 隔离反激转换器
- PLC I/O模块
- 宽范围直流输入隔离电源
参考资料
数据手册 1
可靠性数据 1
技术文章 2
视频 1
解决方案设计及宣传手册 1
非常见问题 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX17690ATE+ | Thin Quad Flatpack, No Leads | ||
MAX17690ATE+T | Thin Quad Flatpack, No Leads | ||
MAX17690ATE/V+ | 16-LFCSP-3X3X0.75 | ||
MAX17690ATE/V+T | 16-LFCSP-3X3X0.75 |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
反激、正向和隔离式控制器 1 | ||
MAX17596 | 量产 | 峰值电流模式控制器,用于构建反激和boost稳压器 |
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-SimSIMPLIS Models 4

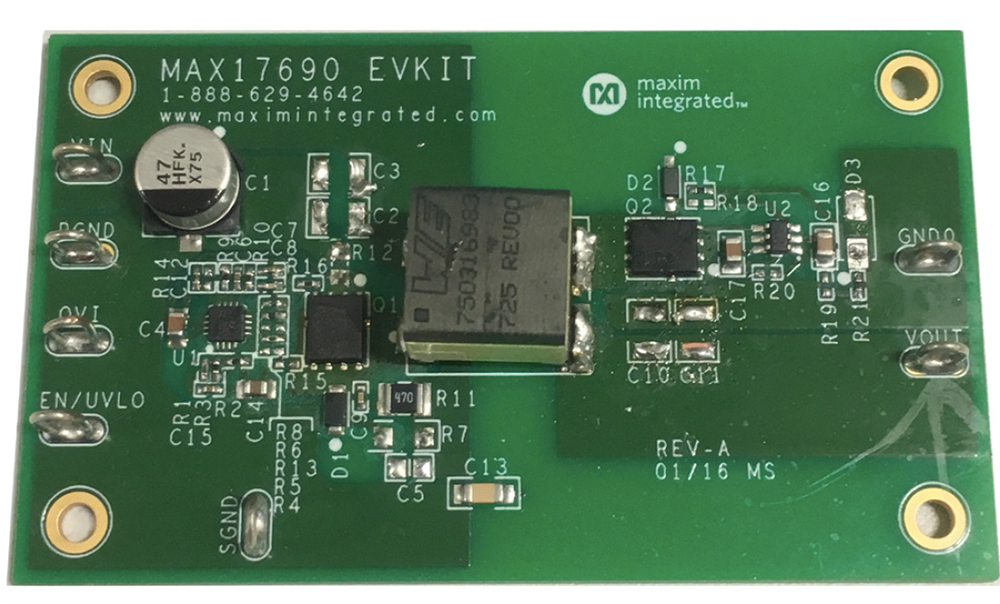

评估套件

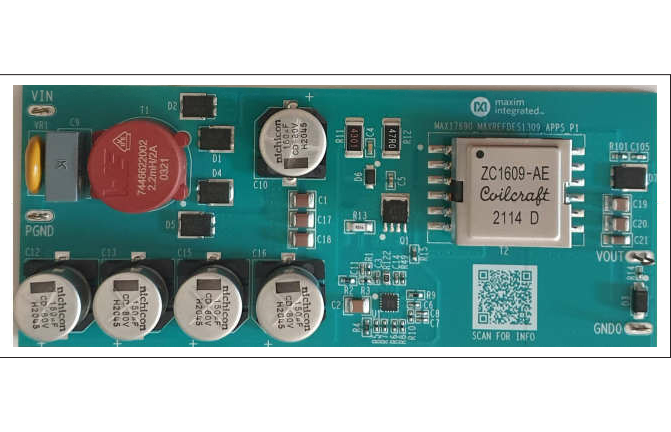

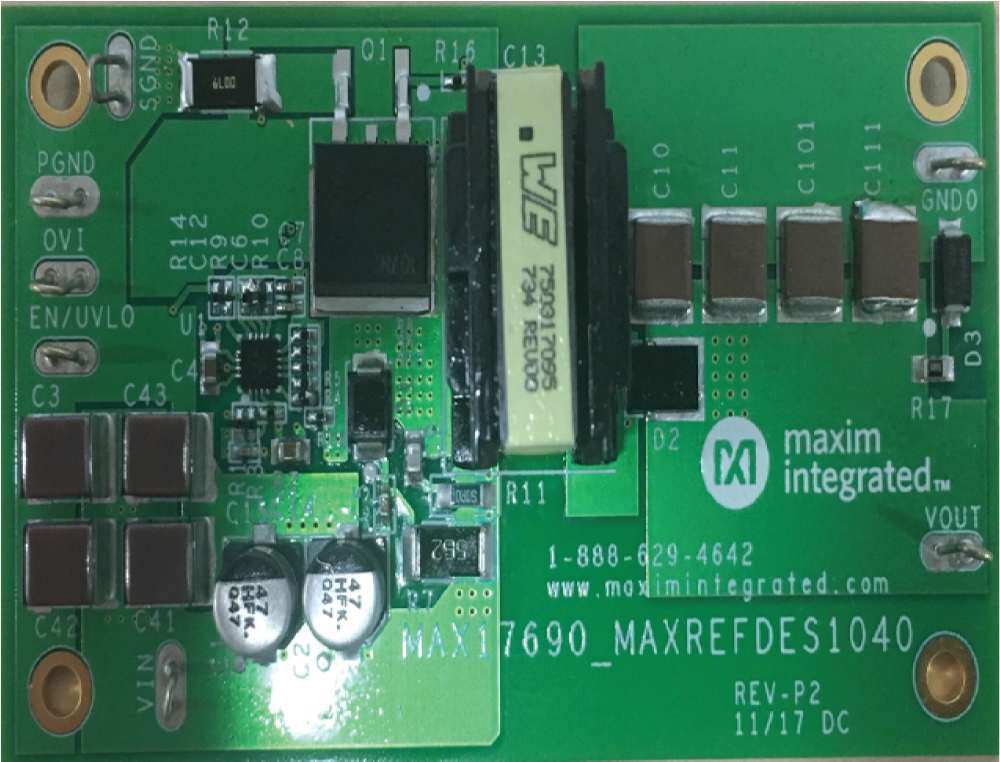

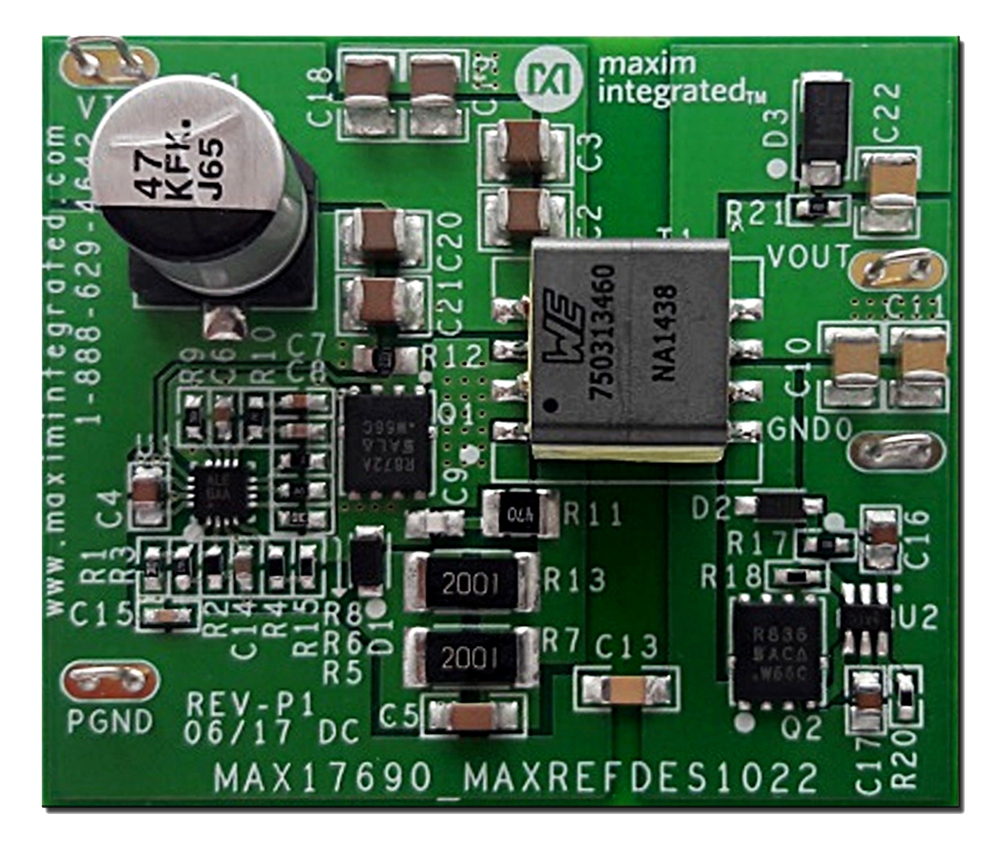

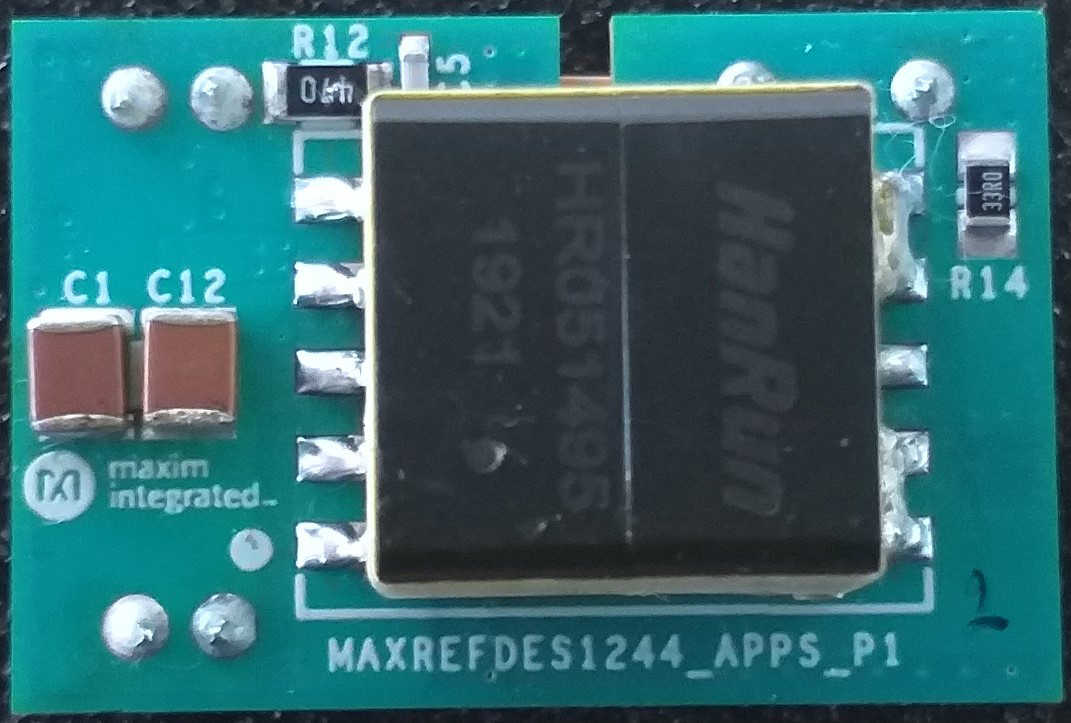

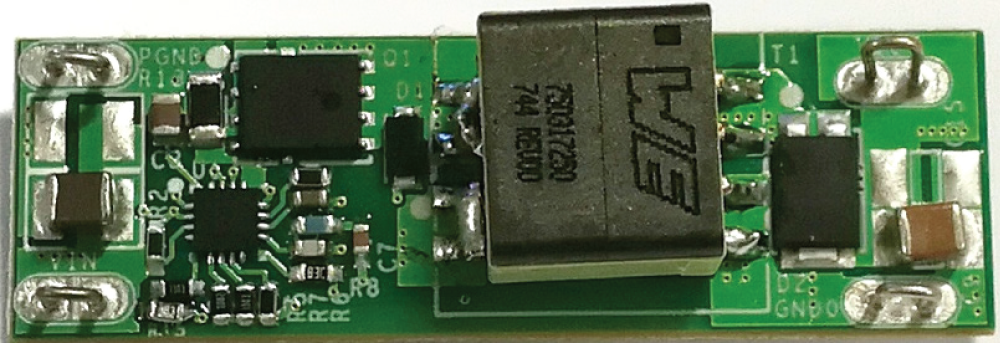

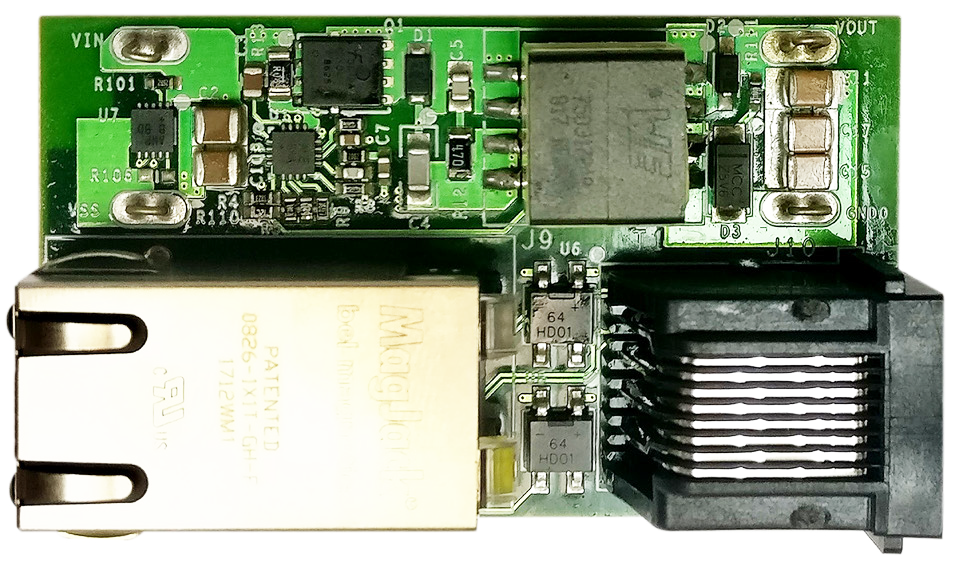

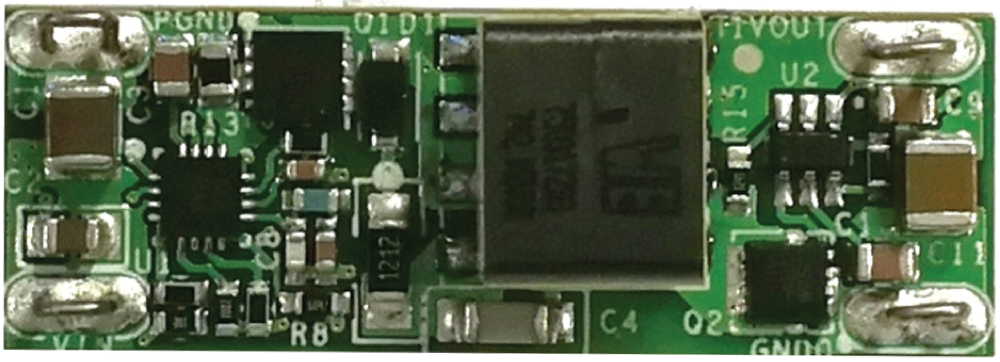

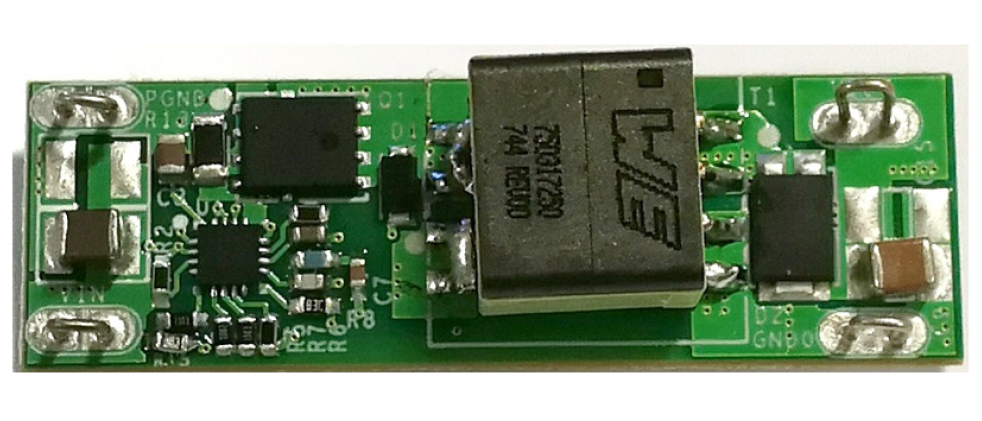

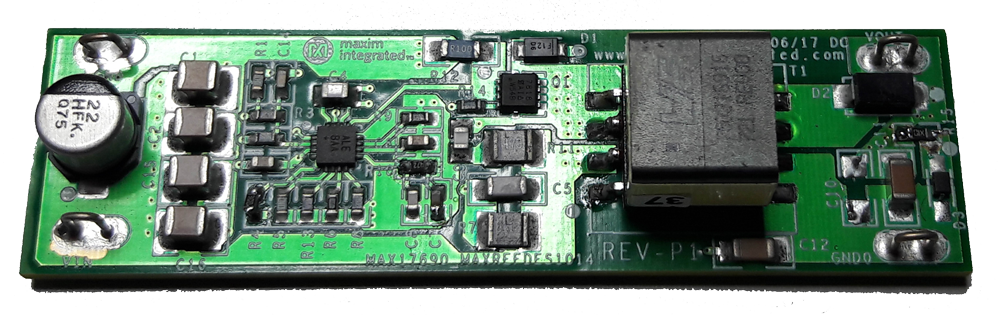

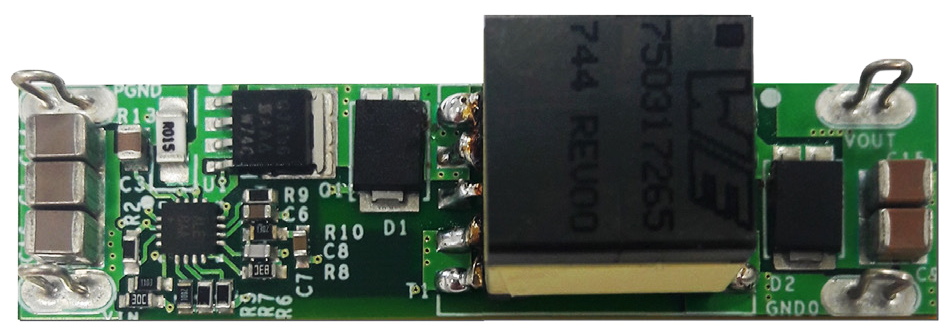

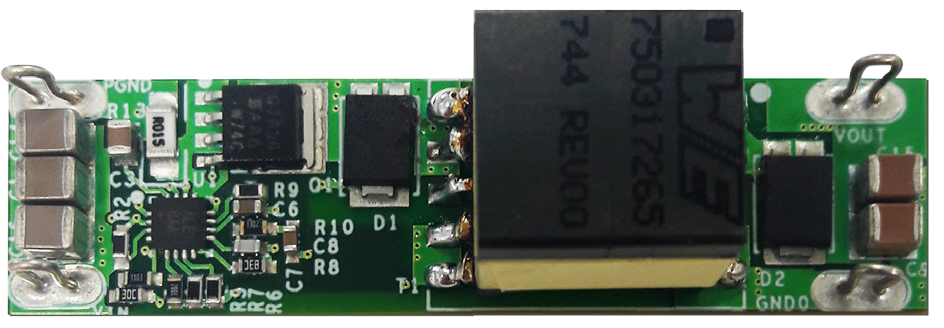

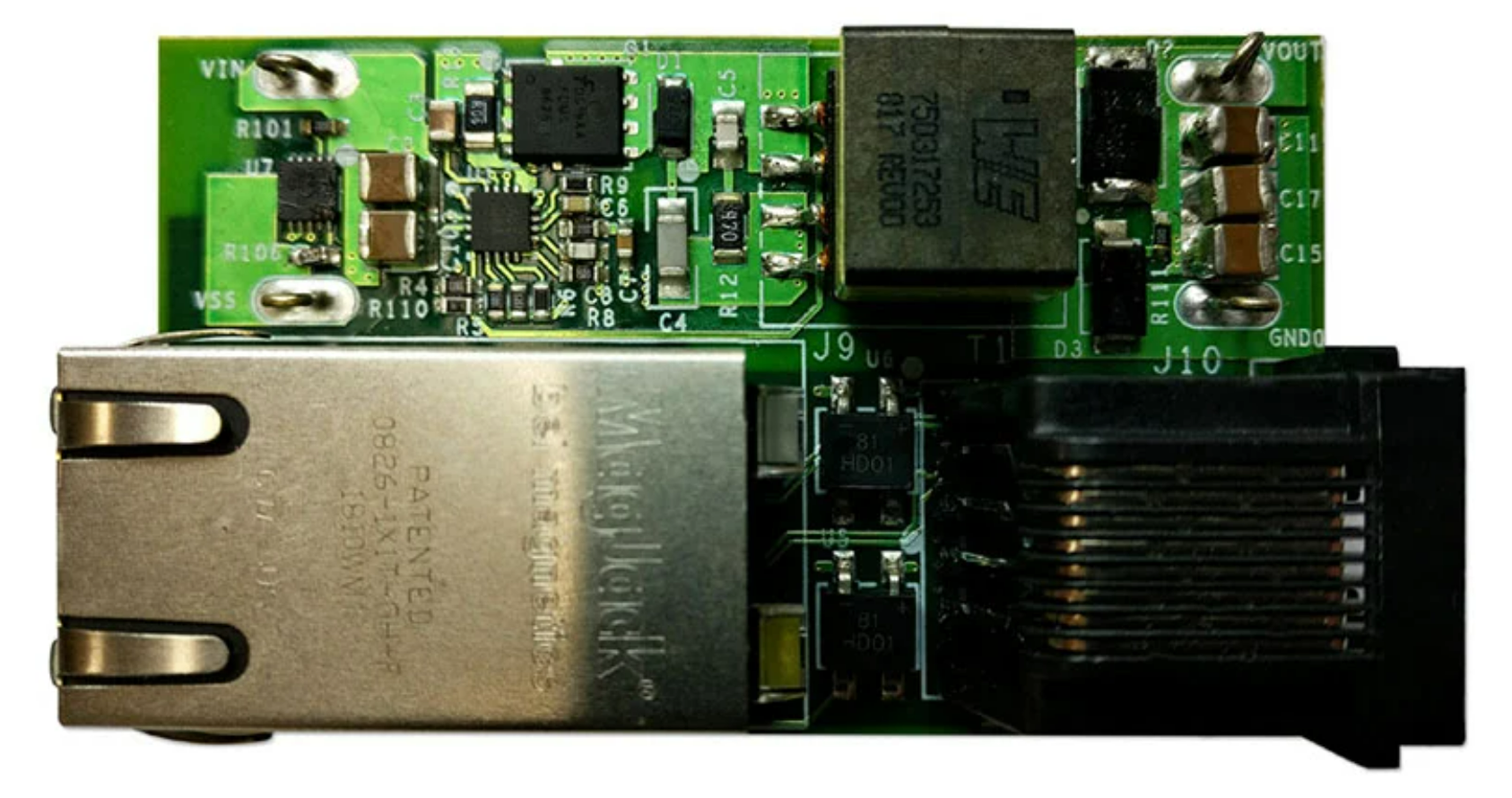

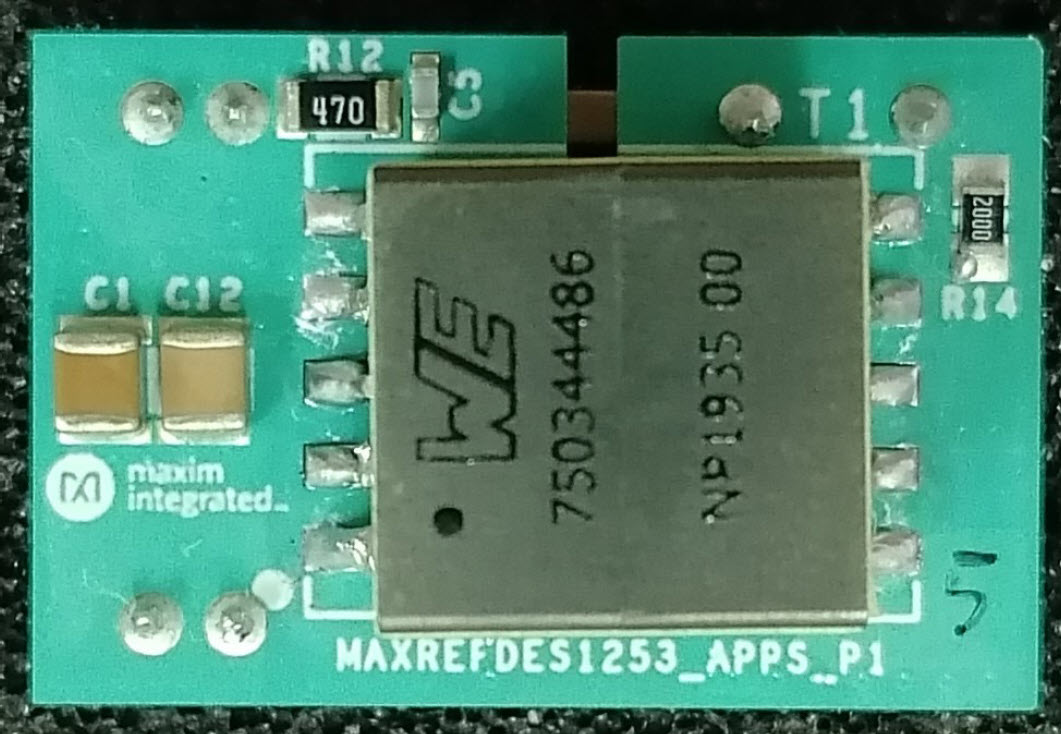

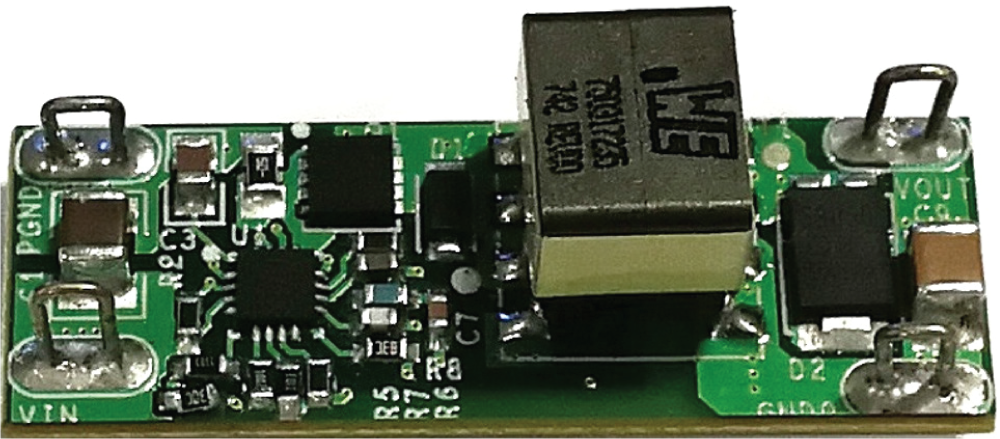

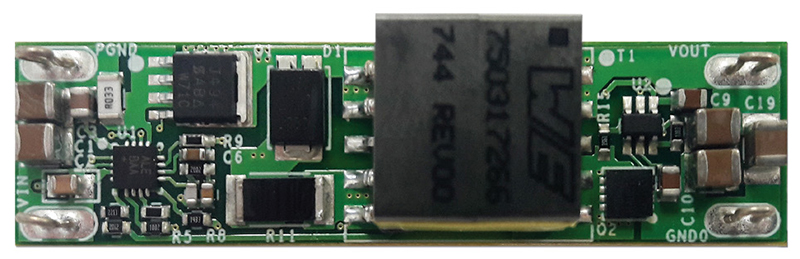

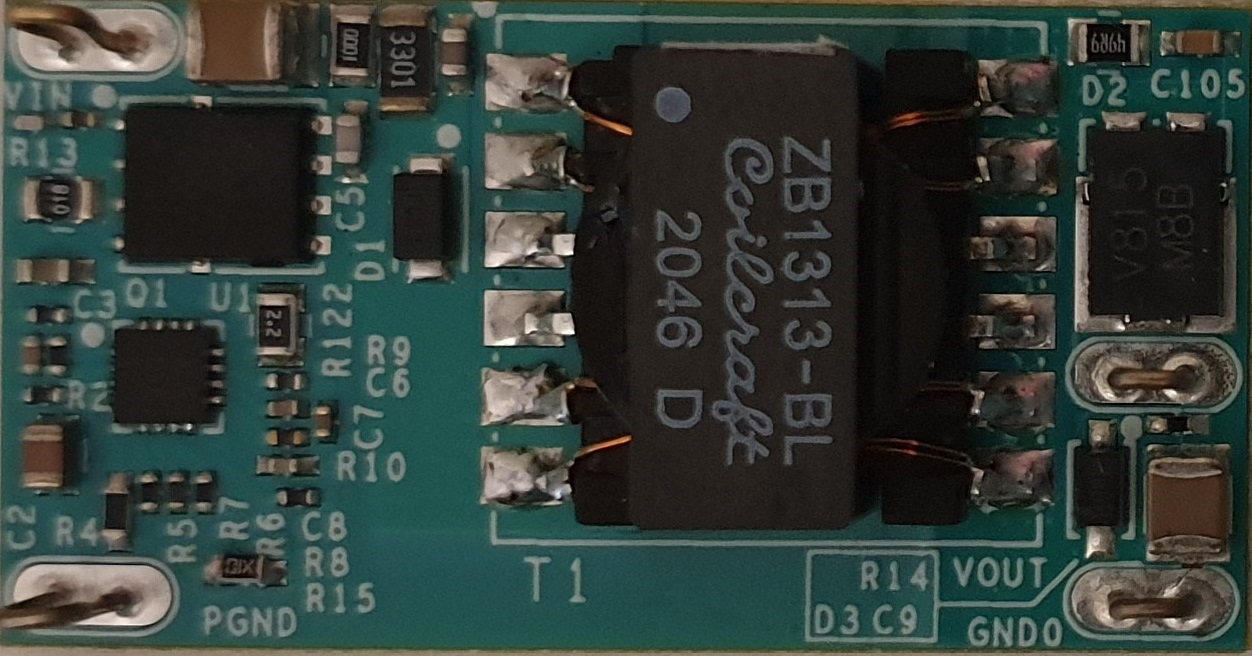

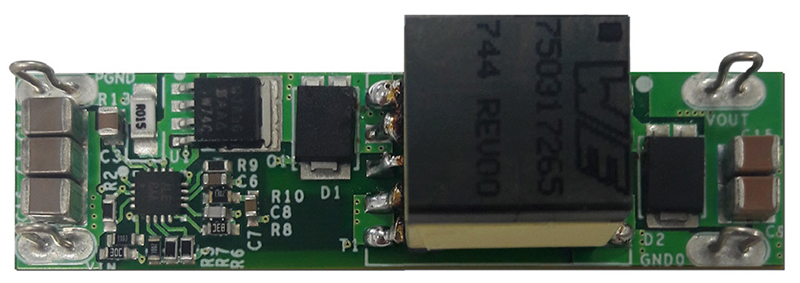

参考电路
