MAX1709

量产

4A、低噪声、高频、升压型DC-DC转换器

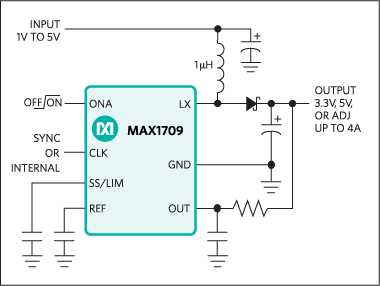

3V至5V升压型DC-DC，通过内部开关提供4A电流

Viewing:

产品详情

通过集成减少了外部元件数量并节省了空间
- 片内10A功率MOSFET
- 从3.3V输入产生5V、4A输出
- 3.3V或5V固定输出电压或可调（2.5V至5.5V）
- 输入电压范围低至0.7V
恒定频率减少了后置滤波
- 低噪声、恒频操作(600kHz)
- 可同步开关频率（350kHz至1000kHz）
更低功耗可延长电池使用时间
- 1mW静态功耗

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1709ESE+T	16-SOIC_N-150_MIL	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1709EUI+	28-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1709EUI+T	28-TSSOP_4.4_EP-4.4_MM	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX1709EUI/GG8	Thin Shrink Small-Outline Package, Exposed Pad	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

部分模型	产品周期	描述
内部电源开关升压稳压器 5
MAX1700	量产	1节电池至3节电池、高功率1A、低噪声、升压型DC-DC转换器
MAX1701	量产	1节电池至3节电池、高功率1A、低噪声、升压型DC-DC转换器
MAX1705	量产	1至3节电池、大电流、低噪声、升压型DC-DC转换器，带有线性稳压器
MAX1763	量产	1.5A、低噪声、1MHz、升压型DC-DC转换器

量产

高频、大功率、低噪声、升压型DC-DC转换器

MAX1709评估板

MAX1709评估套件（EV套件）是一款升压型DC-DC开关稳压器，用于1至3节电池输入以及2.5V或3.3V稳压电源输入。该评估套件支持0.7V和V_OUT的正输入，并将其转换为更高的、引脚可选的输出电压。

效率高达87%，输出负载电流为4A。该评估套件在固定的600kHz PWM频率下工作，支持使用小电感。

通过评估套件上的可移动跳线可选择3.3V或5V输出电压。电路板上的额外焊盘配有用于调整输出的电阻。该评估套件使用表面贴装元件，并已装配完成且经过测试以进行快速评估。

应用
