MAX14780E
MAX14780E
量产+5.0V、±30kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器
RS-485收发器，具有高达±30kV的ESD保护，提供高度可靠的系统性能
- 产品模型
- 3
Viewing:
产品详情
- 工作在+5.0V
- 为RS-485/RS-422 I/O端具有±30kV增强型人体模式ESD保护
- 真正的失效保护接收器，兼容于EIA/TIA-485
- DE与/RE采用热插拔输入结构
- 强大的摆率控制功能有助于实现无差错数据传输
- 低电流关断模式
- 总线上允许挂接256个收发器
- 采用工业标准的8引脚SO和PDIP封装
MAX14780E是+5.0V供电、具有±30kV ESD保护的RS-485/RS-422收发器，内置一路驱动器和一路接收器。器件包括失效保护电路，当接收器输入开路或短路时确保接收器输出逻辑高电平。如果挂在总线上的所有发送器被禁用(高阻)，接收器将输出逻辑高电平。MAX14780E具有热插拔功能，在上电或热插入时可以消除总线上的瞬态故障。
MAX14780E具有限摆率驱动，能够降低EMI和由于不恰当的电缆匹配所引起的反射，实现高达500kbps的无差错数据传输。br>

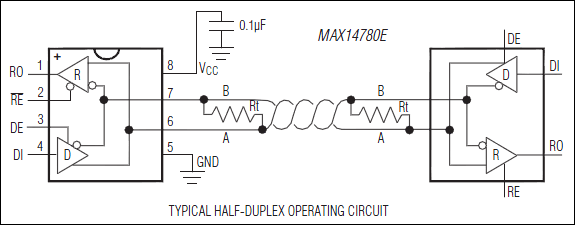

MAX14780E适用于半双工通信，在无负载或驱动器禁用的满负荷情况下，器件吸取1.2mA电源电流。MAX14780E具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。
MAX14780E采用8引脚SO封装和PDIP封装。
应用
- 工业控制
- 仪表
- 照明系统
- PROFIBUS
- 安全系统
- 电信
- 电表
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14780EEPA+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MAX14780EESA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX14780EESA+T | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 28, 2018 - 1702A ASSEMBLY |
||
| MAX14780EESA+ | 量产 | |
| MAX14780EESA+T | 量产 | |
这是最新版本的数据手册
