MAX117

量产

+3V、400ksps、4/8通道、8位ADC，带有1µA关断模式

低功耗、+3V、8位ADC，并行接口

数据手册 (Rev. 1)
产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • +3.0V至+3.6V单电源供电
  • 4个(MAX113)或8个(MAX117)模拟输入通道
  • 低功耗：
    • 1.5mA（工作模式）
    • 1µA（关断模式）
  • 总不可调整误差 < 1LSB
  • 快速转换时间：每通道1.8µs
  • 无需外部时钟
  • 内部采样/保持
  • 比率基准电压输入
  • 内部连接的第8通道用于监控基准电压(MAX117)
MAX117
+3V、400ksps、4/8通道、8位ADC，带有1µA关断模式

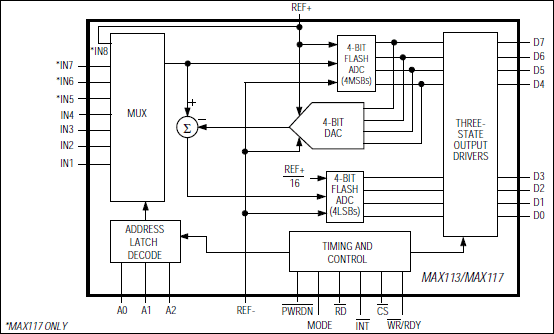

MAX113、MAX117：功能框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
单通道模数转换器 4
MX7576
最后购买期限 CMOS、微处理器接口兼容、5µs/10µs、8位ADC
ADC0820
量产 CMOS、高速、8位A/D转换器，带有采样/保持功能
MAX160
量产 CMOS、微处理器接口兼容、4µs、8位ADC
MAX152
量产 3V、8位ADC，带有1µA关断模式
多路复用模数转换器 7
MAX114
量产 具有1µA关断电流的+5V、1Msps、4通道和8通道、8位ADC
MAX1111
量产 +2.7V、低功耗、多通道、串行8位ADC
MAX118
量产 +5V、1Msps、4及8通道、8位ADC，带有1µA关断模式
MAX1110
量产 +2.7V、低功耗、多通道、串行8位ADC
MX7828
最后购买期限 CMOS、高速、8位ADC，带有4或8通道多路复用器
MAX156
量产 具有同步采样/保持和基准电压源的高速、8通道、8位ADC
MAX154
量产 具有多路复用器和基准电压源的CMOS高速8位ADC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX117EVKIT

MAX117和MAX118评估板

立即购买 更多内容

特性和优点

  • 工作电压：+3V (MAX117)或+5V (MAX118)
  • 装配完成且经过测试
  • 板载振荡器产生时序信号
  • 提供转换结果的LED显示
  • 低功耗关断模式

产品详情

MAX117评估套件（EV套件）是装配完成的8位、8通道、+3V MAX117模数转换器评估板。通道选择可以通过位于板上的开关或用户提供的逻辑电平信号来控制。板载振荡器提供连续转换，转换结果显示在LED输出显示屏上。

MAX117评估套件也可用于评估+5V MAX118。要评估MAX118，请订购MAX118免费样片，将MAX117替换为MAX118，并安装合适的R9电阻（参见元件列表）。



应用

  • 电池供电应用
  • 通信系统
  • 便携式设备
  • 远程数据采集
  • 系统运行状态监控
MAX117EVKIT
MAX117和MAX118评估板
