LTC4332

推荐新设计使用

基于坚固型差分链路的 SPI 扩展器

数据手册 (Rev. A) 产品选型表

产品模型: 6

Viewing:

产品详情

2MHz SCK长达10m，操作距离长达1200m
三种扩展从机选择
过压线路故障保护高达±60V
链路引脚提供±40kV HBM ESD保护
链路引脚提供IEC ESD ±6kV和EFT ±4kV
扩展共模范围：±25V

扩展中断
单独可编程SPI模式
电源电压：3V至5.5V
1.62V至5.5V逻辑电源
4mm × 5mm 20引脚QFN封装

参考资料

数据手册 1

LTC4332: SPI Extender Over Rugged Differential Link Data Sheet (Rev.A) 10/19/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4332CUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4332CUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4332HUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4332HUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4332IUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4332IUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC4332 GitHub No-OS Driver Source Code

工具及仿真模型

IBIS 模型 1

LTC4332 IBIS Model

评估套件

LTC4332 演示板 | 采用坚固型差分链路的 SPI 扩展器

立即购买更多内容

产品详情

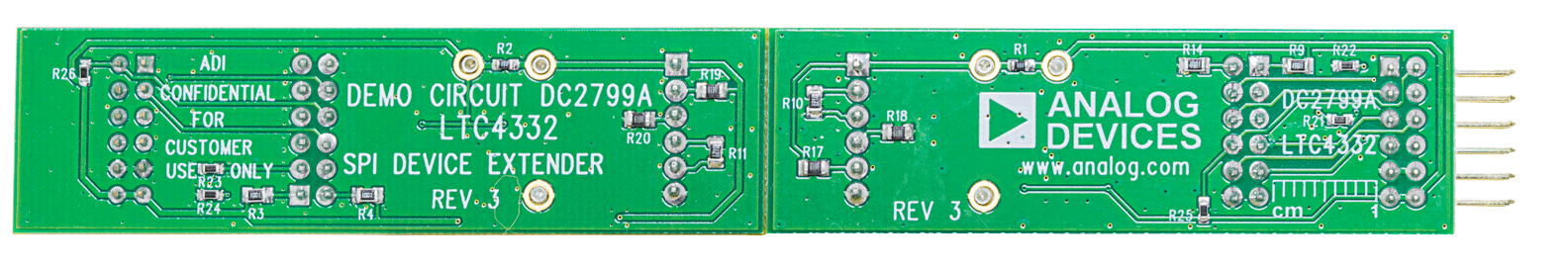

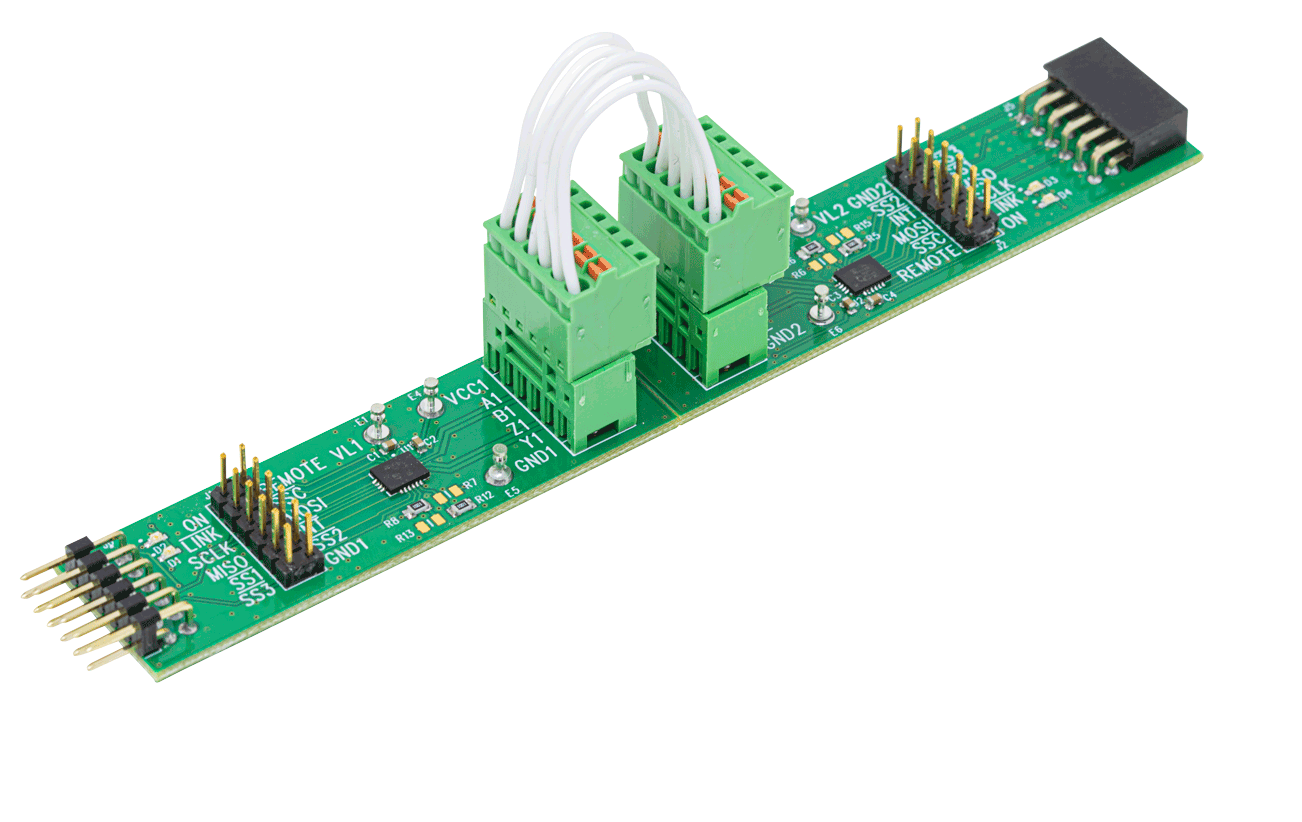

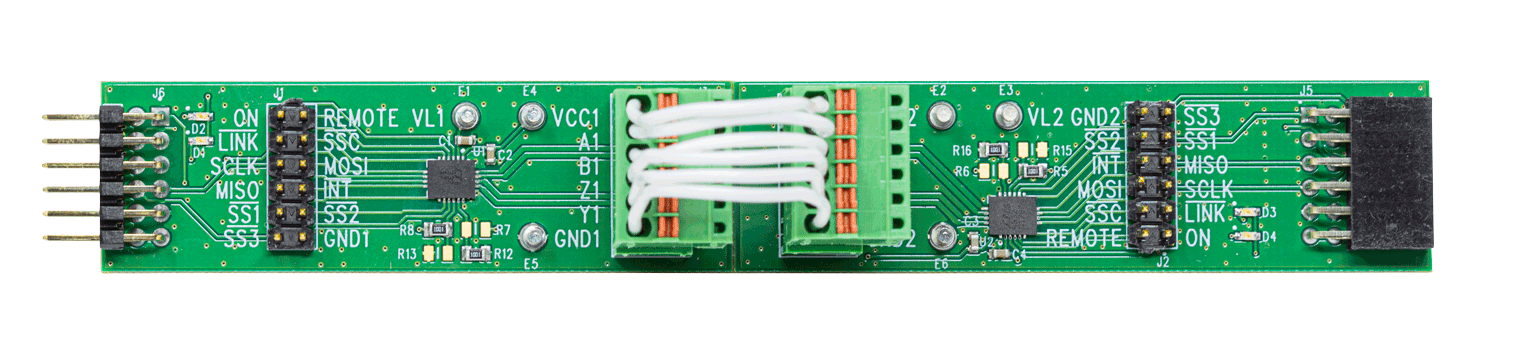

演示电路 2799A 采用 LTC4332 将具有 3 个从器件的 SPI 接口的传输距离扩展至长达 1200m (按照出厂配置，采用 500kHz SCK 时的传输距离为 150m)。DC2799A 专为与普遍使用的 Pmod 接口相兼容而设计，以支持该生态系统中许多主控器和从器件的简易评估。

LTC4332 是一款专为在高噪声工业环境中运行而设计的 2MHz SPI 总线扩展器。SPI 总线使用两根双绞线通过 ±60V 故障保护差分收发器进行扩展。LTC4332 具有 25V 的扩展共模电压范围，因而可跨不同的地电位进行桥接。

DC2799A 的本地端作为 4 个不同的 SPI 从器件与主机 SPI 主控器相连接。这些从器件支持 SPI 模式 (0,0) 或 (1,1) (CPOL、CPHA)。三个从器件与远端器件 (SS1、SS2、SS3) 相关联，第四个器件 (SSC) 用于配置 DC2799A 的 LTC4332 SPI 扩展器。DC2799A 的远端接口实现了一个具有 3 种不同从器件选择的 SPI 主控器。远端主控器支持所有四种 SPI 模式，可以将一种独特的模式与每个从器件选择相关联。

默认情况下，远程 SPI 模式均为模式 (0,0)。使用 SSC 从器件对本地端 LTC4332 进行写操作来配置远端 SPI 模式。

LTC4332 数据手册提供了完整的器件和工作原理说明以及应用信息。在阅读本演示手册时，应同时参阅该数据手册。LTC4332 采用 20 引脚 QFN 封装，并具有三种温度等级 (商业等级 0°C 至 70°C、工业等级 –40°C 至 85°C 和高温等级 –40°C 至 125°C)。
