LTC4331

量产

通过高低不平的差分链路的 I²C 设备扩展器

数据手册 (Rev. A) 产品选型表

产品模型: 6

Viewing:

产品详情

高达 1MHz 的串行时钟，快速模式加（Fm +）
可选链路波特率可将 I²C 扩展高达1200米
不受 ±60V 过压线路故障影响
±链路引脚上的40kV ESD
链路引脚上的 IEC 4级 ESD ±8kV 和 EFT ±5kV
扩展的共模范围：±15V
远程中断/ SMBALERT和控制信号

低EMI模式
兼容 SMBus 3.0
I²C 空闲检测和阻塞总线保护
I²C 设备地址共享
3V 至 5.5V电源电压
1.62V 至 5.5V逻辑电源
4mm × 5mm 20 引脚 QFN 封装

参考资料

数据手册 1

LTC4331: I²C Slave Device Extender Over Rugged Differential Link Data Sheet (Rev.A) 03/20/2023

用户手册 1

DC2754A Demo Manual (Rev.0) 03/18/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4331CUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4331CUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4331HUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4331HUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4331IUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4331IUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

IBIS 模型 1

LTC4331 IBIS Model

评估套件

LTC4331 演示板

立即购买更多内容

产品详情

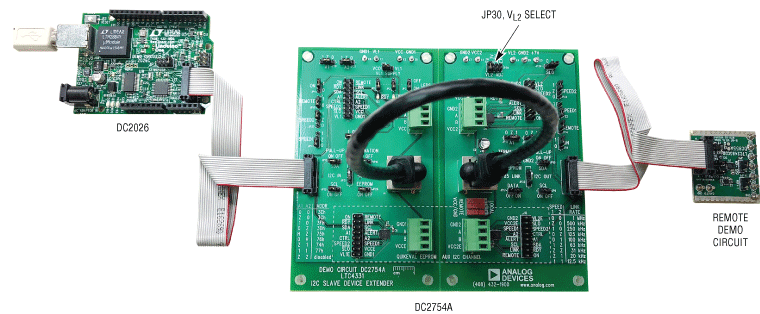

演示电路 2754A 将基于 I2C 的 QuikEval™ 接口的工作距离扩展至长达 450 英尺，并采用了 LTC4331。为了实现 QuikEval 接口，此演示电路包括两个完整的 I2C 扩展器和一个远端电源，该电源由一个 LT3461 升压转换器和两个 LT1761 LDO 构成。

LTC4331是一款与 SMBus 兼容的 I2C 从属器件扩展器，专为在高噪声工业环境中运行而设计。I2C/SMBus 通过一根双绞线由 ±60V 故障保护差分收发器进行扩展。LTC4331 具有扩展的 15V 共模电压范围，使其可以跨不同的接地电位进行桥接。

当用作 QuikEval 扩展器时，DC2754A 需要使用 DC2026 USB 串行适配器。DC2754A 与 DC590 USB 串行适配器不兼容，因为 DC590 不支持时钟拉伸。

DC2754A 的跳线和转盘使其可轻松地重新配置，以用于其他应用和/或演示其他应用电路。该电路板在制作时在本地和远端之间设有一道刻痕，以实现物理分离。链路电缆连接使用可插拔的接线板或以太网电缆。

提供了两个完整的 I2C 扩展器。第一个扩展器具有一整套诊断 LED、跳线、转盘和大的 (0805) 电阻器，以便用户针对客户特定应用进行简单的重新配置和连接。第二个扩展器专门针对 QuikEval EEPROM 而特别配置，没有 LED；不过，它可以通过 0603 跳线和电阻器以及位于 0.1" 中心的未填充测试点重新配置并用于客户特定应用。

LTC4331 数据手册提供了完整的器件和工作原理说明以及应用信息。在阅读本演示手册时，应同时参考该数据手册。LTC4331 采用 20 引脚 QFN 封装并具有三种温度等级 (商业等级 0°C 至 70°C、工业等级 –40°C 至 85°C、和高温等级 –40°C 至 125°C)。
