LTC3883
LTC3883-1

推荐新设计使用

具有数字电源系统管理功能的单相降压型 DC/DC 控制器

数据手册 (Rev. F) 产品选型表

产品模型: 16

Viewing:

产品详情

PMBus/I²C兼容串行接口
- 遥测回读包括V_IN、I_IN、V_OUT、I_OUT、温度和故障
- 可编程电压、限流、数字软启停、时序控制、裕量调节、OV/UV/OC和频率同步（250kHz至1MHz）
整个温度范围内±0.5%的输出电压精度
集成16位ADC和12位DAC
集成高端电流检测放大器
具有ECC和故障记录功能的内部EEPROM
集成N沟道MOSFET栅极驱动器

功率转换

宽V_IN范围：4.5V至24V
V_OUT范围：0.5V至5.4V
模拟电流模式控制回路
用于最多6个相位的精确PolyPhase^®均流
电感DCR的自动校准
最小导通时间：45ns
采用32引脚(5mm × 5mm) QFN封装
通过 AEC-Q100 汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3883EUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH-1#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH-1#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH-1#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883EUH-1#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH-1#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH-1#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH-1#WPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3883IUH-1#WTRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC297x GitHub Linux Driver Source Code

硬件生态系统

部分模型	产品周期	描述
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器

部分模型	产品周期	描述
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3883
LTC3883-1

Linduino 3

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3883EUH 演示板 | 20A 时，6.5V < VIN < 24V；0.5V < VOUT < 5V，带 RSENSE 电流检测

立即购买更多内容

产品详情

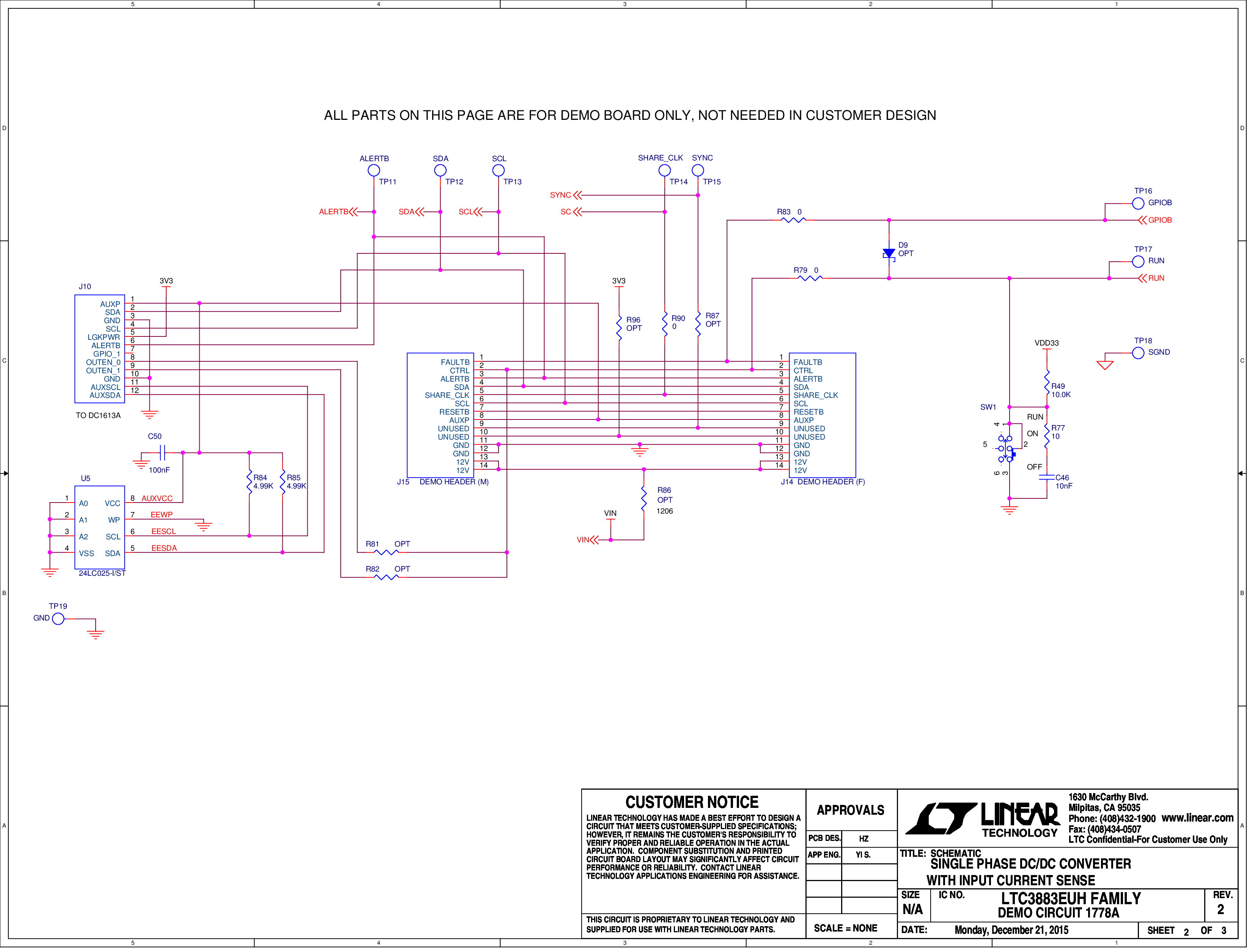

演示电路 1778B-A 是一款单输出同步降压转换器，采用了具有数字电源管理和输入电流检测功能的 LTC3883EUH 单输出电流模式控制器。它用于检测通过检测电阻的输出电感电流。

资料

DC1778B - Design Files
1.00M

DC1778B - Demo Manual
1.00M

DC1778B - Schematic
125.00K

LTC3880EUJ/LTC3883EUH | 3相演示板，VIN范围：6.5V至14V，VOUT 范围：0.5V至1.8V (60A)，PMBus控制，与DC1613加密狗配合使用

立即购买更多内容

产品详情

演示电路2052A是一款三相单路输出同步降压转换器，内置双相电流模式控制器LTC3880EUJ和具有输入电流检测功能的单相电流模式控制器LTC3883EUH。两个器件均具有PMBus接口和电源系统管理功能。

该板的输入电压范围为6.5V至14V。输出电压可在0.5V至1.8V范围内进行编程，总输出电流高达60A。输出电压的出厂默认设置为1.0V。

资料

DC2052A - Design Files
2.00M

DC2052A - Schematic
161.00K

DC2052A - Demo Manual
3.00M

LTC3883EUH演示板 | 编程翻盖式插座演示板

立即购买更多内容

产品详情

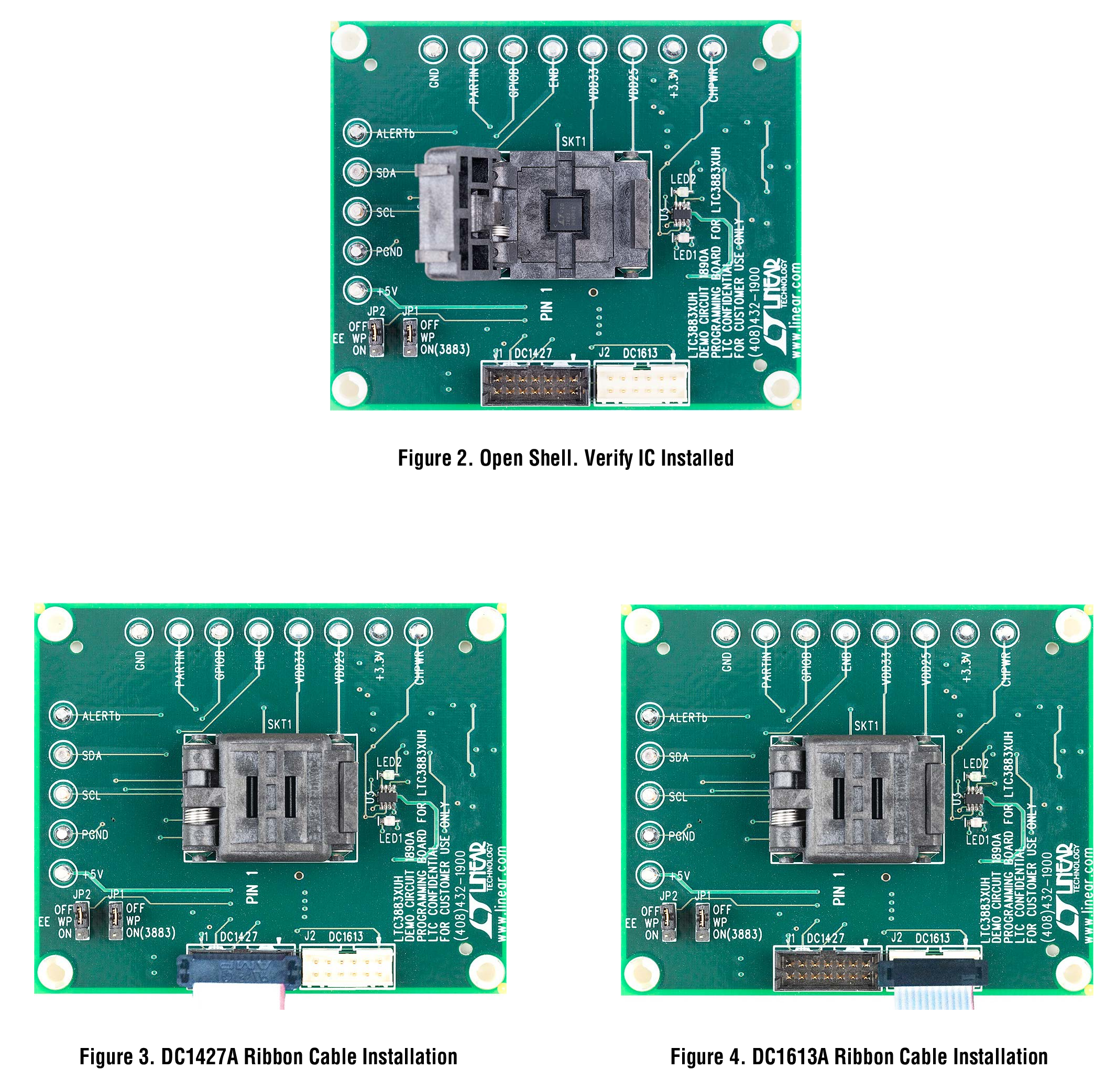

演示电路 1890A 包含对 LTC3883 和 LTC3883-1 的 EEPROM 进行编程和验证所需的电路。这是它的唯一用途。DC1890A 配备安装在翻盖式编程插座中的 LTC3883。EEPROM 包含出厂默认配置。可以在 GUI 中找到与出厂默认值相对应的 LTpowerPlay^™ .proj 文件。

资料

DC1890A - Design Files
1.00M

DC1890A - Demo Manual
959.00K

DC1890A - Schematics
55.00K
