LTC3853

量产

三路输出、多相、同步降压型控制器

产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 三通道、120° 定相控制器降低所需的输入电容和电源所引起的噪声
  • 可配置为一个 180° 双相控制器和一个单相控制器
  • 第三个相位能调节一个高达 13.5V 的输出
  • 高效率:达 92%
  • RSENSE 或 DCR 电流检测
  • ±0.75% 0.8V 输出电压准确度
  • 可锁相固定频率:250kHz 至 750kHz
  • 支持预偏置输出
  • 双路 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围:4.5V 至 24V 运作 (绝对最大值为 28V)
  • 可调软起动电流斜坡上升或跟踪
  • 折返输出电流限制
  • 输出过压保护
  • 双通道电源良好输出电压监视器
  • 40 引脚 6mm x 6mm QFN 封装

LTC3853
三路输出、多相、同步降压型控制器
High Efficiency Triple 5V/3.3V/1.2V Step-Down Converter Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
硅振荡器 1
LTC6909 量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
浪涌抑制器、过压和过流保护 1
LT4363 推荐新设计使用 具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974 推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960 推荐新设计使用 36V、纳安级电流、两输入电压监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
DC1254A

LT3853EUJ演示板 | 三通道、多相,6.5V ≤ VIN ≤ 24V,VOUT1 = 2.5V/5A,VOUT2 = 1.8V/5A,VOUT3 = 3.3V/5A

产品详情

演示电路1254A是一款具有跟踪功能的多相3路输出降压电源,内置LTC3853EUJ。输入电压范围为6.5V至24V。对于具有5V ±0.5V较窄输入范围的应用,该板提供可选电阻,用于将INTVCC引脚连接到VIN引脚。该演示板提供三种5A输出,具有2.5V、1.8V和3.3V输出电压。

该电路板的主要特性:电源轨跟踪、用于偏置的内部5V线性稳压器、用于每路输出、两个PGOOD信号和模式选择器的RUN引脚,通过这些引脚该转换器可在CCM、跳脉冲或突发工作模式下工作。通过一些微小的元件变更也可与外部时钟同步。

eval board
DC1349A

LTC3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 14V, VOUT1 = 1.8V/15A, VOUT2 = 1.2V/15A, VOUT3 = 2.5V/15A

产品详情

Demonstration circuit 1349A is a polyphase 3-output step-down supply with tracking featuring the LTC3853EUJ. The input voltage range is 6.5V to 14V. For applications with narrow, 5V ±0.5V input range, the board has an optional resistor to tie the INTVCC pin to the VIN pin. The demo board provides three 15A outputs, with output voltages of 1.8V, 1.2V and 2.5V.


The main features of the board include rail tracking, an internal 5V linear regulator for bias, RUN pins for each output, two PGOOD signals and a Mode selector that allow the converter to run in CCM, pulse skip or Burst Mode operation. Synchronization to an external clock is also possible through some minor component changes.





DC1254A
LT3853EUJ演示板 | 三通道、多相,6.5V ≤ VIN ≤ 24V,VOUT1 = 2.5V/5A,VOUT2 = 1.8V/5A,VOUT3 = 3.3V/5A

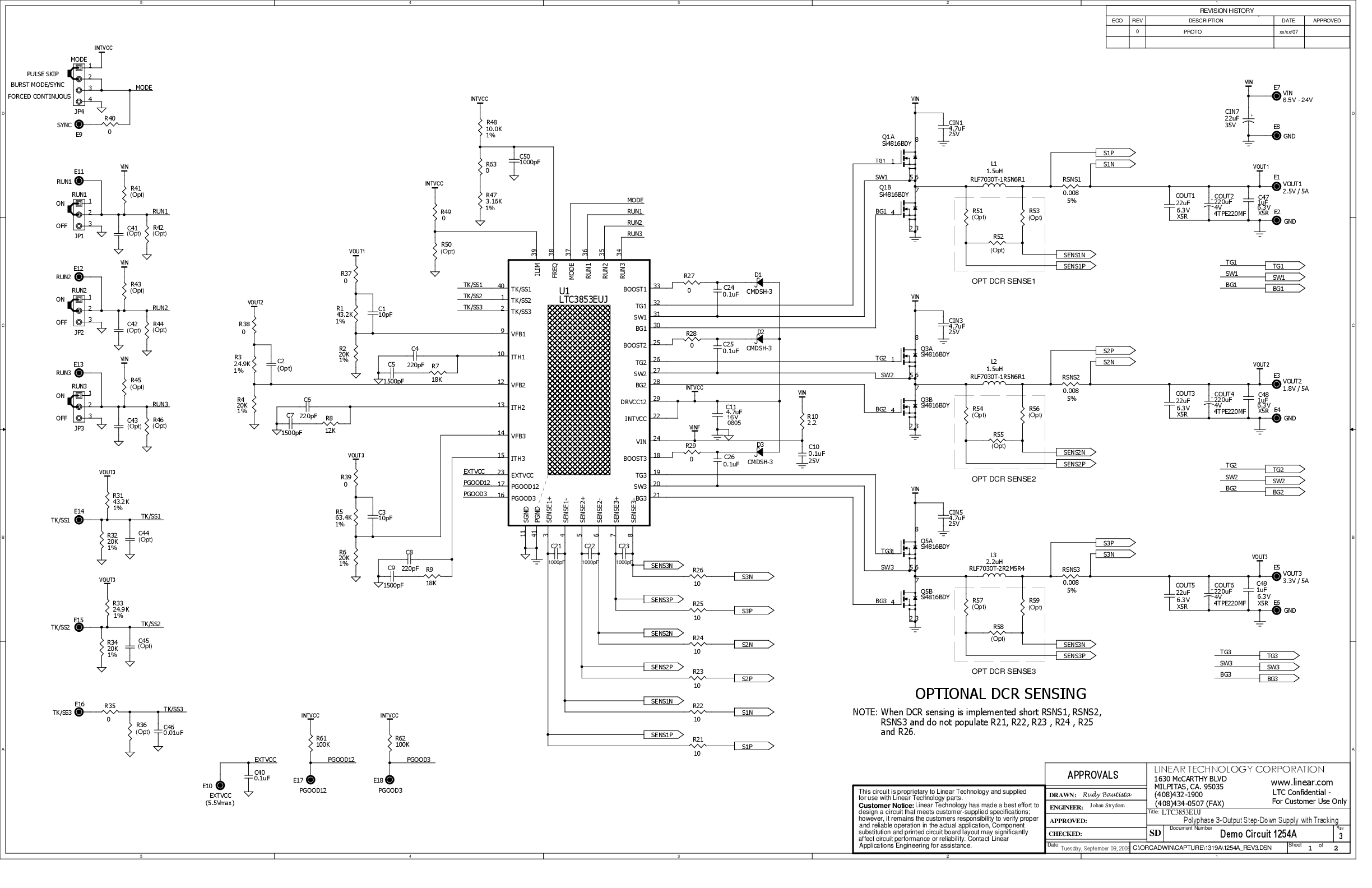

DC1254A - Schematic
DC1349A
LTC3853EUJ Demo Board | Triple, PolyPhase, 6.5V ≤ VIN ≤ 14V, VOUT1 = 1.8V/15A, VOUT2 = 1.2V/15A, VOUT3 = 2.5V/15A

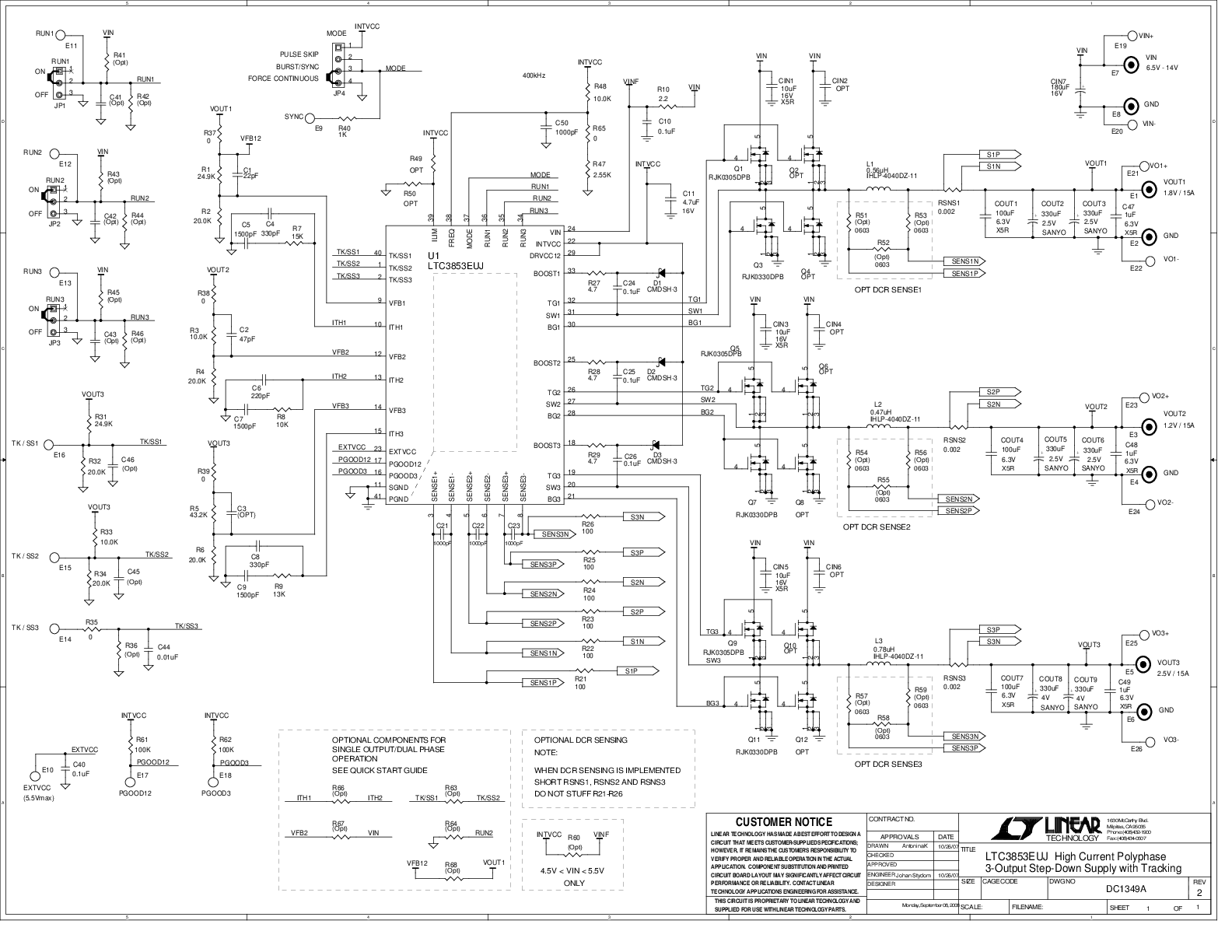

DC1349A - Schematic

参考电路

DK-DEV-3CLS200N Dev Kit
Altera Cyclone III LS FPGA Development Kit 参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
DK-DEV-4CGX150N FPGA Development Kit
Altera Cyclone IV GX FPGA Development Kit 参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Cyclone III LS FPGA Development Kit
DK-DEV-3CLS200N Dev Kit

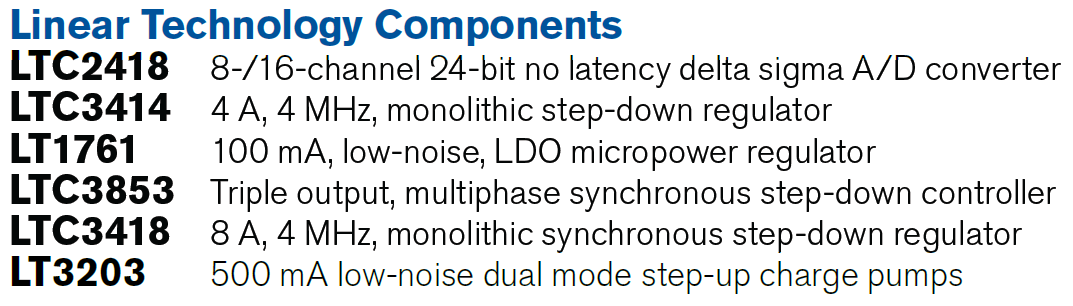

LTC Parts List

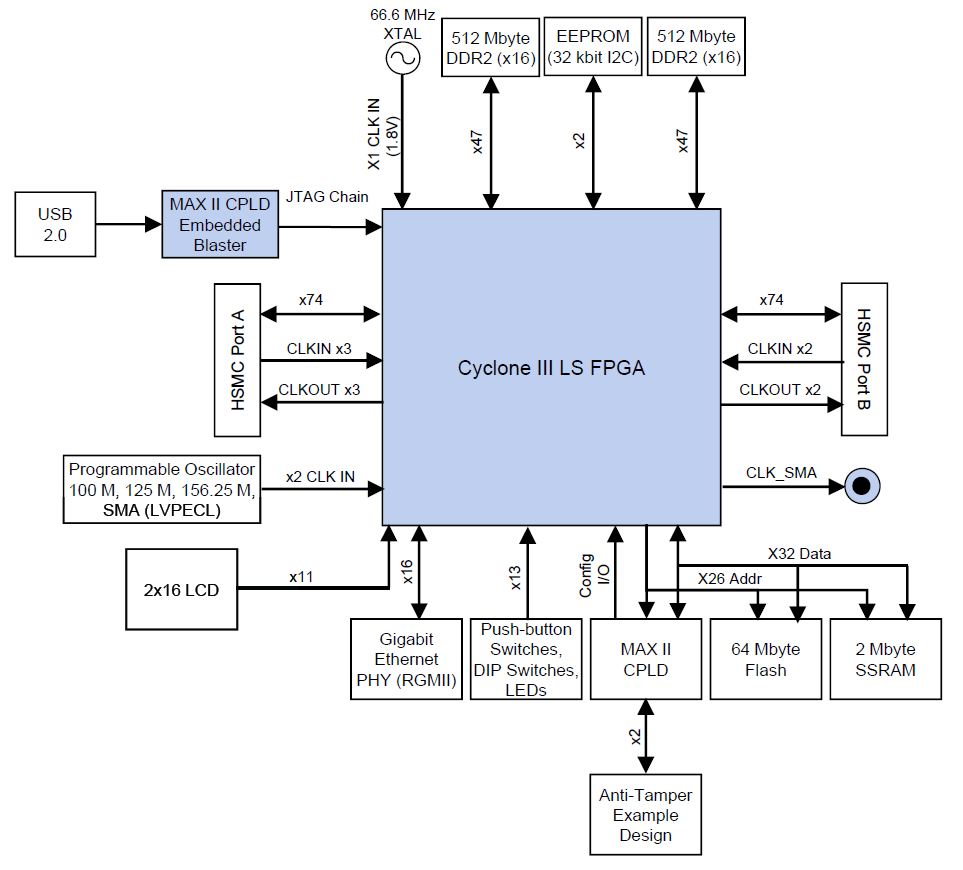

DK-DEV-3CLS200N Block Diagram

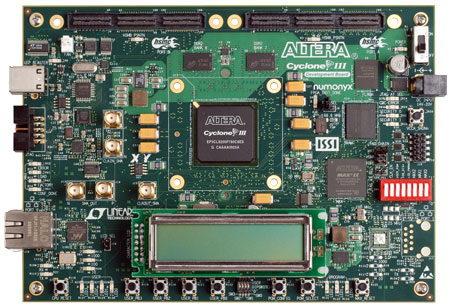

Cyclone III LS FPGA Development Kit

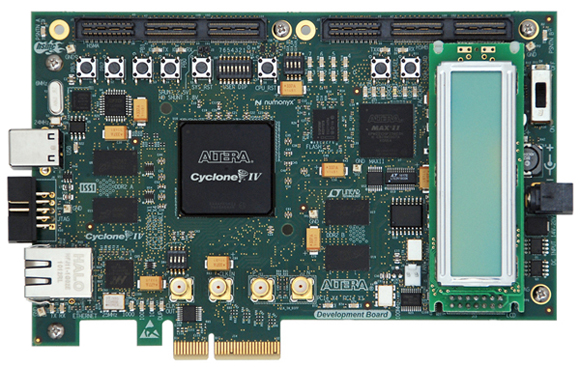

Altera Cyclone IV GX FPGA Development Kit
DK-DEV-4CGX150N FPGA Development Kit

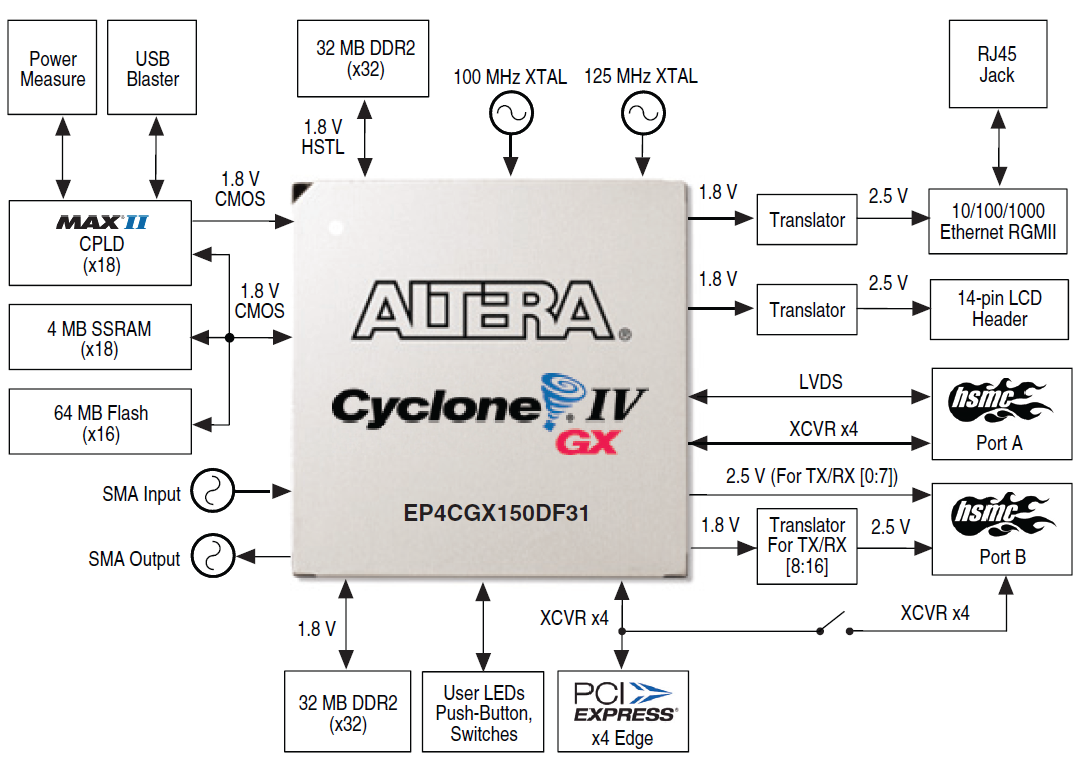

DK-DEV-4CGX150N Block Diagram

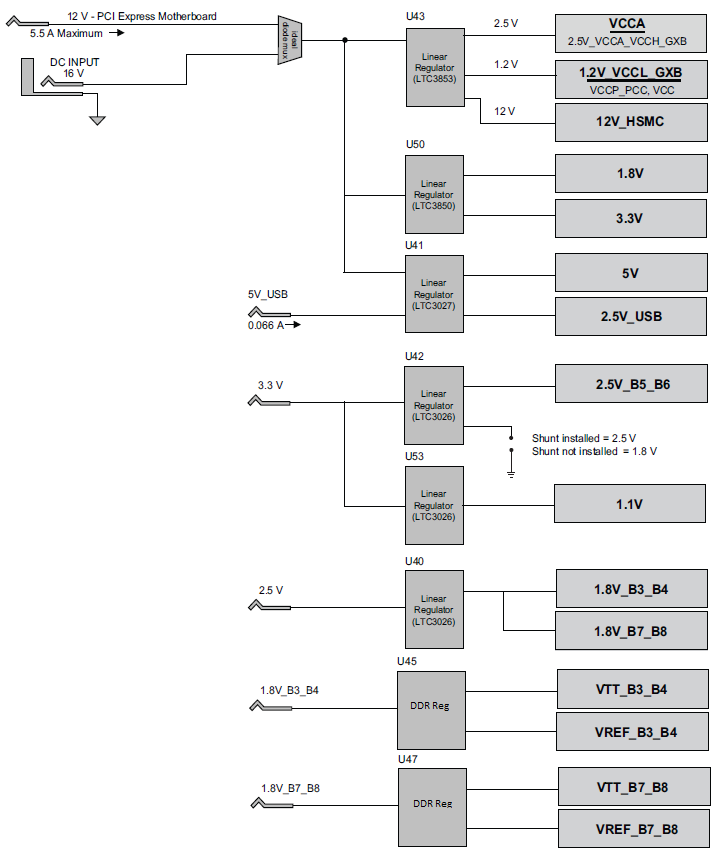

DK-DEV-4CGX150N Power Tree
