LT8392

推荐新设计使用

具有扩展频谱的60V同步4开关降压-升压控制器

数据手册 (Rev. 0) 产品选型表

产品模型: 12

Viewing:

产品详情

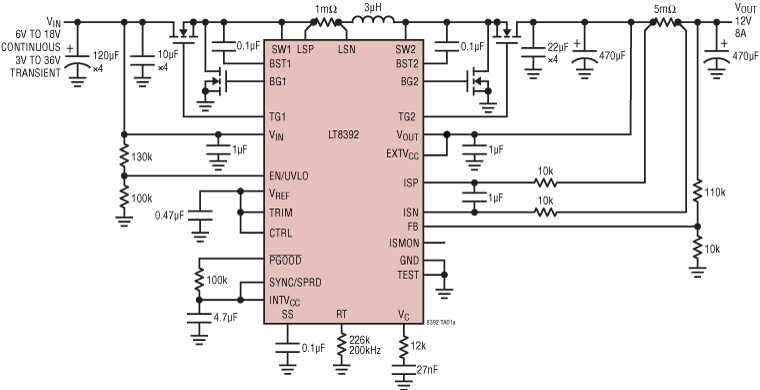

4 交换芯片单电感器架构可使 V_IN 大于、小于或等于 V_OUT

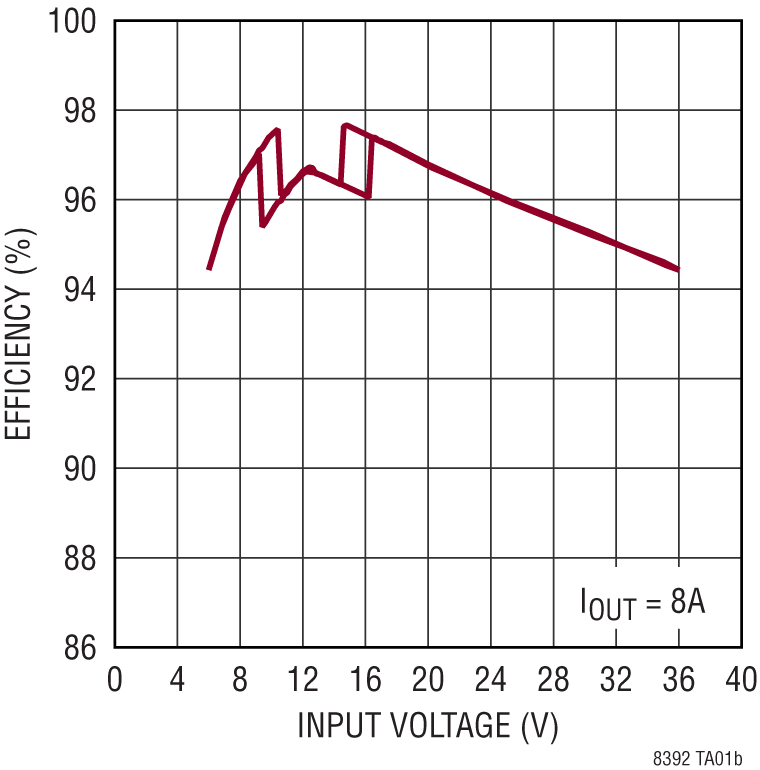

效率高达 98%
专有的峰值降压/峰值升压电流模式
宽 VIN 范围：3V (需要 EXTV_CC ≥ 4.5V) 至60V
±输出电压精度为 1.5％：1V ≤ V_OUT ≤ 60V
±输入或输出电流精度为 4％，并带有监视器
适用于低 EMI 的展频(SSFM)
集成阴极负载二极管
可调并且可同步：150kHz 至 650kHz
在关断时，V_OUT 从 V_IN 断开连接

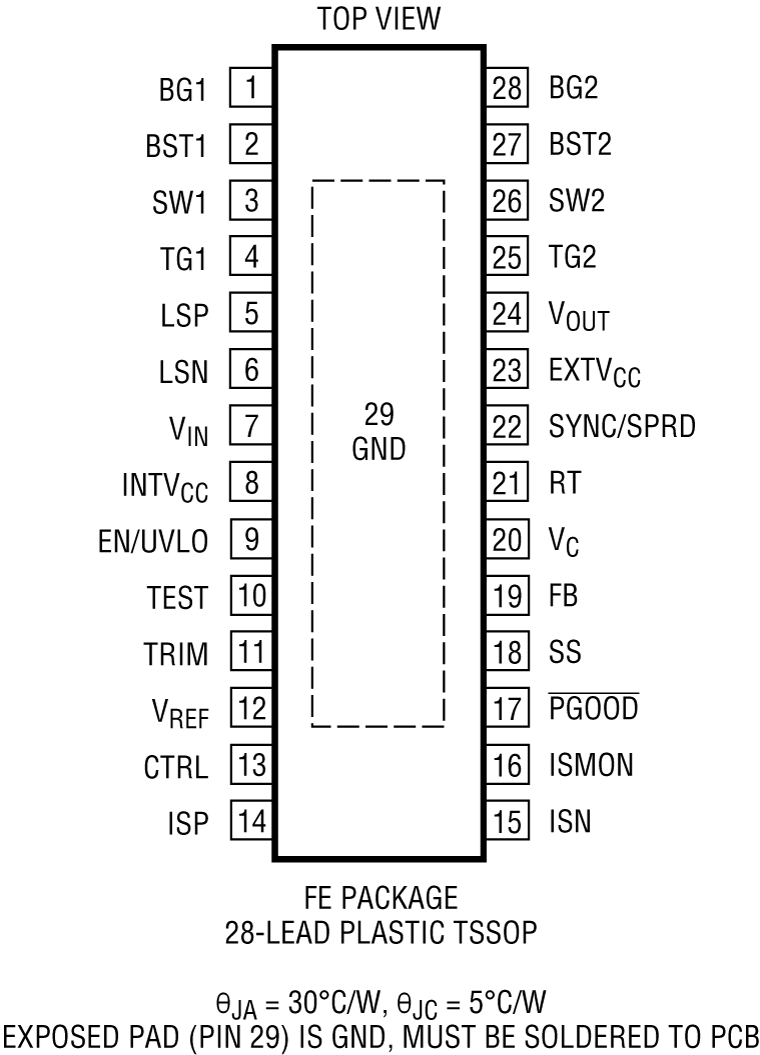

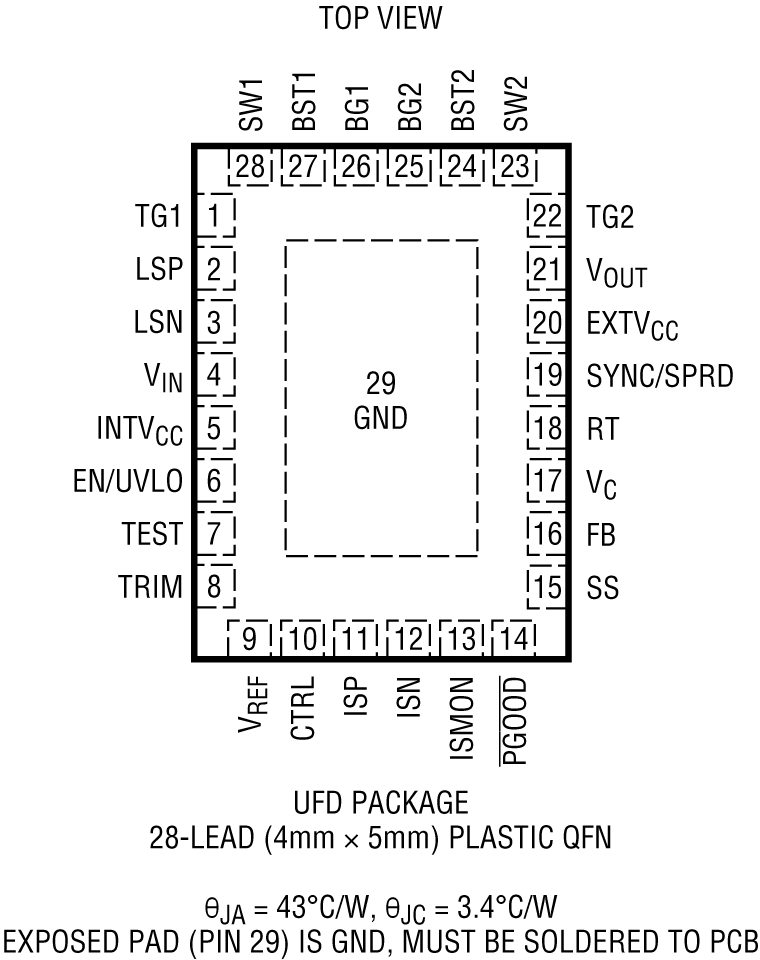

提供带裸焊盘和 28 引脚 QFN 的 28 引脚 TSSOP (4mm × 5mm)

参考资料

数据手册 1

LT8392: 60V Synchronous 4-Switch Buck-Boost Controller with Spread Spectrum Data Sheet (Rev.0) 06/26/2020

用户手册 1

DC2626A - Demo Manual (Rev.0) 08/06/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8392EFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392EFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392HFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392HFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392HUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392HUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392JFE#PBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392JFE#TRPBF	28-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392JUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8392JUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT8392EFE#PBF	量产
LT8392EFE#TRPBF	量产
LT8392HFE#PBF	量产
LT8392HFE#TRPBF	量产
LT8392JFE#PBF	量产
LT8392JFE#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LT8392HUFD#PBF	量产
LT8392HUFD#TRPBF	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT8392

LTpowerCAD 1

LT8392 Project - 3-36Vin, 12Vout, 25A max, fsw = 150kHz

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LT8392演示板 | 3 V最小VIN、12 VOUT大功率同步4开关降压-升压型稳压器

立即购买更多内容

产品详情

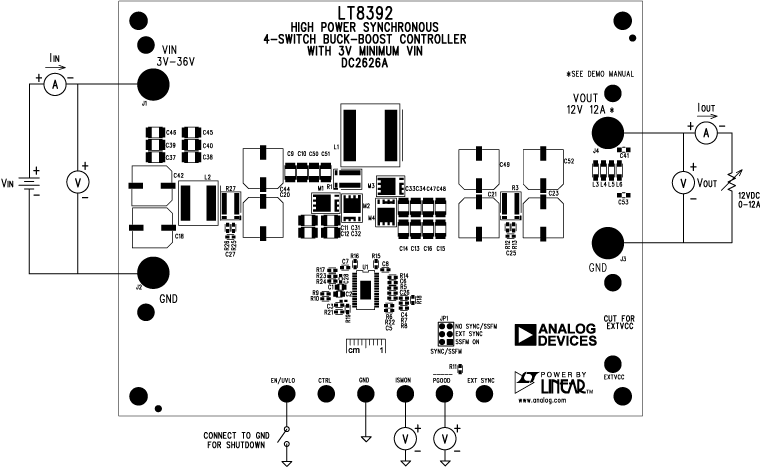

演示电路DC2626A是一款4开关同步降压-升压型稳压器，用于演示LT8392的大功率功能。输出电压为12 V，最大输出电流为12 A，可提供高达144 W的功率。开关频率为200 kHz，效率可超过97%。

内部组件温度低于90°C时，DC2626A的稳态工作输入电压范围为9 V至18 V。DC2626A的瞬态工作输入电压范围为3 V至36 V。输出电压和EN/UVLO均通过电阻分压器进行编程设置。EN/UVLO设置为在输入电压降至3 V以下时关断电路，并在输入电压升至4 V以上时导通电路。PCB具有较大的铜平面和大量过孔，可实现出色的高功率热性能。

DC2626A具有MOSFET，该MOSFET补充了LT8392的5 V栅极驱动器，以实现高效率。四开关拓扑的输入和输出侧均使用40 V AEC-Q101 MOSFET。陶瓷电容具有小尺寸和高纹波电流特性，因而用于电路的输入和输出。除了陶瓷电容，输入和输出还采用大容量铝聚合物电容，以实现稳定的瞬态输入和输出。

CTRL输入通过一个0Ω电阻上拉至VREF引脚，将输出电流限值设置为最大值，如果移除该电阻，则通过CTRL上的外部电压可降低电流限值。通过SS引脚上的电容可进行软启动编程。

为了提高EMI性能，LT8392提供扩频调制功能。将SYNC/SPRD引脚连接到INTVCC，LT8392可以将其开关频率扩展到编程振荡器频率的±15%左右。

PGOOD 状态标志指示输出电压何时在最终调节电压的±10%以内。

LT8392的专有峰值电流模式降压-升压架构可确保DC2626A在断续导通模式(DCM)或pulse-skipping模式(PSM)下运行，而没有反向电感电流。两种模式均可提高轻负载效率。

该演示电路设计为易于重新配置，以适合其他应用，包括数据手册中的示例原理图。咨询厂家寻求帮助

高功率工作、3 V输入电压工作、4开关降压-升压拓扑结构、专有的峰值电流模式架构以及故障保护和输出电流监控功能，使得LT8392非常适合大功率稳压器电路以及输入电压降至3 V的电路应用，例如汽车电池的冷启动。它还适用于输出电流调节，例如电池充电器。LT8392JFE采用耐热性能增强型28引脚TSSOP封装。必须结合本演示手册阅读LT8392数据手册，以便正确使用或修改DC2626A演示电路。
