LT8390

推荐新设计使用

具扩展频谱的 60V、同步、四开关、降压-升压型控制器

数据手册 (Rev. D) 产品选型表
产品模型
32
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 4开关单电感器架构允许VIN高于、低于或等于VOUT
  • 同步开关：效率高达98%
  • 专有峰值-降压峰值-升压电流模式
  • 宽VIN范围：4V至60V
  • ±1.5%输出电压精度：1V ≤ VOUT ≤ 60V
  • 监控器的输入或输出电流精度：±3%
  • 展频用于实现低EMI
  • 高端PMOS负载开关驱动器
  • 集成自举二极管
  • 在降压或升压模式下没有顶部MOSFET刷新噪声
  • 可调及可同步频率范围：150kHz至650kHz
  • 关断期间VOUT已与VIN断开
  • 提供带裸露焊盘的28引脚TSSOP和28引脚QFN (4mm × 5mm)两种封装
  • 通过AEC-Q100汽车应用认证
LT8390
具扩展频谱的 60V、同步、四开关、降压-升压型控制器
98% Efficient 48W (12V 4A) Miniature Buck-Boost Voltage Regulator Efficiency vs VIN Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 3

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
PowerPath、理想二极管和负载开关 1
LTC4359
推荐新设计使用 具反向输入保护功能的理想二极管控制器
浪涌抑制器、过压和过流保护 1
LTC4367
推荐新设计使用 100V 过压、欠压和反向电源保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT8390
  • LT8390A

LTpowerCAD 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2457A

LT8390演示板 | 同步降压-升压型控制器，4V ≤ VIN ≤ 60V，VOUT = 12V (4A) (Fsw=400kHz)

立即购买 更多内容

产品详情

演示电路DC2457A是一款12V、4A、4开关同步降压-升压稳压器，具有低EMI噪声和小尺寸。可在400kHz开关频率下运行。可通过简单的跳线开启展频(SSFM)，从而降低EMI。DC2457A还集成了其他低EMI特性，包括优化布局、输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。





eval board
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
DC2431A

LT8390EFE Demo Board | Sync Buck-Boost, 9V ≤ VIN ≤ 36V, VOUT = 12V @ 25A

立即购买 更多内容

产品详情

Demonstration circuit 2431A is a 4-switch synchronous buck-boost regulator that demonstrates the high power capability of the LT8390. The output is 12V and the maximum output current is 25A for up to 300W power delivery. The switching frequency is 150kHz and efficiency can go higher than 98%.





eval board
schematic 10
DC2825A

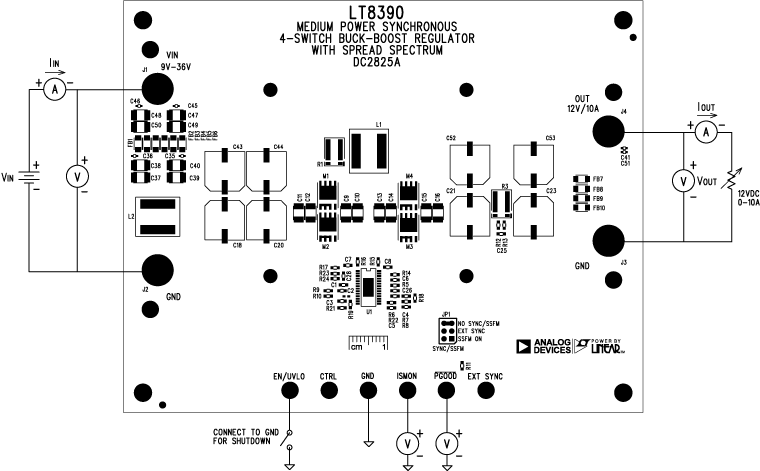

LT8390 演示板 | 12VOUT、120W 同步 4 开关降压-升压型稳压器

立即购买 更多内容

产品详情

演示电路 2825A 是一款 4 开关同步降压-升压型稳压器，用于演示 LT8390 的中等功率容量。输出电压为 12 V，最大输出电流为 10 A，可提供高达 120 W 的功率输出。开关频率为 300 kHz，效率可超过 96%。

DC2825A 的稳态工作输入电压范围为 9 V 至 22 V，在该范围内组件温度低于 90°C。DC2825A 的瞬态工作输入电压范围为 7 V 至 36 V。输出电压和 EN/UVLO 均采用电阻分压器进行编程。EN/UVLO 设置为在输入电压降至 7 V 以下时关闭电路，而在输入电压升至 8 V 以上时接通电路。
DC2457A
LT8390演示板 | 同步降压-升压型控制器，4V ≤ VIN ≤ 60V，VOUT = 12V (4A) (Fsw=400kHz)

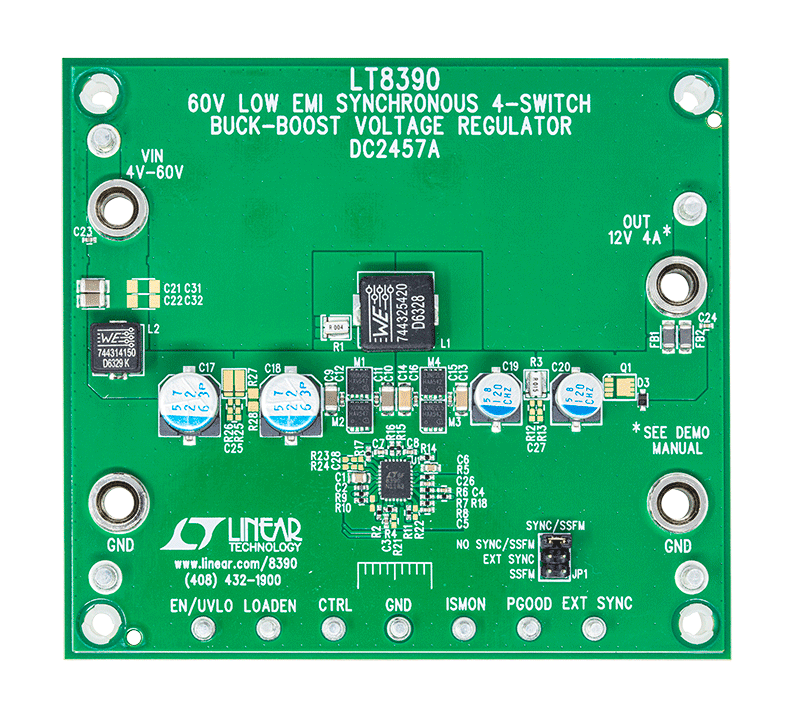

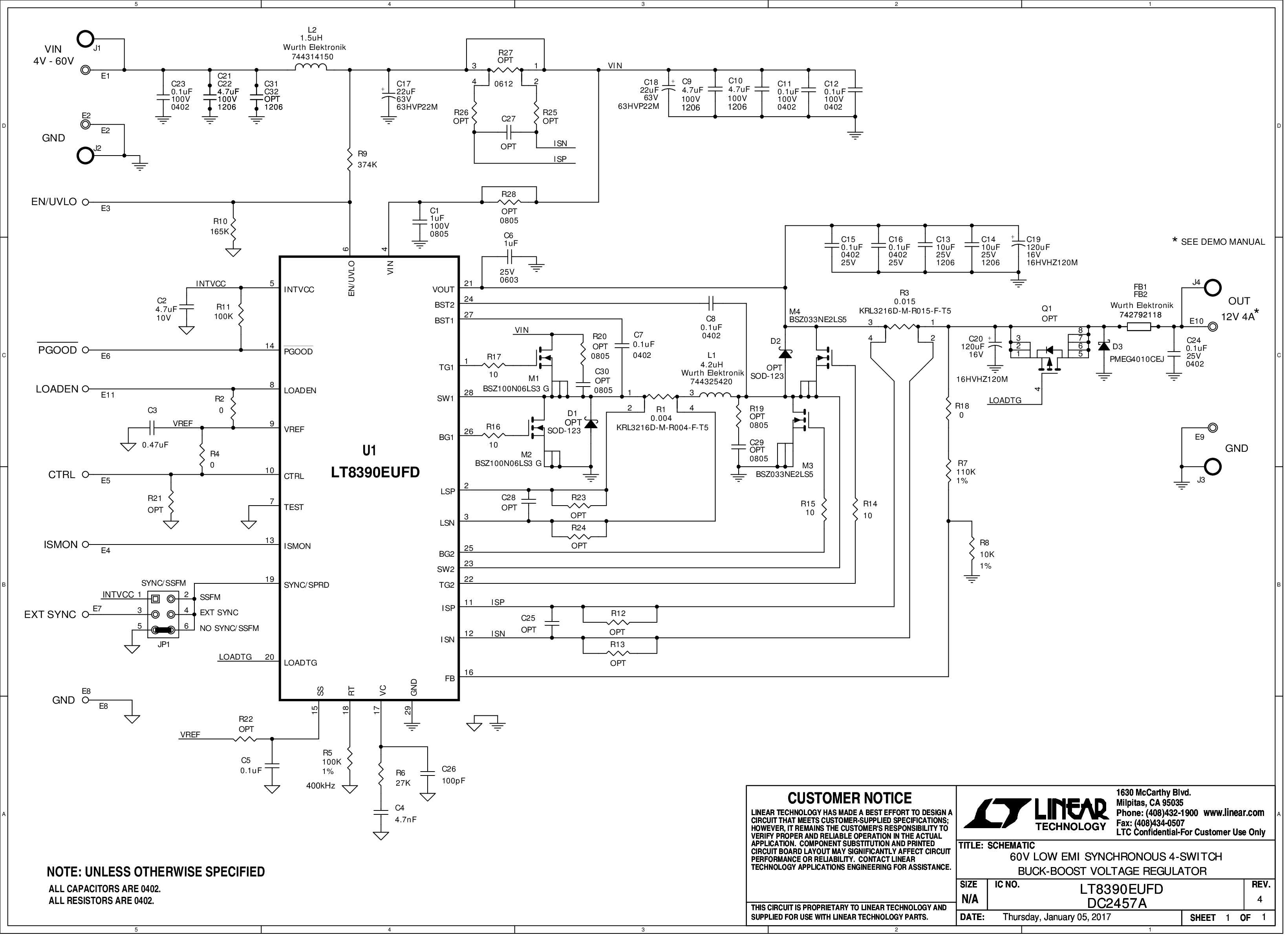

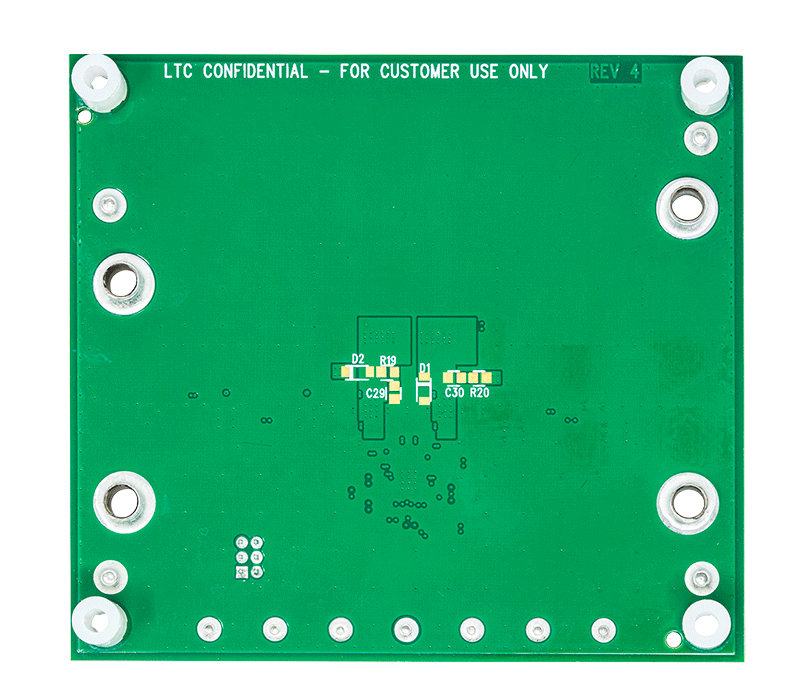

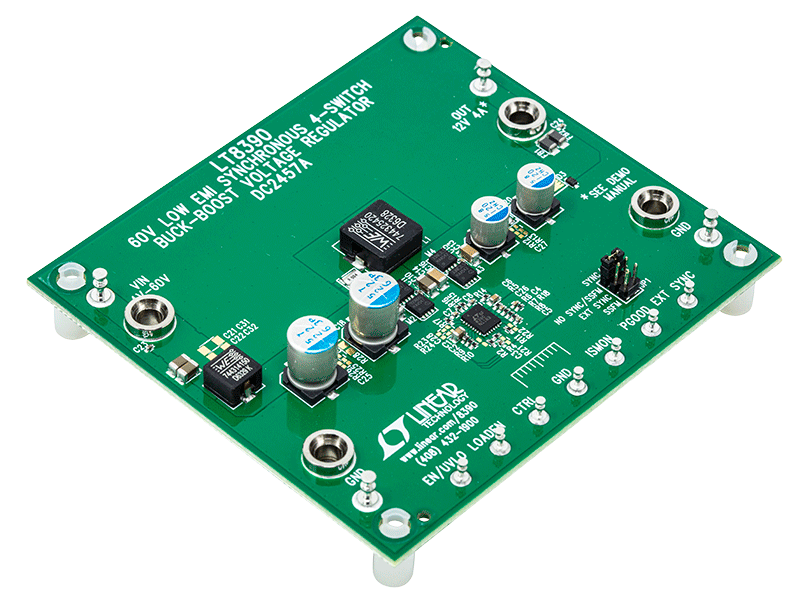

DC2457A Evaluation Board DC2457A Evaluation Board - Top View DC2457A Evaluation Board - Bottom View DC2457A - Schematic
DC2431A
LT8390EFE Demo Board | Sync Buck-Boost, 9V ≤ VIN ≤ 36V, VOUT = 12V @ 25A

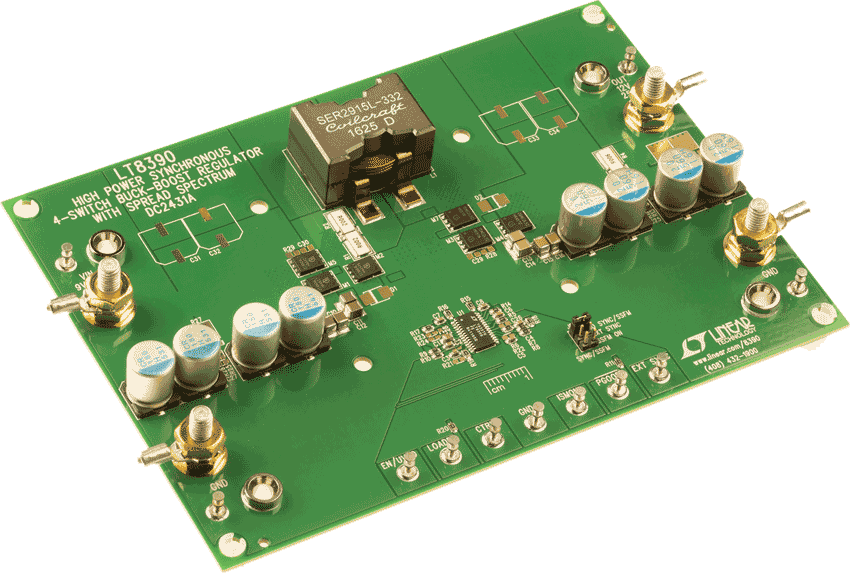

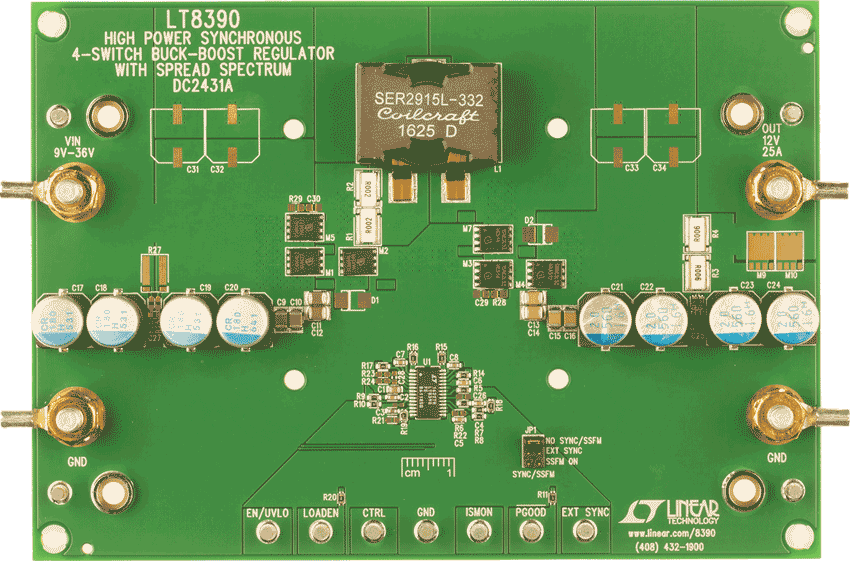

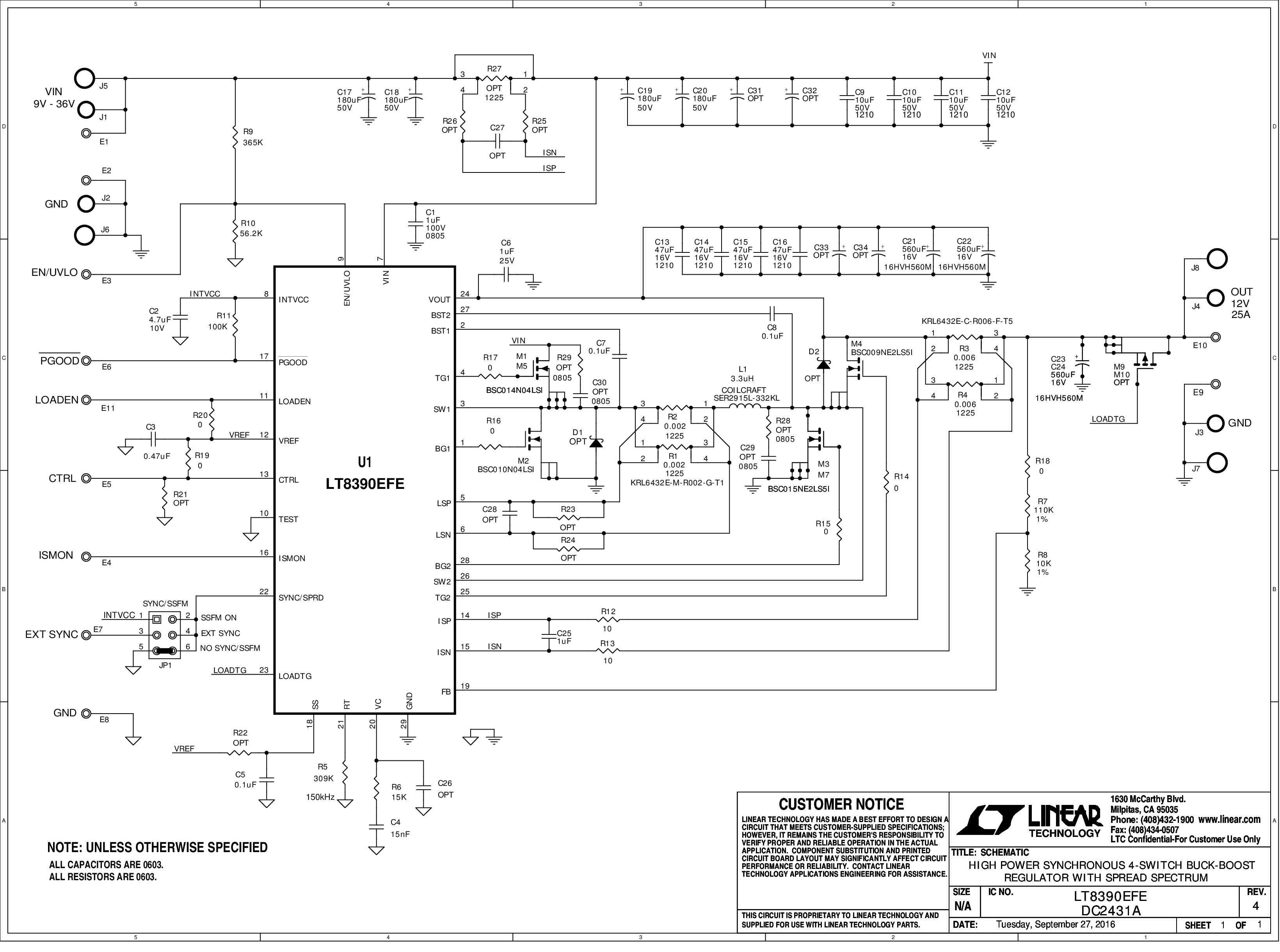

DC2431A Demo Board DC2431A Demo Board DC2431A Demo Board DC2431A Demo Board DC2431A - Schematic
DC2825A
LT8390 演示板 | 12VOUT、120W 同步 4 开关降压-升压型稳压器
DC2825A
