LT3980

量产

具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器

数据手册产品选型表

产品模型: 10

Viewing:

产品详情

宽输入电压范围：工作时为 3.6V 至 58V
过压闭锁功能可保护电路安全承受 80V 瞬态电压
2A 最大输出电流
低纹波 (<15mV_P-P) 突发模式 (Burst Mode^®) 操作：
I_Q = 85μA (在 12V_IN 至 3.3V_OUT)
可调开关频率：100kHz 至 2.4MHz
低停机电流：I_Q < 1μA
箝位二极管电流检测可保护电路免遭短路和输入过压条件的损坏
可同步频率范围：250kHz 至 2MHz
电源良好标记
饱和开关设计：200mΩ 接通电阻
热保护
软起动能力
小外形 16 引脚耐热性能增强型 MSOP 和 3mm x 4mm DFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3980EDE#PBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980EDE#TRPBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980EMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980EMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980HMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980HMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980IDE#PBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980IDE#TRPBF	14-Lead DFN (4mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980IMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3980IMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3980EMSE#PBF	量产
LT3980EMSE#TRPBF	量产
LT3980HMSE#PBF	量产
LT3980HMSE#TRPBF	量产
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3980EMSE#PBF	量产
LT3980EMSE#TRPBF	量产
LT3980HMSE#PBF	量产
LT3980HMSE#TRPBF	量产
2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LT3980EMSE#PBF	量产
LT3980EMSE#TRPBF	量产
LT3980HMSE#PBF	量产
LT3980HMSE#TRPBF	量产
LT3980IMSE#PBF	量产
LT3980IMSE#TRPBF	量产
2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LT3980IDE#PBF	量产
LT3980IDE#TRPBF	量产
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3980IMSE#PBF	量产
LT3980IMSE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
PowerPath、理想二极管和负载开关 1
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器

部分模型	产品周期	描述
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3980

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT3980EMSE Demo Board | 6.8V ≤ VIN ≤ 58V (80V Transients), VOUT = 5V @ 2A

立即购买更多内容

产品详情

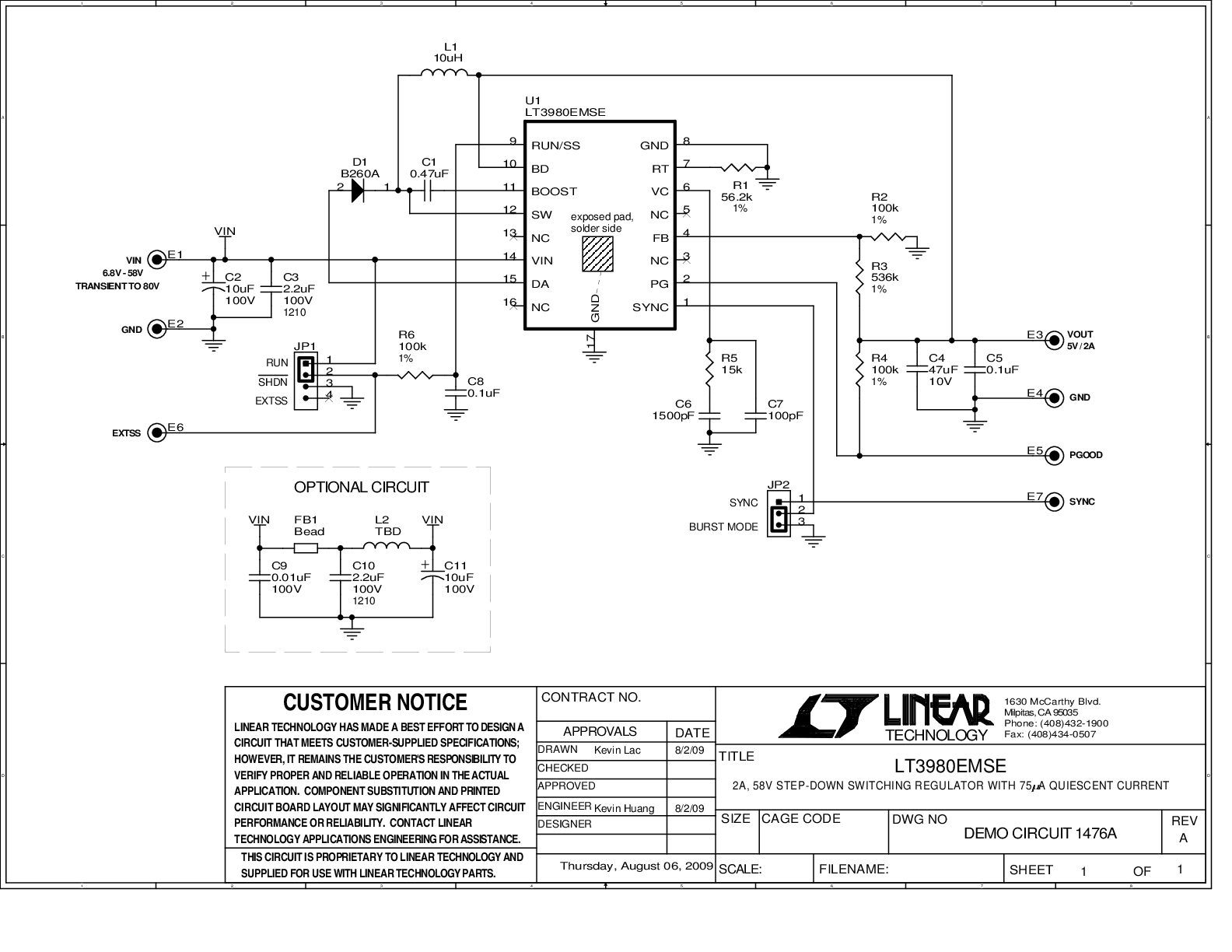

Demonstration circuit 1476A is a 2A, 58V step-down switching regulator with 75µA quiescent current featuring the LT3980EMSE. The demo board is designed for a 5V/2A output from a 6.8V to 58V input with transients up to 80V.

资料

DC1476A - Schematic
33.00K

DC1476A - Demo Manual
655.00K

DC1476A - Design Files
720.00K
