LT3791-1

量产

60V、四开关、同步降压-升压型控制器

产品模型: 8

Viewing:

产品详情

四开关单电感器架构允许 V_IN 高于、低于或等于 V_OUT

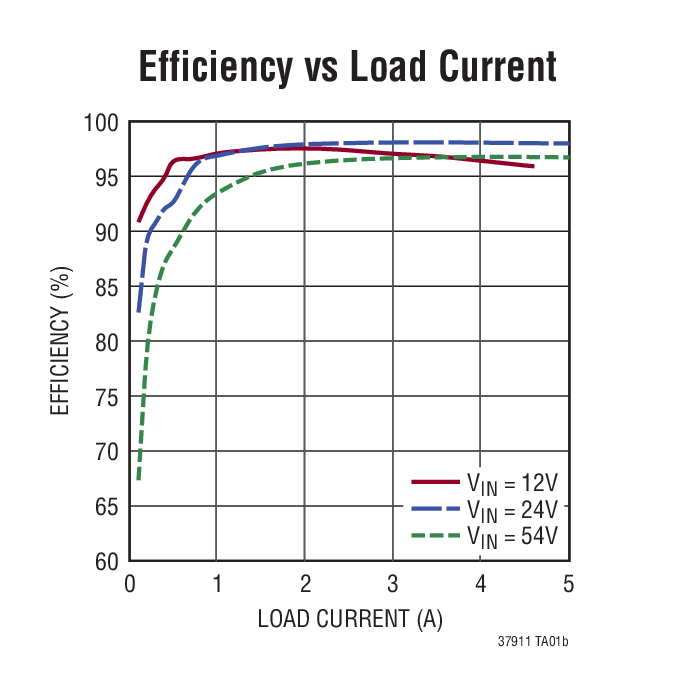

同步开关：效率高达 98.5%
宽 V_IN 范围：4.7V 至 60V
2% 输出电压准确度：1.2V ≤ V_OUT < 60V
6% 输出电流准确度：0V ≤ V_OUT < 60V
采用电流监视器输出进行输入和输出电流调节
在降压或升压模式中无上管 FET 刷新
停机期间 V_OUT 与 V_IN 断接
C/10 充电终止和输出短路标记

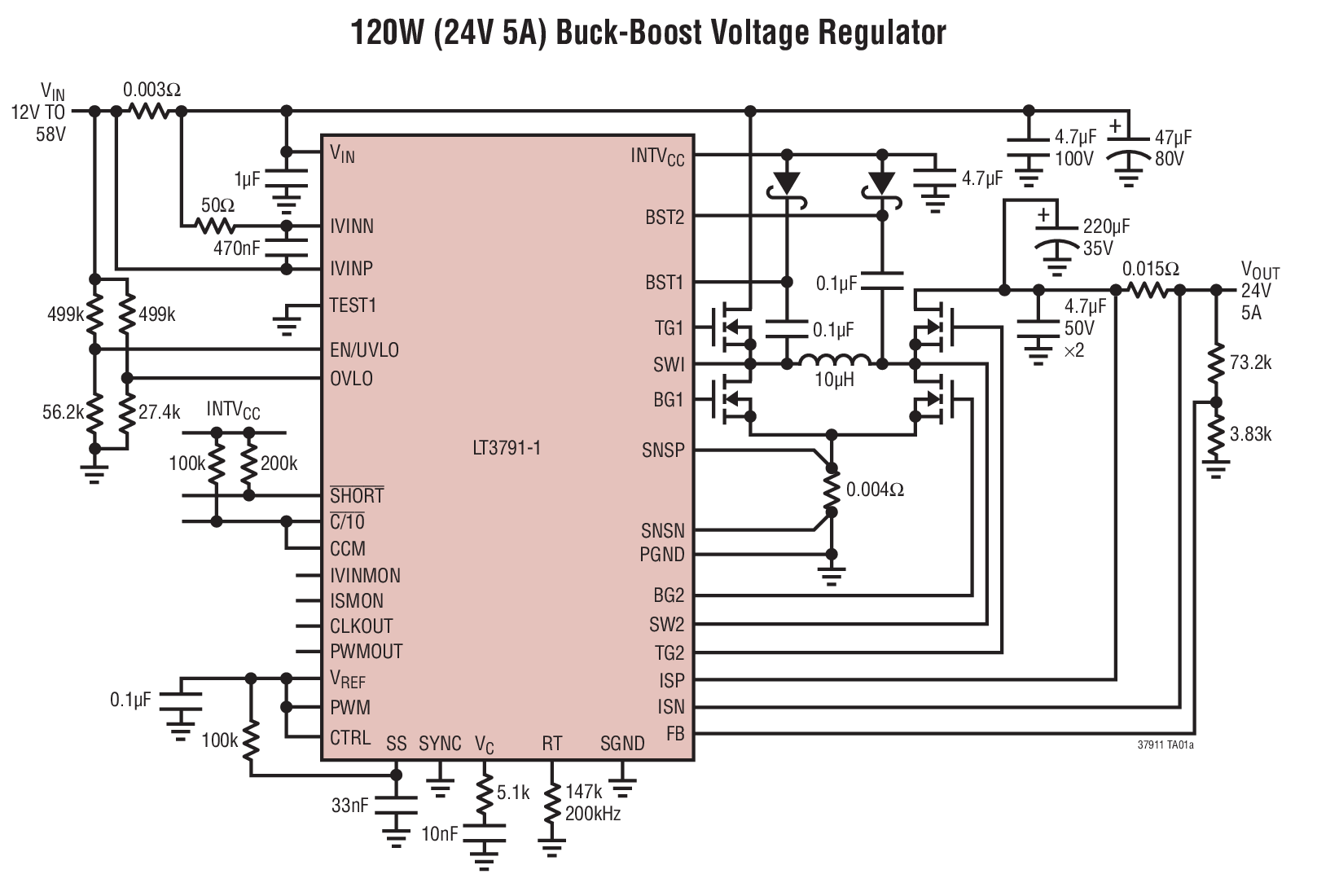

每个 IC 能提供 100W 或更大的功率

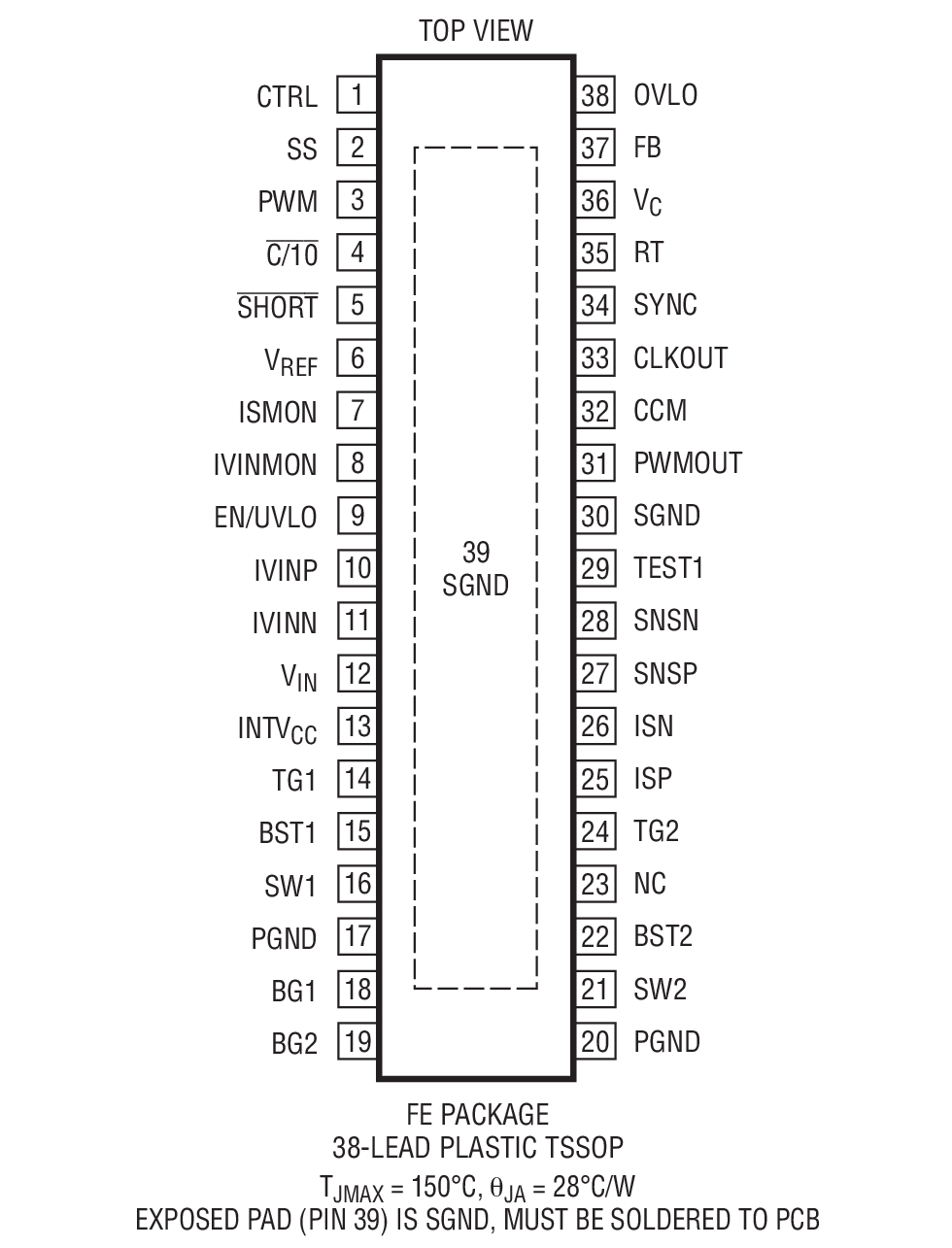

具裸露衬垫的 38 引脚 TSSOP 封装

LT^®3791-1 是一款同步、四开关降压-升压型电压 / 电流调节器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节输出电压、输出电流或输入电流。恒定频率、电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中，无需上管 FET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换，LT3791-1 非常适合于汽车、工业、电信、甚至电池供电型系统中的电压稳压器、电池 / 超级电容器充电器应用。

对于新设计，我们推荐使用 LT8390：60V 同步四开关、降压-升压控制器，因为它比 LT3791-1 具有多项性能改进。


	特点
LT3791	OPEN LED 引脚
LT3791-1	用C/10 引脚终止标记替代 OPEN LED引脚

Applications

汽车、电信、工业系统
高功率电池供电型系统

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3791EFE-1#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791EFE-1#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791HFE-1#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791HFE-1#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791IFE-1#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791IFE-1#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791MPFE-1#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3791MPFE-1#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LT3791EFE-1#PBF	量产
LT3791EFE-1#TRPBF	量产
LT3791HFE-1#PBF	量产
LT3791HFE-1#TRPBF	量产
LT3791IFE-1#PBF	量产
LT3791IFE-1#TRPBF	量产
LT3791MPFE-1#PBF	量产
LT3791MPFE-1#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LT3791EFE-1#PBF	量产
LT3791EFE-1#TRPBF	量产
LT3791HFE-1#PBF	量产
LT3791HFE-1#TRPBF	量产
LT3791IFE-1#PBF	量产
LT3791IFE-1#TRPBF	量产
LT3791MPFE-1#PBF	量产
LT3791MPFE-1#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
硅振荡器 1
LTC6930	量产	32.768kHz 至 8.192MHz 精准微功率振荡器
理想二极管电桥 1
LT4320	推荐新设计使用	理想二极管桥控制器
模拟温度传感器 1
LTC2995	量产	具警报输出的温度传感器和双通道电压监视器

部分模型	产品周期	描述
LT8390	推荐新设计使用	具扩展频谱的 60V、同步、四开关、降压-升压型控制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3791
LT3791-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
