LT3510

量产

单片式、双通道跟踪、2A 降压型开关稳压器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽输入范围：3.1V 至 25V
  • 两个具 2A 电流输出能力的开关稳压器
  • 至每个稳压器的独立电源
  • 可调 / 可同步的固定频率操作：250kHz 至 1.5MHz
  • 反相开关操作
  • 输出可并联
  • 输出之间的独立、顺序、比例式或绝对跟踪
  • 独立的软起动和电源良好引脚
  • 增强型短路保护功能
  • 低压差：95% 较大占空比
  • 低停机电流：< 10μA
  • 具裸露引线框架的 20 引脚 TSSOP 封装


LT3510
单片式、双通道跟踪、2A 降压型开关稳压器
3.3V and 1.8V Dual 2A Step-Down Converter with Output Tracking Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
硅振荡器 1
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
浪涌抑制器、过压和过流保护 1
LT4363
推荐新设计使用 具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960
推荐新设计使用 36V、纳安级电流、两输入电压监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3510
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1157A

LT3510EFE Demo Board | 4.5V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 2A, VOUT2 = 1.8V @ 2A

立即购买 更多内容

产品详情

Demo circuit 1157 is a dual monolithic step-down DC/DC converter featuring the LT3510. The demo circuit is designed for 3.3V and 1.8V outputs from a 4.5V to 24V input. The current capability of each channel is up to 2A. Both regulators features independent input voltage, feedback, soft-start and power good pins and the outputs can be configured to track each other.

DC1157A
LT3510EFE Demo Board | 4.5V ≤ VIN ≤ 24V, VOUT1 = 3.3V @ 2A, VOUT2 = 1.8V @ 2A

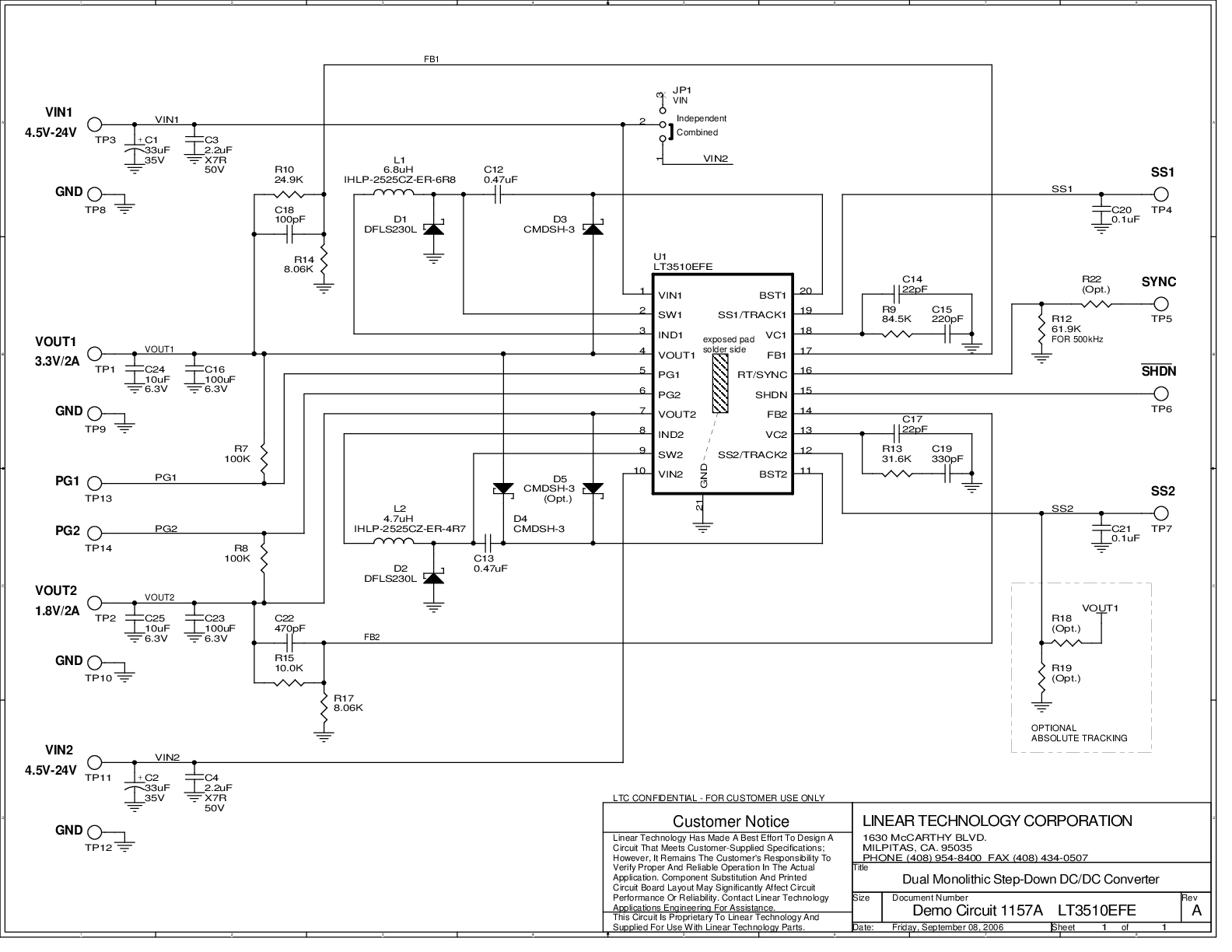

DC1157A - Schematic

参考电路

DK-START-4CGX15N Starter Kit
DK-START-4CGX15N Starter Kit
LTC Parts List
DK-START-4CGX15N Block Diagram
DK-START-4CGX15N Power Tree
Altera Cyclone IV GX Transceiver Starter Kit 参考设计

查看参考设计详情

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Cyclone IV GX Transceiver Starter Kit
DK-START-4CGX15N Starter Kit
LTC Parts List
DK-START-4CGX15N Block Diagram
DK-START-4CGX15N Power Tree
