LTC4412

推荐新设计使用

采用 ThinSOT 封装的低损耗 PowerPath 控制器

数据手册 (Rev. C) 产品选型表

产品模型: 12

Viewing:

产品详情

电源“或”二极管的低损耗替代器件
极少的外部元件
在直流源之间自动切换
利用多节电池简化负载分配
低静态电流：11μA
交流/直流适配器电压范围：3V至28V
电池电压范围：2.5V至28V

电池反接保护
可驱动几乎任何尺寸的MOSFET，以满足各种电流要求
MOSFET栅极保护箝位
手动控制输入
薄型(1mm) ThinSOT^™封装
通过AEC-Q100汽车应用认证

LTC^®4412 控制一个外部 P 沟道 MOSFET，以造就一种用于电源切换或负载均分的近理想型二极管功能。这实现了多个电源的高效 “合路” 操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的压降通常为 20mV。对于那些采用了一个墙上适配器或其他辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4412 的互连来实现多个电池之间的负载均分或从单个充电器来对多个电池进行充电。

LTC4412 的宽电源工作范围支持采用 1 至 6 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 11μA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P 沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET，并将 STAT 引脚置于低电平。

LTC4412 采用扁平 (高度仅 1mm) ThinSOT 封装。


	电源电压范围
LTC4412	2.5V – 28V（最大值36V）
LTC4412HV	2.5V – 36V（最大值40V）

应用

蜂窝电话
笔记本电脑和手持式电脑
数码相机
USB 供电外设
不间断电源
逻辑控制型电源开关

产品模型: 12

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4412ES6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412ES6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412ES6#WTRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412ES6#WTRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HS6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HS6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HS6#WTRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412HS6#WTRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412IS6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412IS6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412MPS6#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4412MPS6#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
PowerPath、理想二极管和负载开关 1
LTC4370	推荐新设计使用	双电源二极管 “合路” 电流平衡控制器
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
浪涌抑制器、过压和过流保护 1
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC4370	推荐新设计使用	双电源二极管 “合路” 电流平衡控制器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC4365	推荐新设计使用	欠压、过压和电源反向保护控制器

工具及仿真模型

LTspice 4

LTspice中提供以下器件型号：

LTC4412
LTC4412HV

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

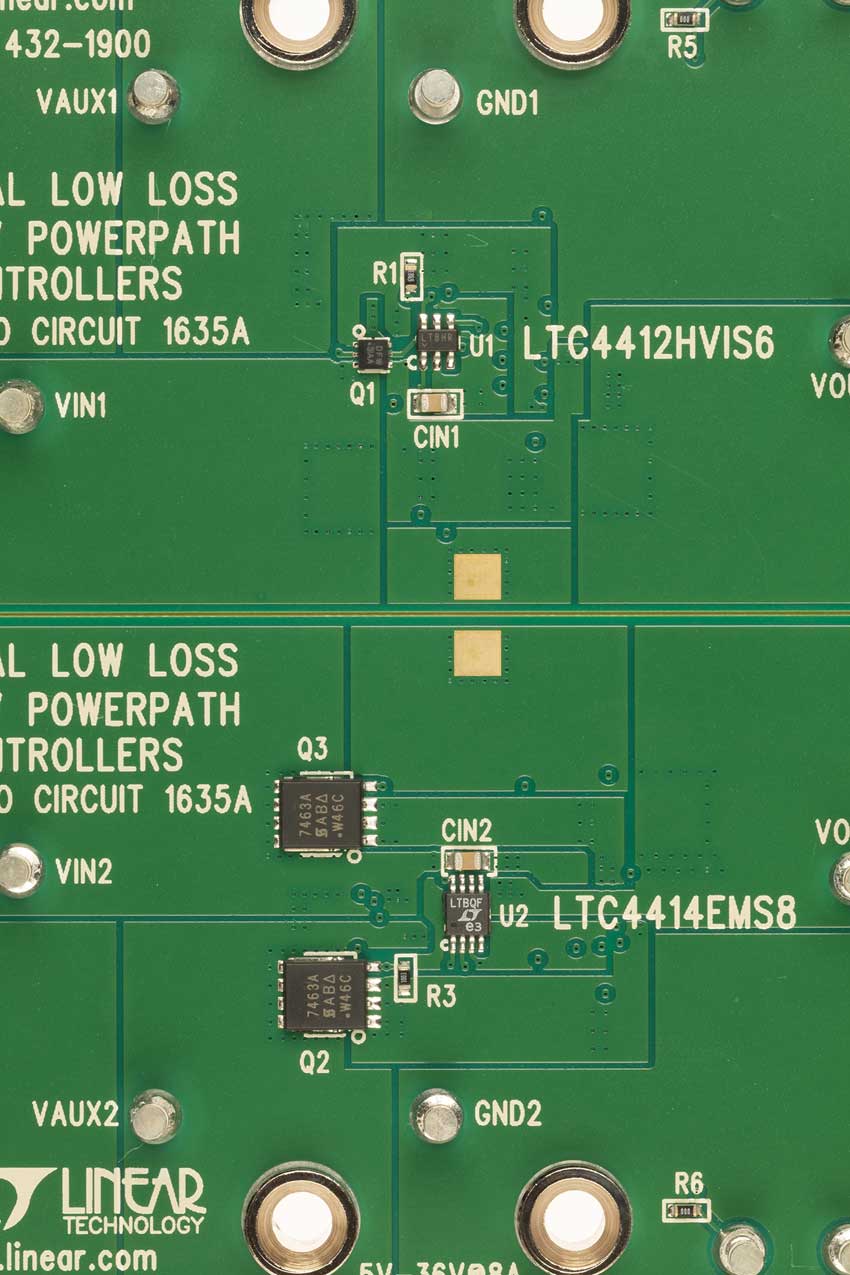

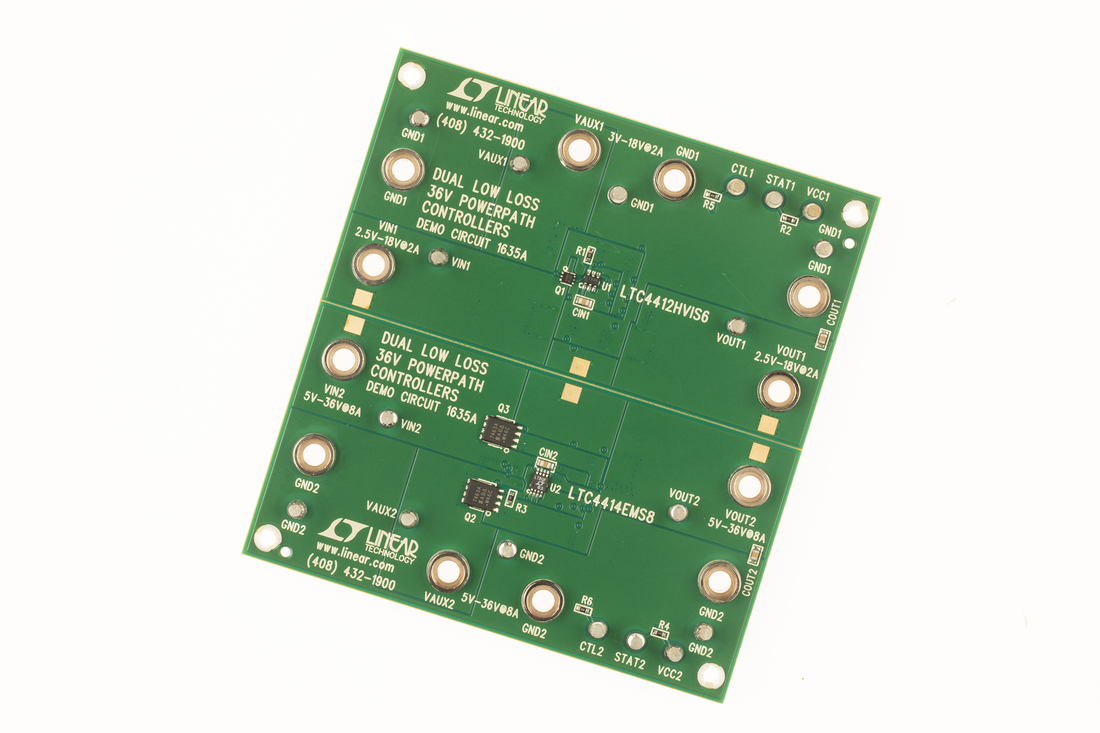

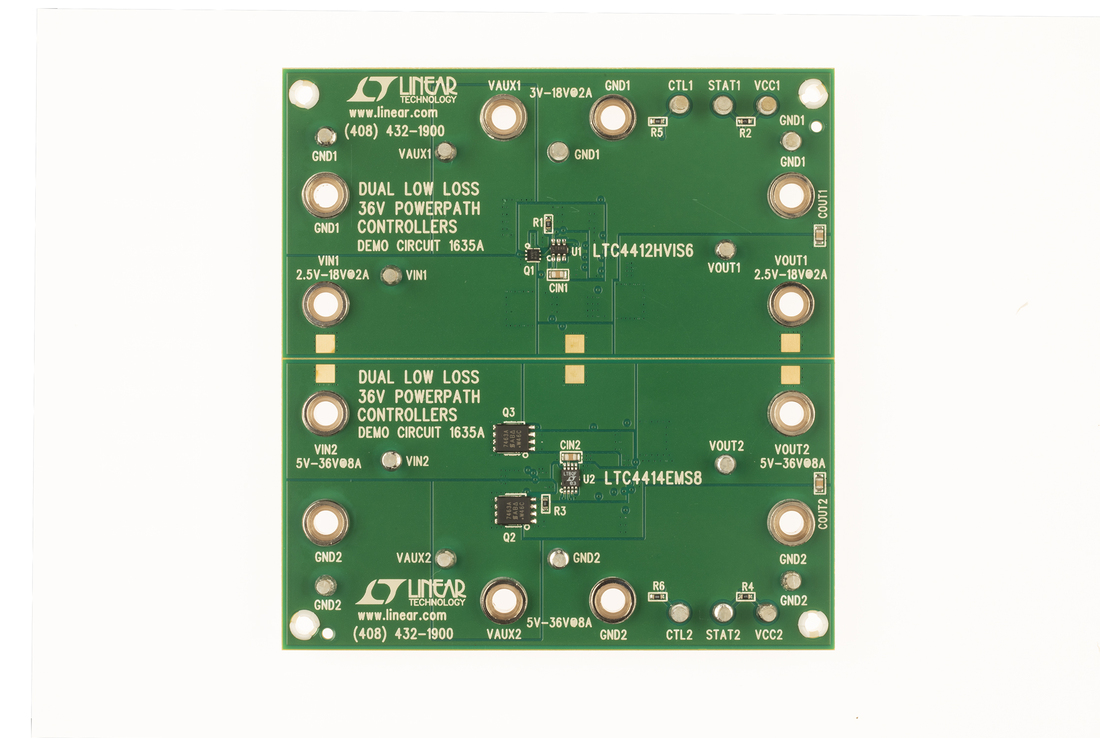

LTC4412/LTC4414演示板 | VIN1 = 2.5V 36V/VIN2 = 5V to 36V , VOUT1 @ 2A/VOUT2 @ 8A

立即购买更多内容

产品详情

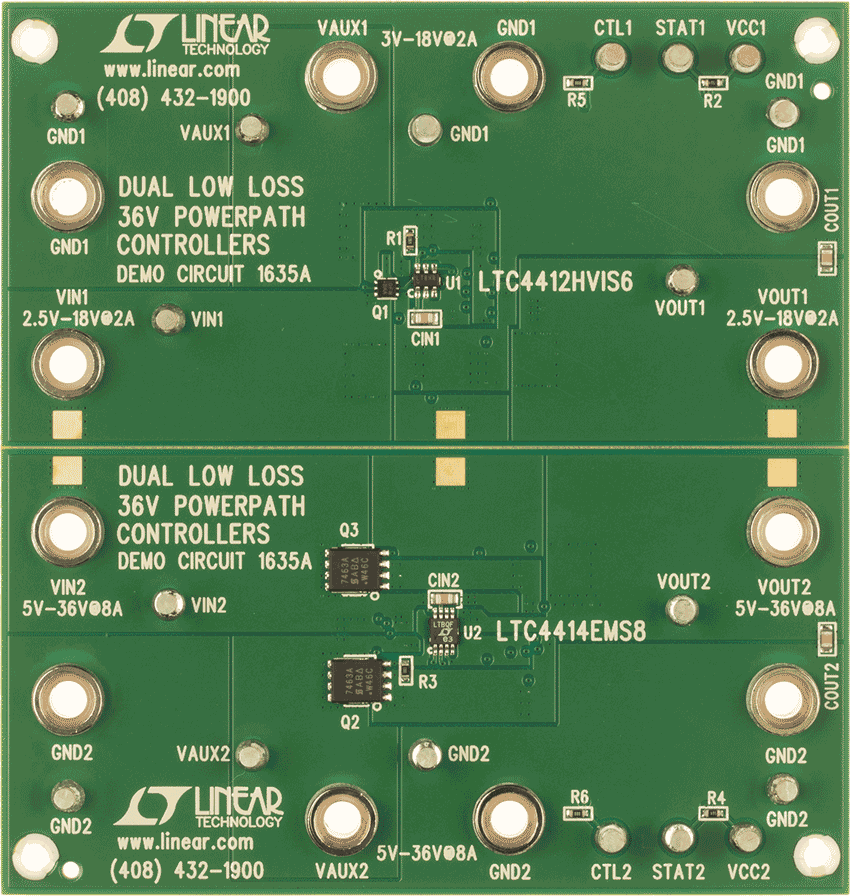

DC1635A演示板适用于：

LTC4412HV 36V、低损耗PowerPath控制器，采用ThinSOT封装

LTC4414 36V、低损耗PowerPath控制器，用于大型PFET

LTC4412低损耗PowerPath控制器，采用ThinSOT封装

资料

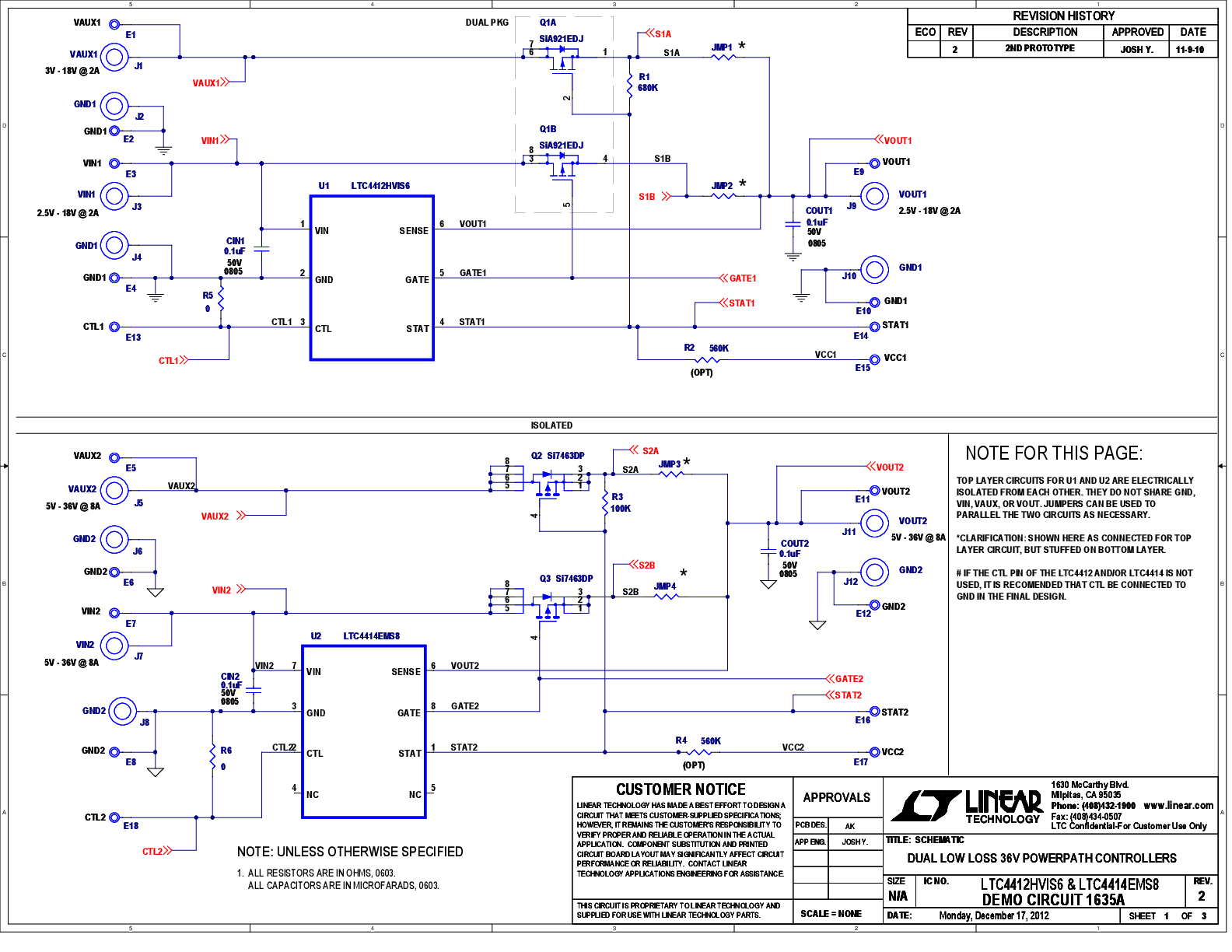

DC1635A - Schematic
98.00K

DC1635A - Demo Manual
329.00K

DC1635A - Design Files
1.00M

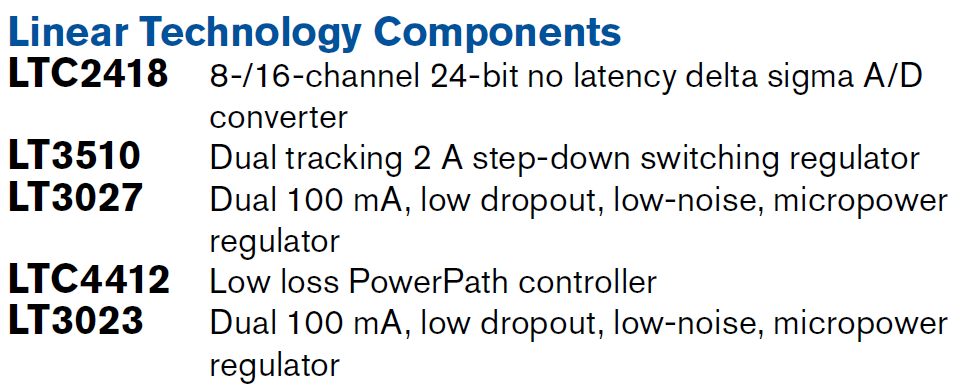

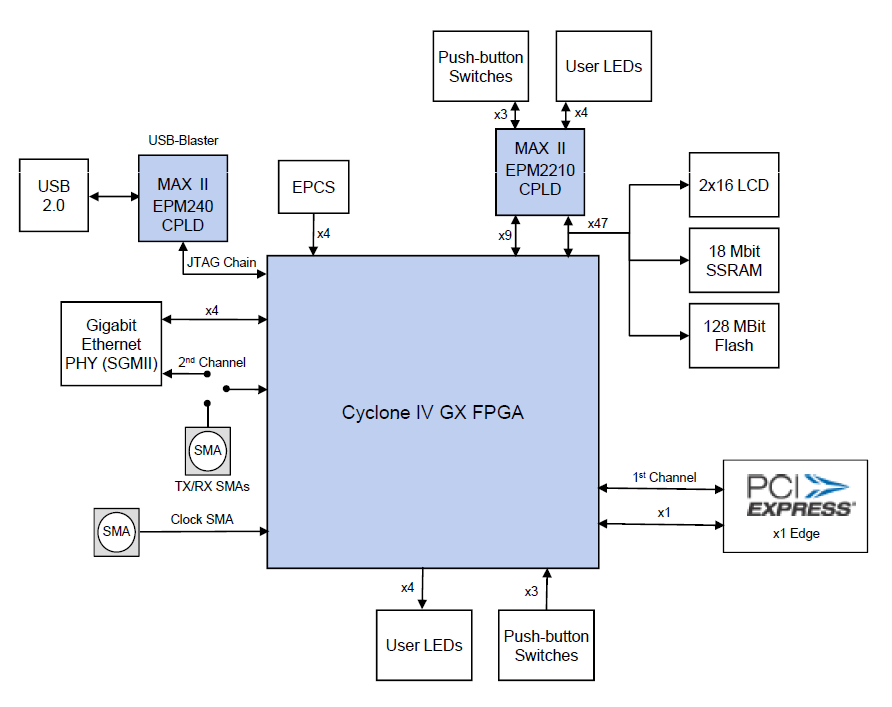

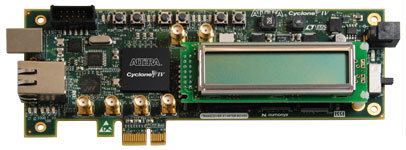

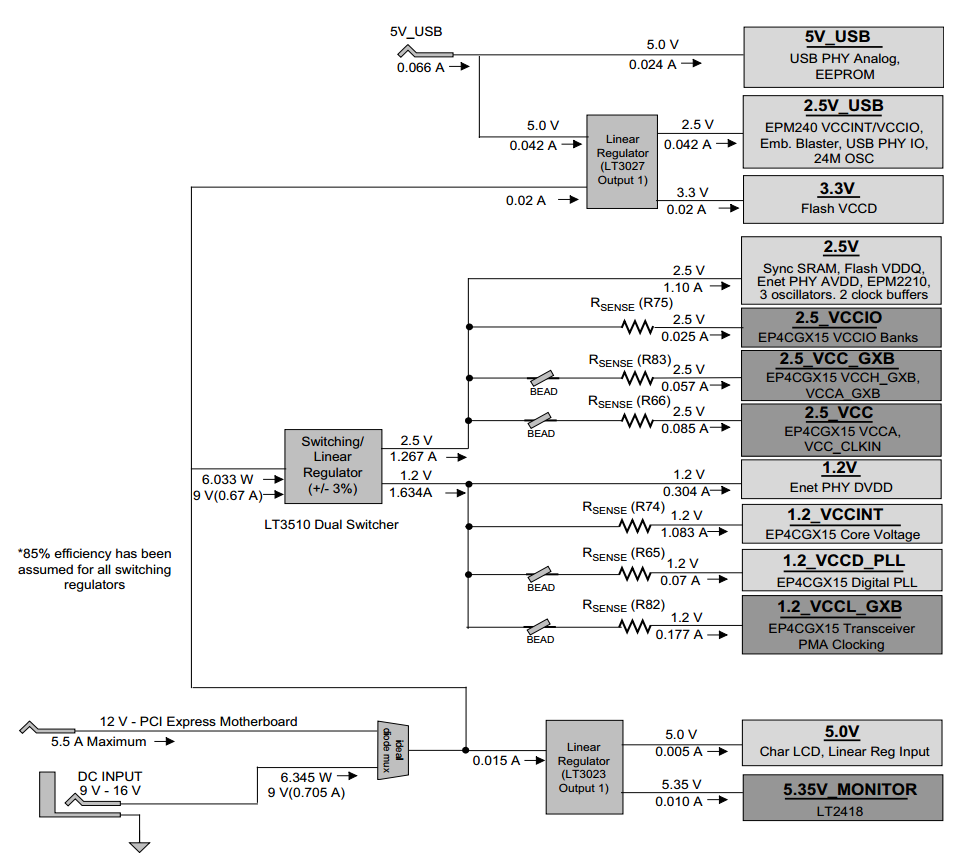

参考电路

查看参考设计详情

特性和优点

Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
Our reference designs are supported by an intuitive design tool set and IP
Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
