LT1930

量产

采用 ThinSOT 封装的 1A，1.2MHz/2.2MHz 升压型 DC/DC 转换器

数据手册 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 1.2MHz 开关频率 (LT1930)
  • 2.2MHz 开关频率 (LT1930A)
  • 低 VCESAT 开关：在 1A 电流时为 400mV
  • 高输出电压：高达 34V
  • 从 3.3V 输入可得到 5V/480mA (LT1930)
  • 从 5V 输入可得到 12V/250mA (LT1930A)
  • 宽输入范围：2.6V 至 16V
  • 采用小型表面安装组件
  • 低停机电流：< 1µA
  • 扁平外型 (1mm) ThinSOT™ 封装
  • 与 LT1613 引脚兼容
LT1930
采用 ThinSOT 封装的 1A，1.2MHz/2.2MHz 升压型 DC/DC 转换器
Figure 1. 5V to 12V, 300mA Step-Up DC/DC Converter Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 3

设计笔记 1

技术文章 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
浪涌抑制器、过压和过流保护 1
LTC4365
推荐新设计使用 欠压、过压和电源反向保护控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

  • LT1930
  • LT1930A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6

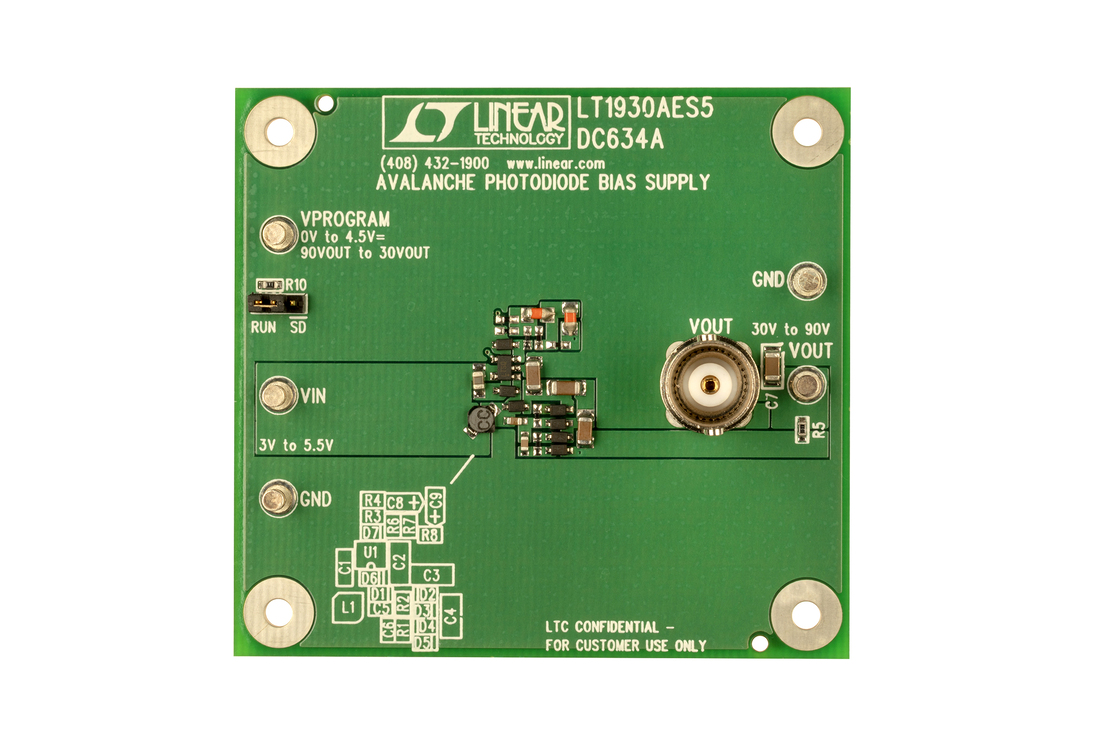

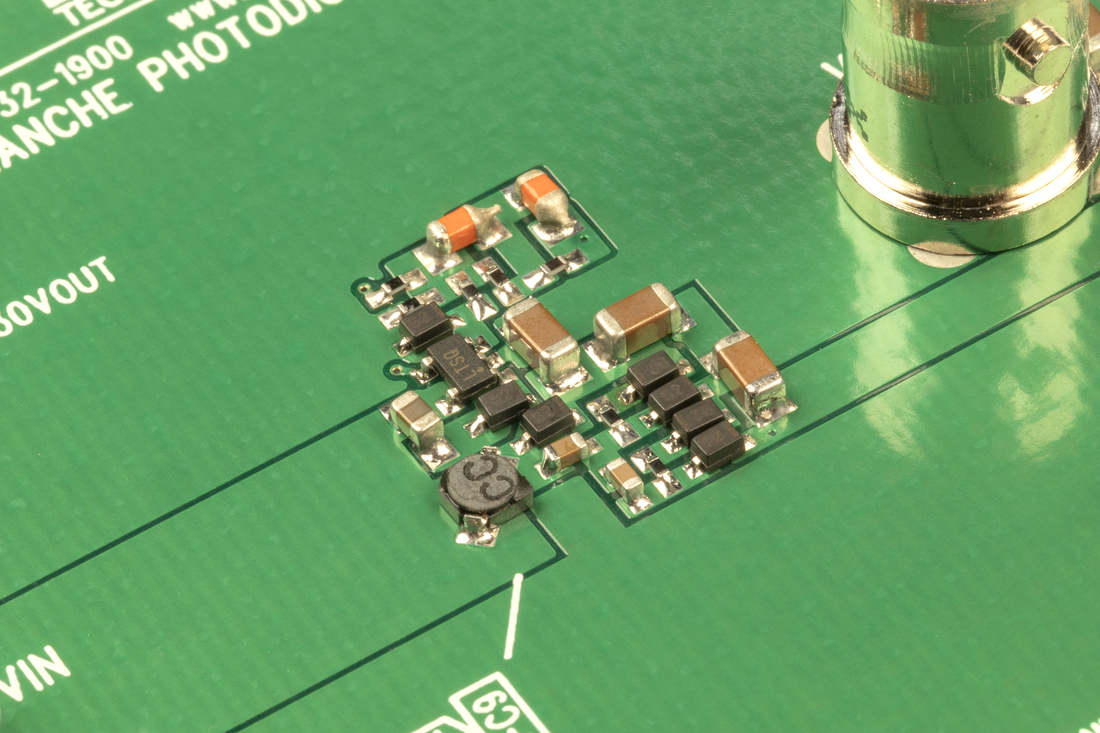

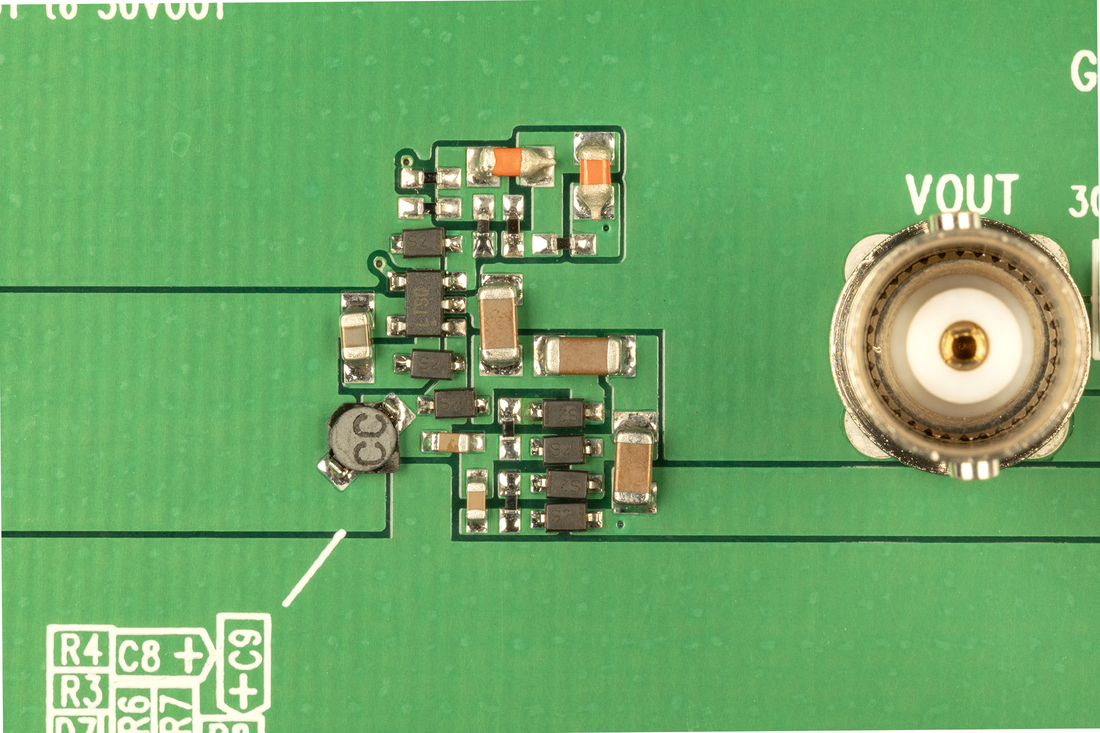

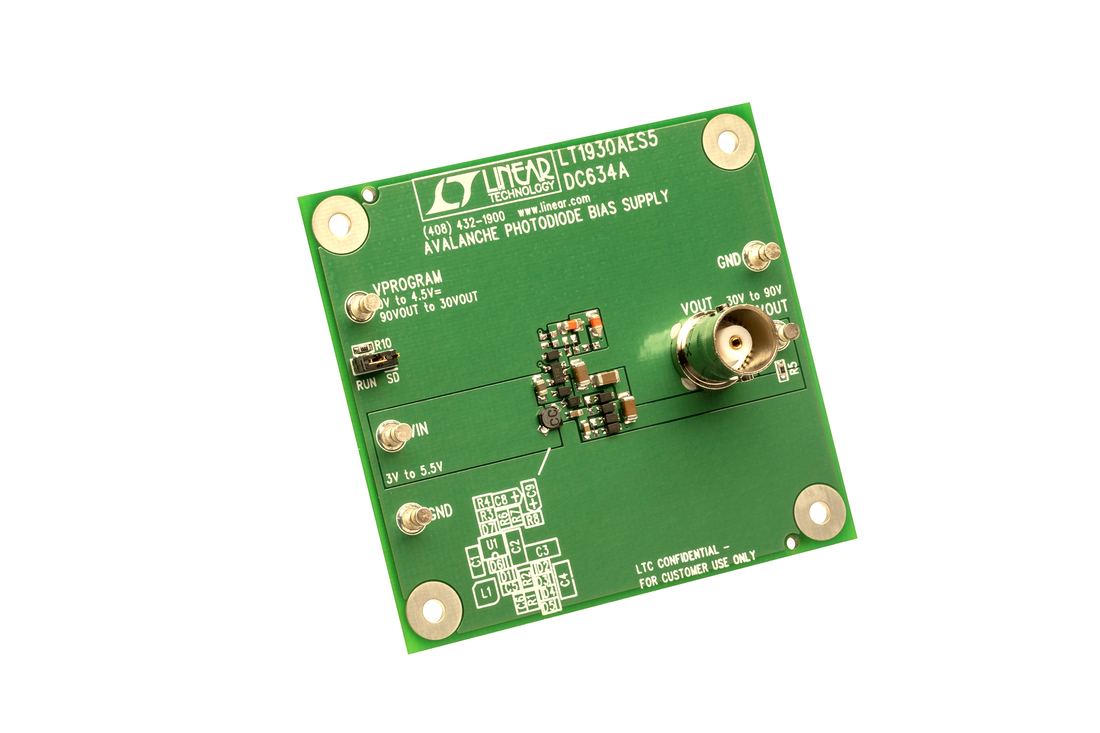

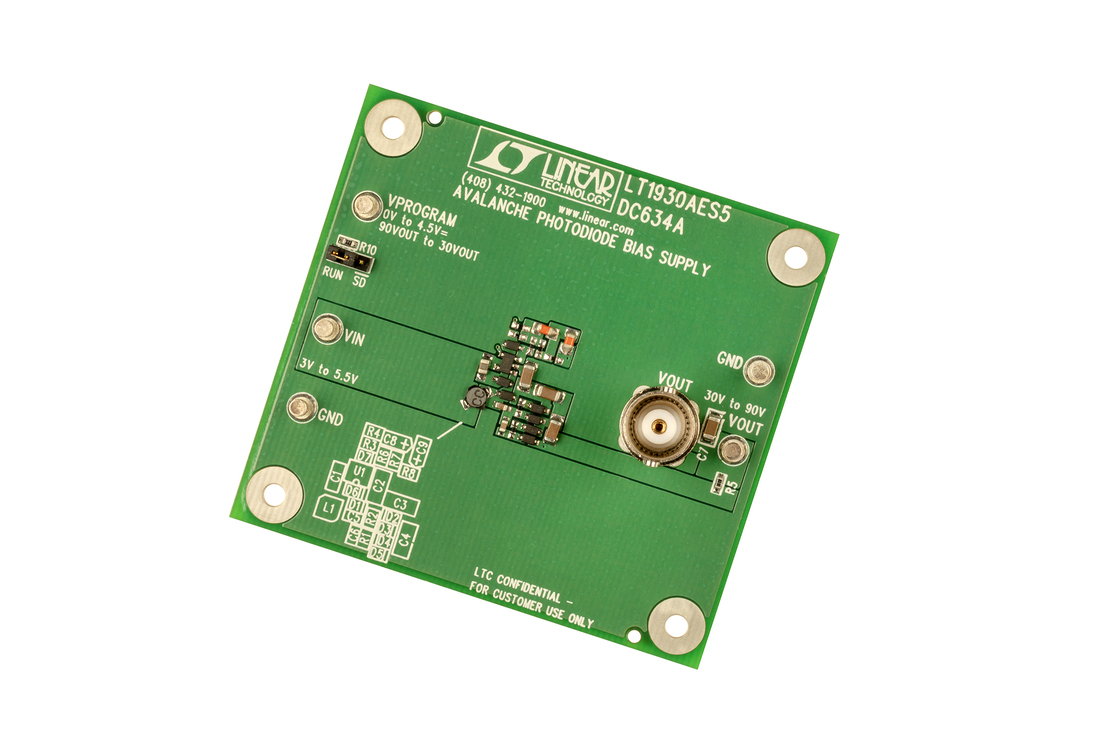

DC634A

LT1930AES5演示板 | APD偏置电源，3V至5.5V输入，VOUT = 30V至90V（高达2mA）

立即购买 更多内容

产品详情

演示电路634是一款低噪声雪崩光电二极管(APD)偏置电源，内置LT1930A。该电路具有3V至5.5V的输入电压，在输出（0V控制电压）下提供90V (2mA)。可通过增加控制电压（最大4.5V）来调整30V至90V范围内的输出电压，从而有效地更改反馈节点中的电流以调整输出电压。

eval board
schematic 7
DC383B

LTC1930ES5/LTC1931ES5演示板 | 3个电路：升压/SEPIC/逆变器，5VIN至12VOUT1 (300mA)、10V-16VIN至12VOUT2 (300mA)、12VIN至-12VOUT3 (350mA)

立即购买 更多内容

产品详情

演示电路383B是一款多用途演示板，内置LT1930和LT1931。该演示板提供三个独立的DC/DC转换器。升压电路可在300mA最大负载下将5V输入转换为12V输出。SEPIC电路可从10V~16V可变输入中产生12V/300mA输出。该逆变器电路设计用于需要-12V/350mA和正12V输入的应用。.

eval board
schematic 8
DC397A

LT1930AES5/LT1931AES5演示板 | 3个电路：升压/SEPIC/逆变器：5VIN至12VOUT1 (250mA)、10V-16VIN至12VOUT2 (250mA)、12VIN至-12VOUT3 (250mA)

立即购买 更多内容

产品详情

演示电路397是一款多用途DC/DC开关稳压器，采用LT1930A和LT1931A稳压器和SOT-23封装。该演示板提供三个独立的DC/DC转换器以满足不同的应用需求。升压电路可在250mA最大负载下将5V输入转换为12V输出。SEPIC电路可产生恒定12V/250mA（最大负载）输出和10V~16V可变输入。该逆变器电路设计用于需要负12V/250mA（最大负载）和正12V输入的应用。所有三个电路旨在演示快速开关频率(2.2MHz)、内部36V/1A开关、宽输入范围和电路的小尺寸。
DC634A
LT1930AES5演示板 | APD偏置电源，3V至5.5V输入，VOUT = 30V至90V（高达2mA）

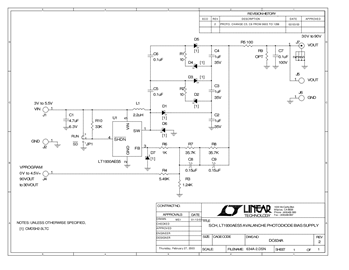

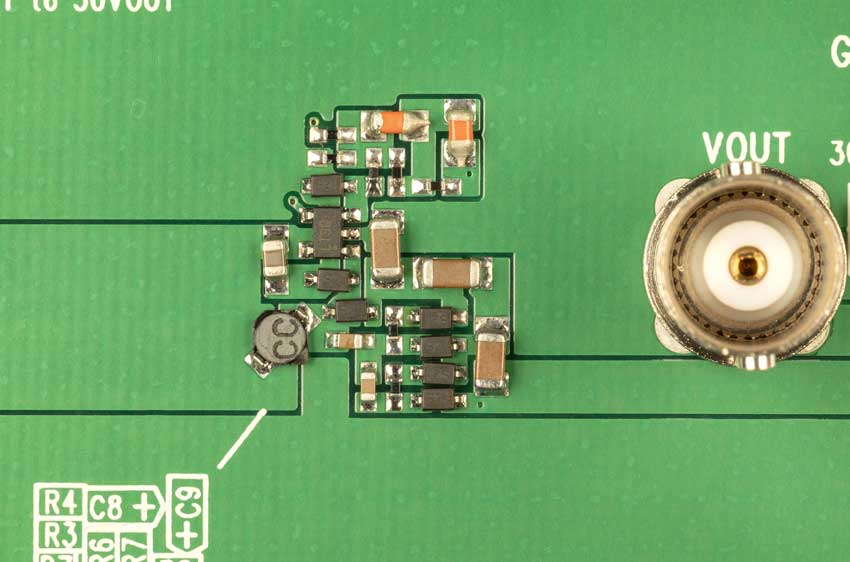

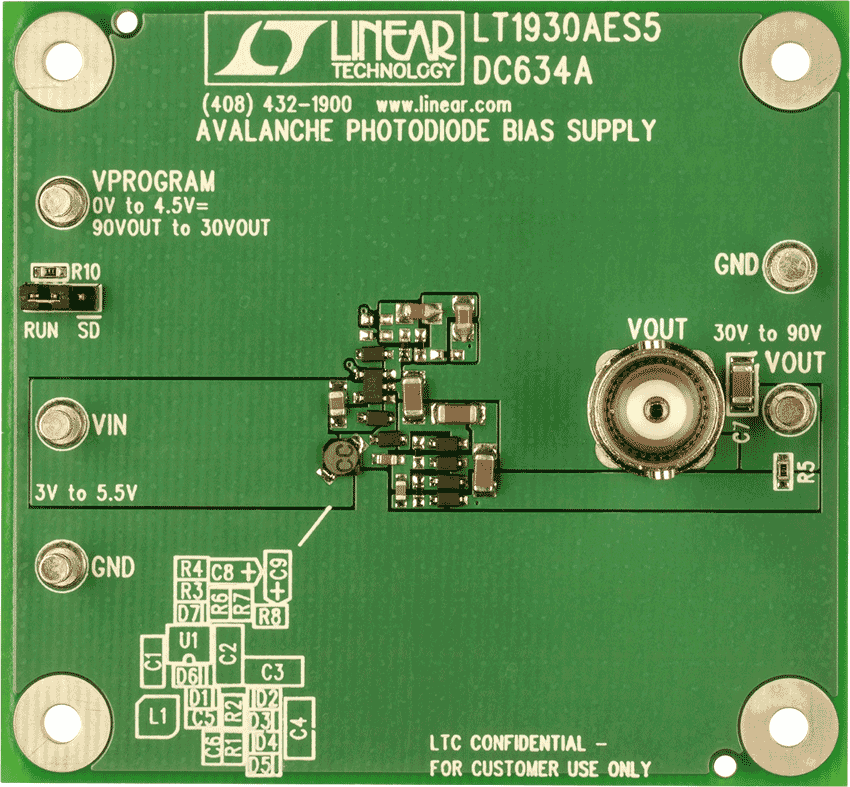

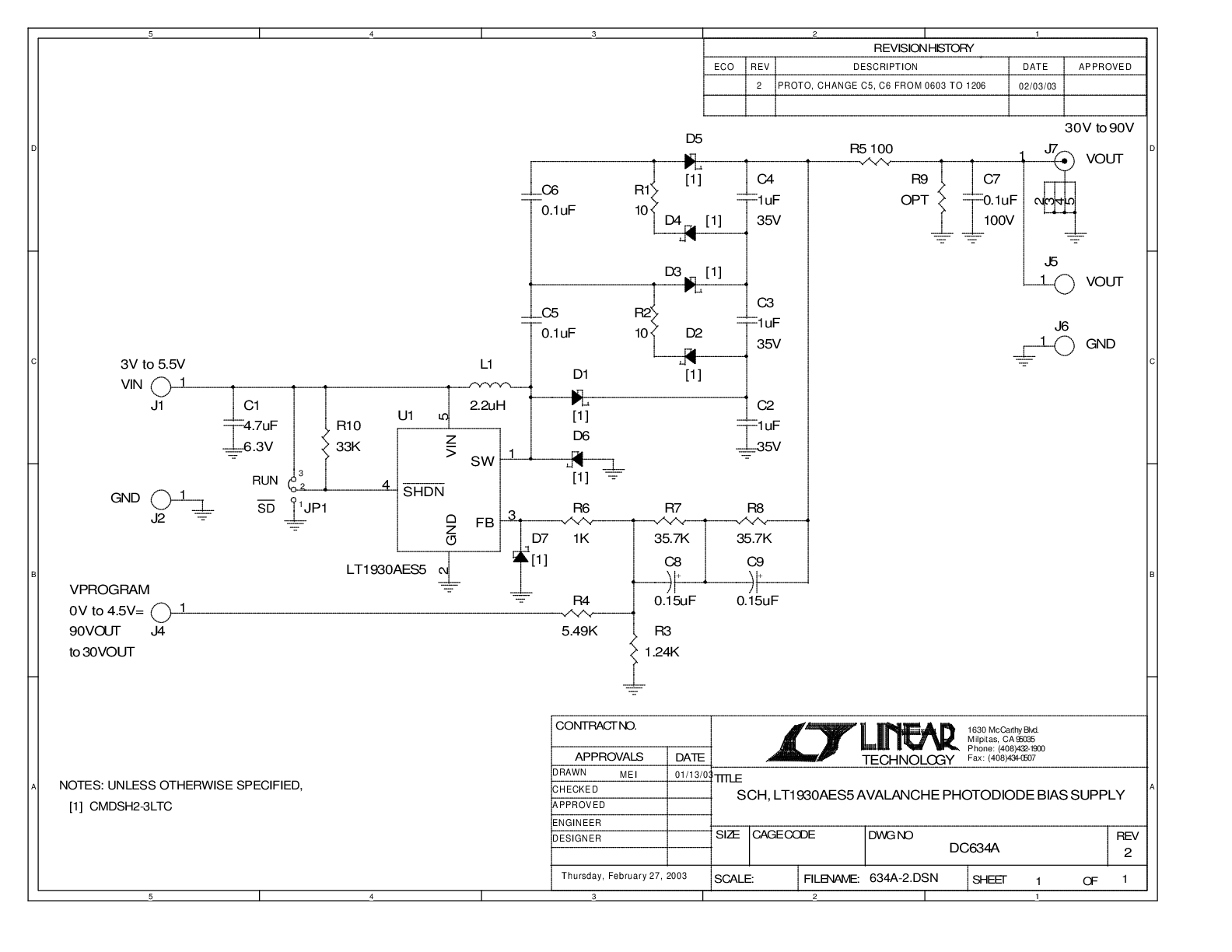

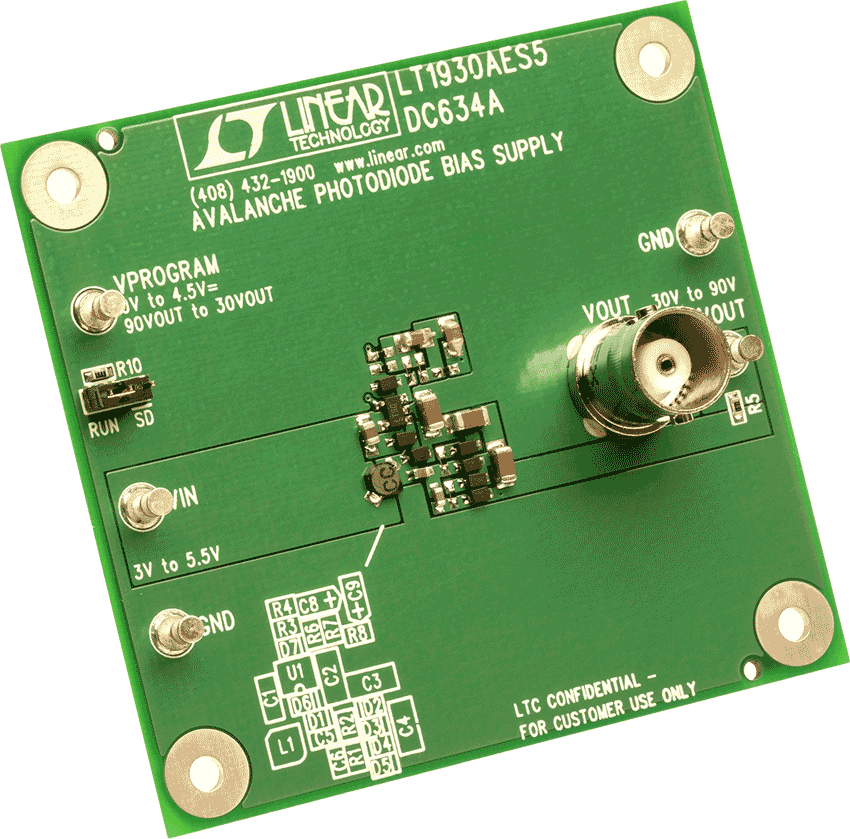

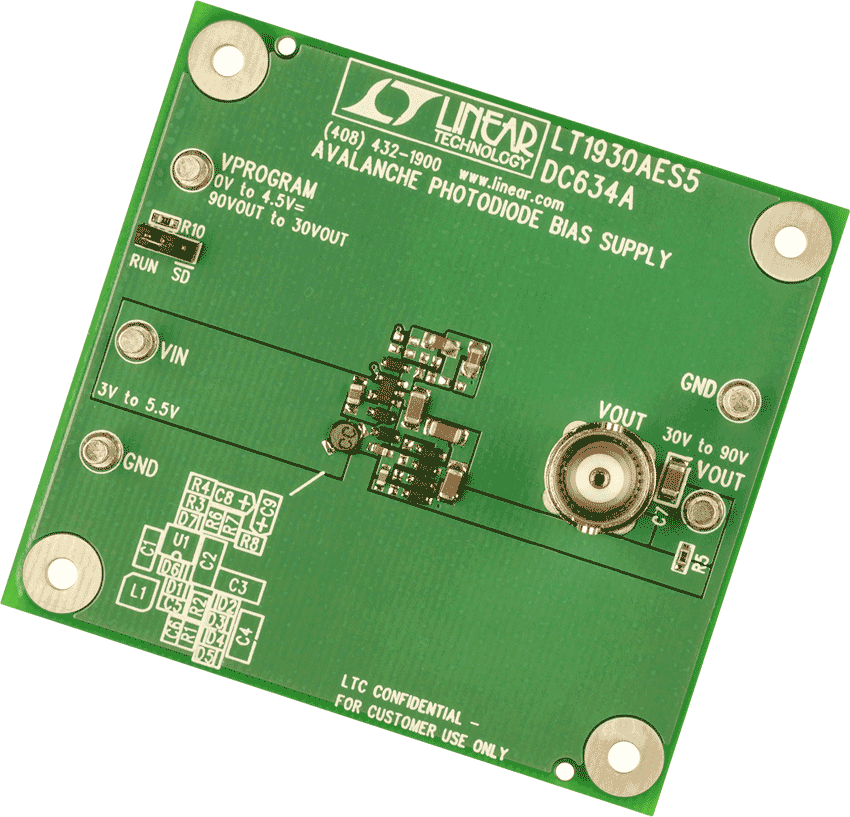

DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A Demo Board DC634A - Schematic
DC383B
LTC1930ES5/LTC1931ES5演示板 | 3个电路：升压/SEPIC/逆变器，5VIN至12VOUT1 (300mA)、10V-16VIN至12VOUT2 (300mA)、12VIN至-12VOUT3 (350mA)

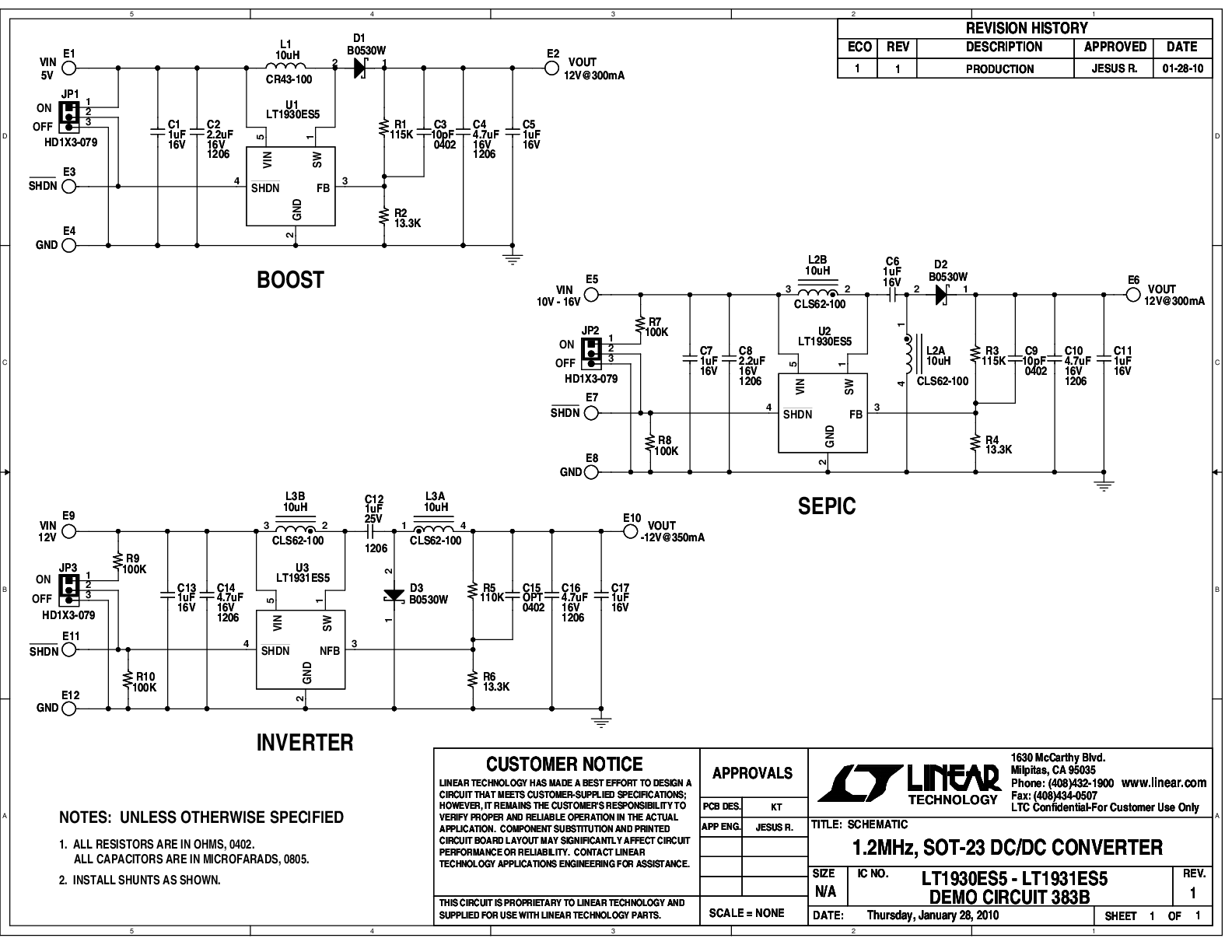

DC383B - Schematic
DC397A
LT1930AES5/LT1931AES5演示板 | 3个电路：升压/SEPIC/逆变器：5VIN至12VOUT1 (250mA)、10V-16VIN至12VOUT2 (250mA)、12VIN至-12VOUT3 (250mA)
DC397A - Schematic

参考电路

Figure 1. CN0556 Simplified Block Diagram
Figure 1. CN0556 Simplified Block Diagram
EVAL-CN0556-EBZ Evaluation Board - Angle View
EVAL-CN0556-EBZ Evaluation Board - Top View
EVAL-CN0556-EBZ Evaluation Board - Bottom View
CN0556 参考设计

Programmable High Current and Voltage Source/Sink Power Supply

查看参考设计详情

特性和优点

  • High Efficiency Buck or Boost DC-DC Converter
  • 14 V to 56 V Buck Input Voltage and 8 V to 14 V Boost Input Voltage
  • Fully Programmable Bidirectional Control and Monitoring
  • Seamless Buck-to-Boost Transition and Vice Versa
  • Buck Mode: 35 A Maximum Output Current
  • Boost Mode: 10 A Maximum Output Current
  • Undervoltage, Overvoltage, Overcurrent, and Reverse Current Protection
CN0556
Programmable High Current and Voltage Source/Sink Power Supply
Figure 1. CN0556 Simplified Block Diagram
EVAL-CN0556-EBZ Evaluation Board - Angle View
EVAL-CN0556-EBZ Evaluation Board - Top View
EVAL-CN0556-EBZ Evaluation Board - Bottom View
