HMC789
不推荐用于新设计InGaP HBT有源偏置MMIC放大器，0.7 - 2.8 GHz
- 产品模型
- 2

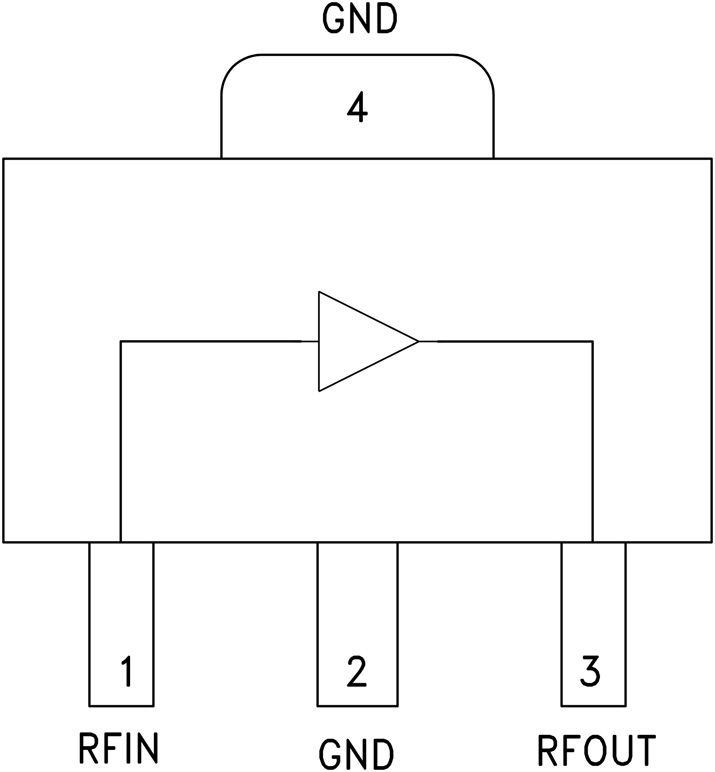

产品详情
- 高输出IP3： +42 dBm
- 高输出P1dB： +25 dBm
- 高增益： 18 dB
- 单电源： +5V
- PAE为45%（Pout为+25 dBm时）
- 业界标准SOT89封装
HMC789ST89E是一款高线性度GaAs InGaP HBT增益模块MMIC，工作频率范围为0.7至2.8 GHz，采用业界标准SOT89封装。 该放大器仅使用极小数量的外部元件和+5V单电源工作，其输出IP3可以优化为+45 dBm。 高输出IP3和高增益使HMC789ST89E非常适合蜂窝/4G和固定无线环境下的PA驱动器和前置驱动器应用。
应用
- 蜂窝/4G
- 固定无线和WLAN
- 有线电视、电缆调制解调器和数字广播卫星
- 微波无线电和测试设备
- IF和RF应用
参考资料
数据手册 1
应用笔记 1
质量文档 2
磁带和卷轴规格 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC789ST89E | 3-Lead SOT-89 | ||
| HMC789ST89ETR | 3-Lead SOT-89 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 9, 2024 - 24_0062 Discontinuance of Several RF Amplifiers |
||
| HMC789ST89E | 最后购买期限 | |
| HMC789ST89ETR | 最后购买期限 | |
这是最新版本的数据手册
工具及仿真模型
S-参数 1
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
