HMC634-Die
量产
驱动放大器芯片，5 - 20 GHz
- 产品模型
- 2
产品详情
- 增益： 22 dB
- P1dB: +23 dBm
- 输出IP3： +31 dBm
- 饱和功率： 24 dBm (23% PAE)
- 电源电压： +5 V (180 mA)
- 50 Ω匹配输入/输出
- 裸片尺寸： 2.07 x 0.97 x
0.10 mm

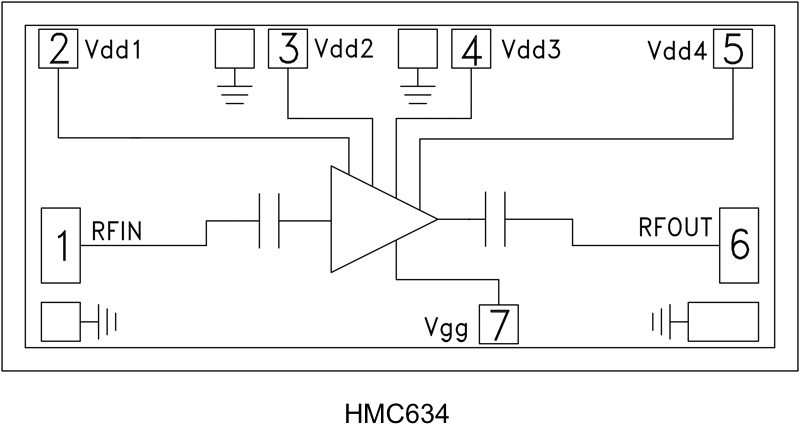

HMC634是一款GaAs MMIC PHEMT驱动放大器裸片，工作频率范围为5至20 GHz。 该放大器提供高达22 dB的增益，+31 dBm输出IP3及高达+23 dBm的输出功率（1 dB增益压缩时），功耗为180 mA（+5V电源）。 HMC634驱动放大器非常适合工作频率范围为5至20 GHz的微波无线电应用，电压可偏置为+5V (130 mA)，以提供2 dB较低增益并改善PAE。 隔直HMC634放大器I/O内部匹配50 Ω，方便轻松集成到多芯片模块(MCM)中。 所有数据均利用芯片获取，其通过长度至少为0.31 mm (12 mils)的一条1 mil线焊连接输入和输出RF端口。
Applications
- 点对点无线电
- 点对多点无线电和VSAT
- 混频器用LO驱动器
- 军事和太空
参考资料
数据手册 1
应用笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC634 | CHIPS OR DIE | ||
| HMC634-SX | CHIPS OR DIE |
这是最新版本的数据手册
工具及仿真模型
S-参数 1
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
