HMC450
推荐新设计使用
功率放大器，采用SMT封装，0.8 - 1.0 GHz
- 产品模型
- 2
产品详情
- 增益： 26 dB
- PAE为32%（输出功率为28.5 dBm时）
- 输出IP3为+40 dBm
- 集成功率控制(Vpd)
- 包含在HMC-DK002设计人员套件中

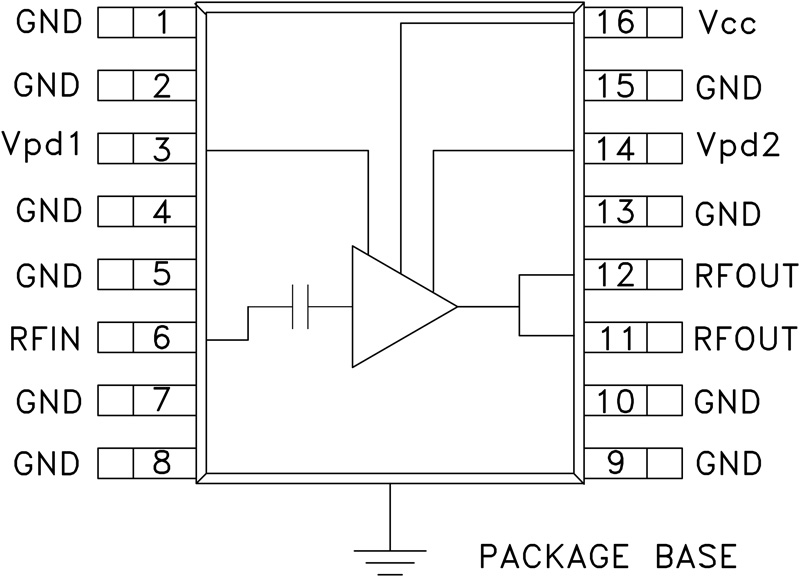

HMC450QS16G(E)是一款高效GaAs InGaP HBT中等功率MMIC放大器，工作频率范围为800至1000 MHz。 该放大器采用低成本16引脚的表面贴装封装，提供与更高频段HMC413QS16G 1.6 - 2.3 GHz PA相同的引脚排列和功能。它只需极少的外部元件，提供26 dB的增益、+40 dBm的OIP3、+28.5 dBm的饱和功率，使用+5V电源电压。 可以使用集成功率控制(Vpd)实现完全掉电或RF输出功率/电流控制。 HMC450QS16G(E)将高增益和高输出IP3结合在三起，成为适合蜂窝、PCS和3G应用的理想线性驱动器。
应用
- GSM、GPRS和Edge
- CDMA和WCDMA
- 基站和中继器
参考资料
数据手册 1
应用笔记 2
产品选型指南 1
质量文档 3
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC450QS16GE | 16 ld QSOP_EP | ||
| HMC450QS16GETR | 16 ld QSOP_EP |
这是最新版本的数据手册
工具及仿真模型
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具S-参数 1
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件
HMC450QS16G 评估板
