ADUM4165

推荐新设计使用

用于隔离式 USB 2.0 高速（上游时钟输入）的 5.7kV rms 数字隔离器

数据手册 (Rev. A) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • USB 2.0 信号自动检测低速、全速和高速连接
    • 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
  • 用于上游或下游端口的双向 USB 隔离器
    • 重新驱动和高速数据重新定时，以消除输入抖动和睁眼
    • 灵活的时钟输入选项
  • 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
    • 21 mA 典型空闲、低速或全速模式供电电流
    • 48 mA 典型空闲、高速模式供电电流
  • USB 2.0 挂起 (L2) 或断开时的超低功耗待机
    • 1.7 mA 典型低功耗待机、上游供电电流
    • 20 μA 典型低功耗待机、上游供电电流
  • ±8000 V IEC 61000-4-2 ESD 跨隔离栅保护
  • 通过 CISPR32/EN55032 B 类排放检测
  • 高共模瞬变抗扰度：50 kV/μs（典型值）
  • 安全和监管审批（申请中）
    • UL（申请中）：5700 V rms 持续 1 分钟，符合 UL 1577 标准
    • CSA 元件验收通知 5A（申请中）
      • IEC 62368-1、IEC 61010-1 和 IEC60601‑1
    • VDE 符合性证书（申请中）
      • DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
      • VIORM = 849 VPEAK
  • 工作温度范围：−55°C 至 +125°C
  • 20 引脚、宽体、增加爬电距离 SOIC_IC 封装，爬电距离和净空为 8.3 mm
ADUM4165
用于隔离式 USB 2.0 高速（上游时钟输入）的 5.7kV rms 数字隔离器
ADuM4165 Functional Block Diagram ADuM4165 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

安全和法规认证 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
isoPower 1
ADuM6028
推荐新设计使用 低辐射、5 kV 隔离式 DC-DC 转换器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADUM4165

评估用于隔离USB 2.0高速、全速和低速应用的ADuM4165/ADuM4166 5.7 kV RMS数字隔离器

立即购买 更多内容

特性和优点

  • 支持USB 2.0数据传输
    • 低速(1.5 Mbps)
    • 全速(12 Mbps)
    • 高速(480 Mbps)
  • 标准USB A类和B类连接器
  • 通过电缆或外部电源进行上游5 V供电
  • 通过外部电源进行下游供电
  • 接受3.3 V或5 V外部电源
  • 下游侧上的PGOOD（电源良好）指示
  • 可选外部时钟连接
  • 可以选择连接测试点
  • 20引脚SOIC_IC封装选项，爬电距离为8.3 mm

产品详情

EVAL-ADuM4165EBZ和EVAL-ADuM4166EBZ支持快速而轻松地评估ADuM4165和ADuM4166 USB隔离器，无需使用附加元件即可直接连接到USB主机和外设。ADuM4165/ADuM4166采用ADI公司的iCoupler®技术在单通道、20引脚、宽体、增强爬电距离SOIC_IC封装中集成了隔离器通道、USB收发器、电源和时序电路、控制逻辑和内部端接、上拉和下拉功能。

评估板具有单独用于隔离器各端的接地层和电源层。利用该分离性能可评估ADuM4165/ADuM4166，并实现这些器件两端之间的电气隔离。但是，使用高电压时，这些电路板尚未通过安全认证，且只能由合格人员进行测试。

可通过连接的USB主机在上游侧供电，同时下游侧需要外部电源。

有关ADuM4165/ADuM4166的完整详细信息，请参阅ADuM4165/ADuM4166数据手册，在使用EVAL-ADuM4165EBZ或EVAL-ADuM4166EBZ时，必须同时参阅该数据手册和本用户指南。
EVAL-ADUM4165
评估用于隔离USB 2.0高速、全速和低速应用的ADuM4165/ADuM4166 5.7 kV RMS数字隔离器

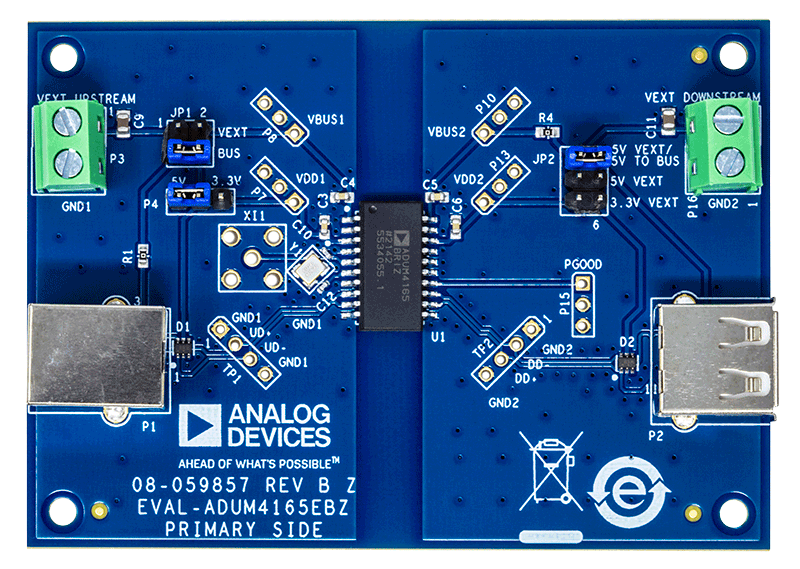

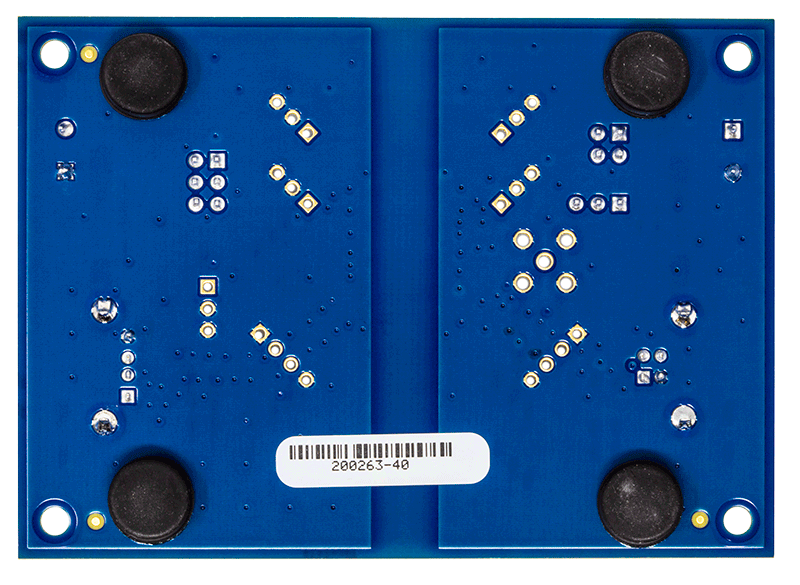

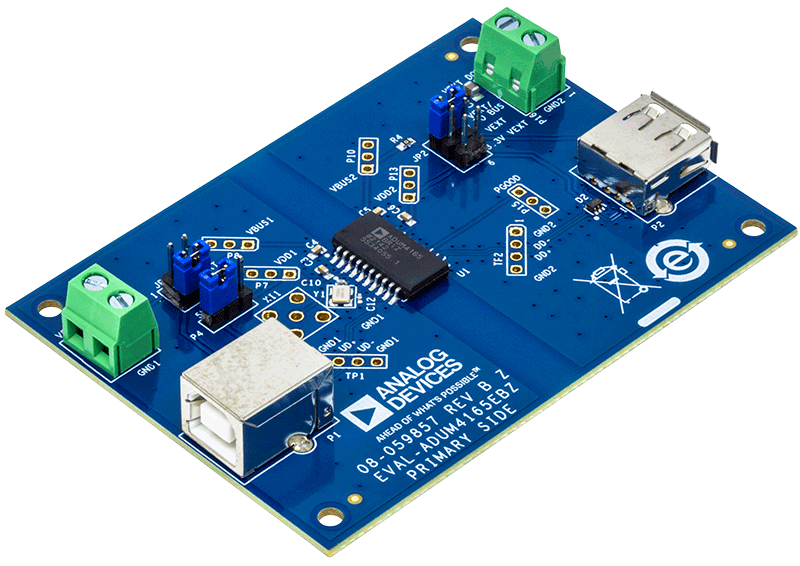

EVAL-ADuM4165EBZ Evaluation Board EVAL-ADuM4165EBZ Evaluation Board - Top View EVAL-ADuM4165EBZ Evaluation Board - Bottom View
