ADL8140

推荐新设计使用

10 GHz 至 18 GHz 低噪声放大器

产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

产品详情

  • 自偏置、单一正电源 LNA
  • 电阻可调偏置电流
  • 内部匹配的和交流耦合的
  • 频率范围:10 GHz 至 18 GHz
  • 噪声指数:1 dB(12 GHz 至 15 GHz)
  • 增益:27.5 dB(12 GHz 至 15 GHz)

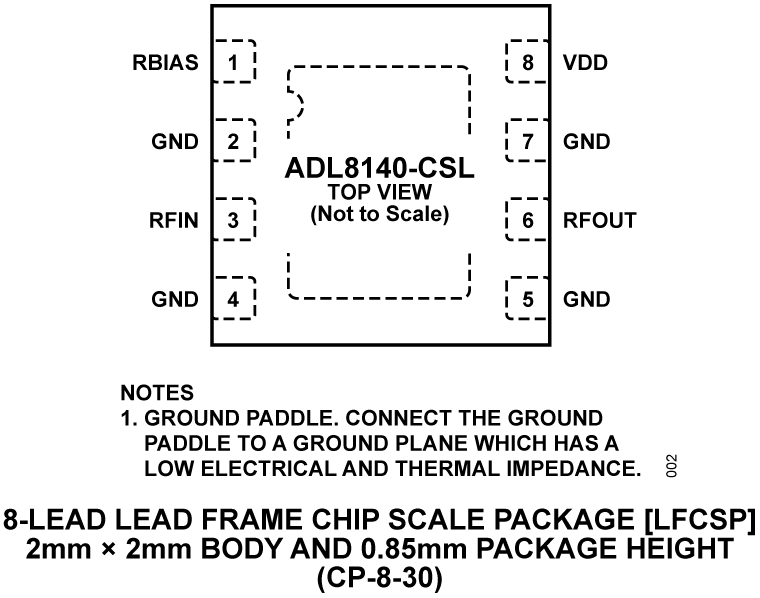

  • 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装
ADL8140
10 GHz 至 18 GHz 低噪声放大器
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

eval board
EVAL-ADL8140

评估 ADL8140 GaAs、pHEMT、MMIC、低噪声放大器,10 GHz 至 18 GHz

特性和优点

  • 4 层 Rogers 4003C 和 Isola 370HR 评估板
  • 端接型 2.9 mm RF 连接器
  • 直通校准路径(未接入设备)

产品详情

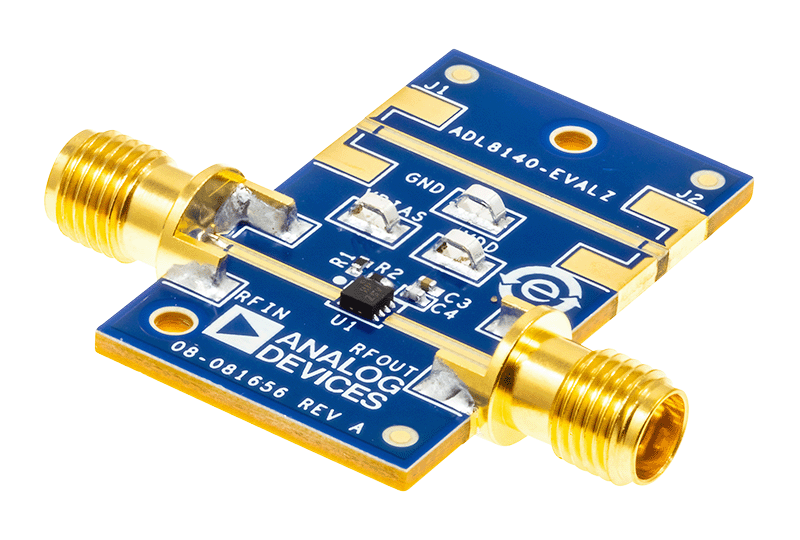

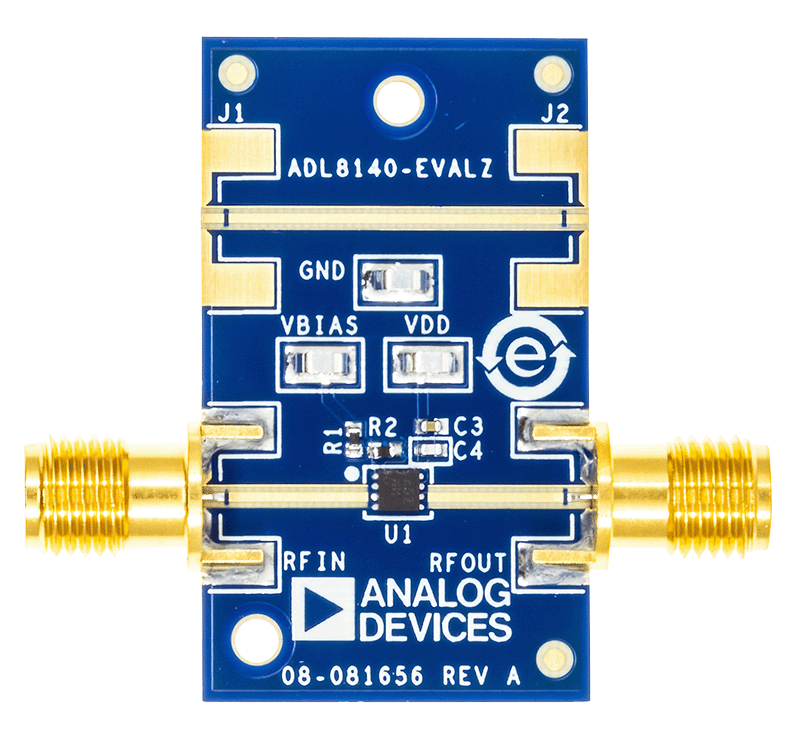

ADL8140-EVALZ 是采用 8mil 厚的 Rogers 4003C 和 Isola 370HR 铜箔制成的 4 层印刷电路板 (PCB),标称厚度为 62mil。ADL8140-EVALZ 上的 RFIN 和 RFOUT 端口装有母同轴 2.9 毫米连接器,相应的 RF 走线具有 50 Ω 的特征阻抗。ADL8140-EVALZ 装有适合在整个 −55°C 至 +125°C 工作温度范围内使用的组件,温度范围所属于 ADL8140。为校准电路板的走线损耗,在 J1 和 J2 连接器之间提供了一个直通校准路径。J1 和 J2 必须安装 2.9 mm RF 连接器,才能使用该直通校准路径。有关直通校准路径性能,请参阅表 1 和图 3。

使用表贴技术 (SMT) 测试点连接器 GND 和 VDD,将 ADL8140-EVALZ 接地和连接电源。随附用于 VBIAS 的补充测试点,可轻松访问 RBIAS 引脚(测试点组件见图 6)。

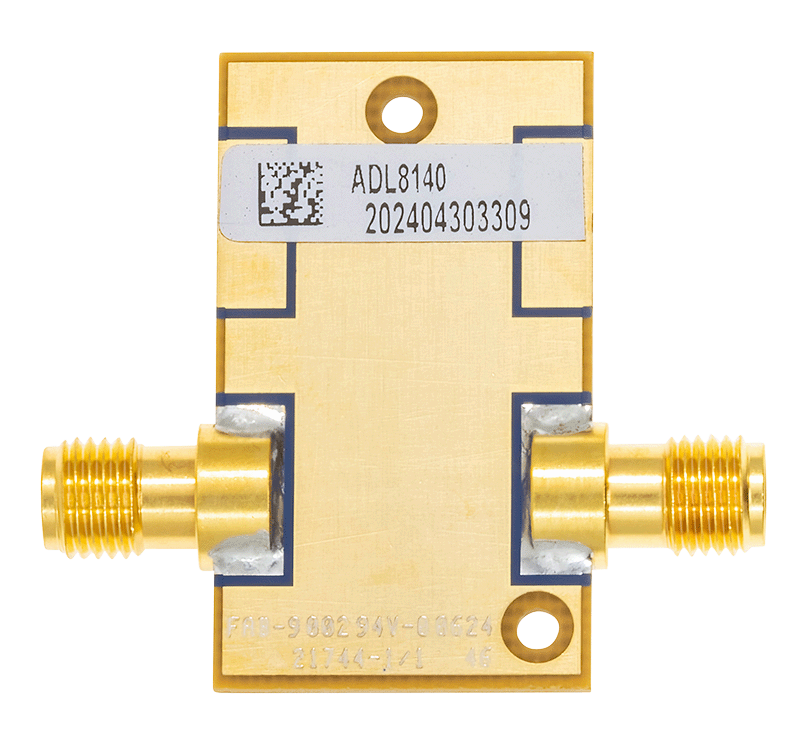

封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面,并特别集中在接地焊盘正下方的区域,以便提供充分的导电性和导热性。

ADL8140-EVALZ 上的电源去耦电容器代表了用于表征和评定套件的配置。

有关 ADL8140 的完整详细信息,请参阅 ADL8140 数据手册,使用 ADL8140-EVALZ 评估板时必须同时参阅该数据手册和本用户指南。



EVAL-ADL8140
评估 ADL8140 GaAs、pHEMT、MMIC、低噪声放大器,10 GHz 至 18 GHz
