ADL8113

推荐用于新设计

10MHz 至 12GHz 低噪声放大器，带有 10MHz 至 14GHz 旁路开关

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

具有多种旁路模式的宽带放大器
4 种引脚可选操作模式
- 内部放大器模式工作频率为 10MHz 至 12GHz
- 内部旁路模式工作频率为 10MHz 至 14GHz
- 10MHz 至 14GHz 两种外部旁路模式
集成电源去耦
反射式旁路开关
内部放大器模式
- 小信号增益：200MHz 至 6GHz 时典型值为 14.0dB
- OP1dB：200MHz 至 6GHz 时典型值为 20.5dBm
- OIP3：200MHz 至 6GHz 时典型值为 35.5dBm
- OIP2：9GHz 至 12GHz 时典型值为 44.6dBm
- 噪声指数：200MHz 至 6GHz 范围内典型值为 3.8dB

内部旁路开关模式
- 插入损耗：200MHz 至 6GHz 范围内典型值为 2.2dB
工作温度范围：−40°C 至 +85°C
符合 RoHS 标准的 6mm × 6mm、28 端子 LGA

产品模型: 2

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADL8113ACCZ	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADL8113ACCZ-R7	LGA/CASON/CH ARRY SO NO LD	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

ADL8113 S-parameters

评估套件

评估带有 10MHz 至 14GHz 旁路开关的 ADL8113 10MHz 至 12GHz 低噪声放大器

立即购买更多内容

特性和优点

4 层 Rogers 4350B 和 Isola 370HR 评估板
端接型 2.92 mm RF 连接器
直通校准路径（未接入设备）

产品详情

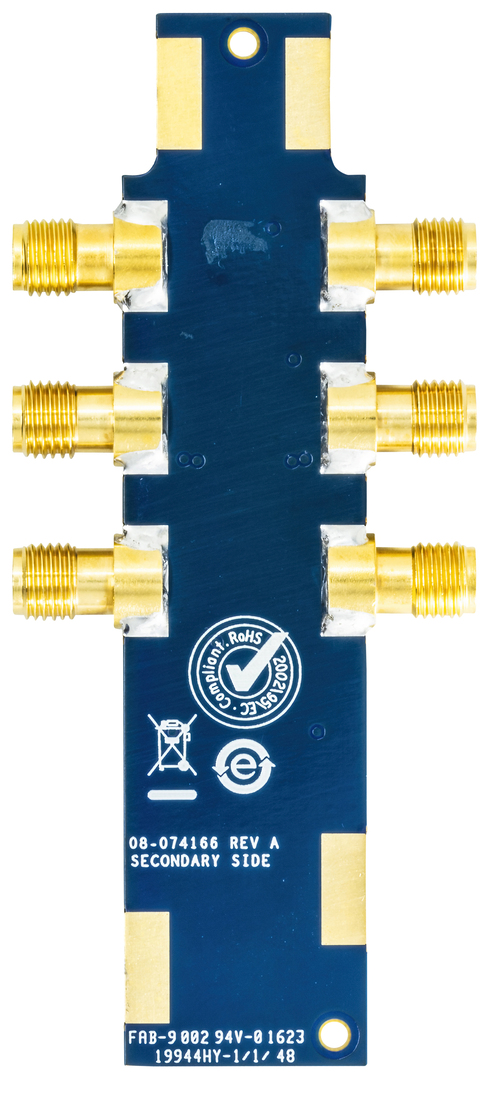

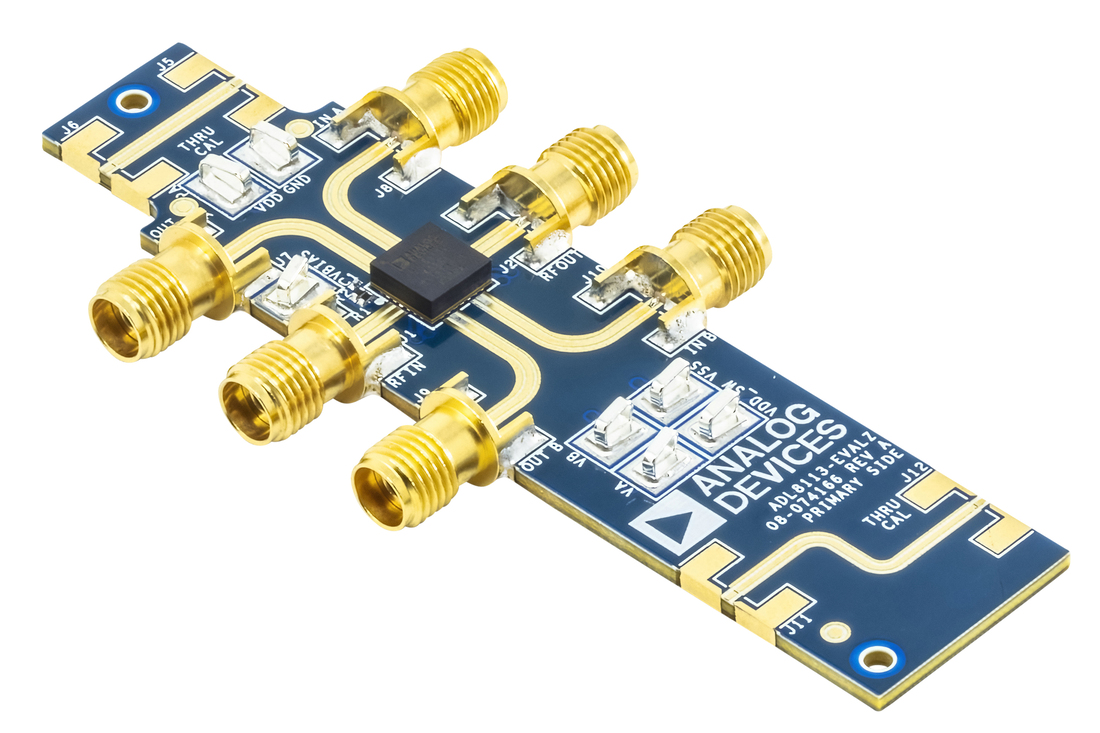

ADL8113-EVALZ 由 4 层印刷电路板 (PCB) 组成，采用厚度 0.254mm (10mil) 的 Rogers 4350B 和 Isola 370HR 覆铜制成，标称厚度为 1.60mm (63mils)。ADL8113-EVALZ 上的 RFIN 和 RFOUT 端口接入 2.92mm 母头同轴连接器。ADL8113- EVALZ 配备了适合 ADL8113 在−40°C 至 +85°C 全工作温度范围内使用的组件。为校准电路板的迹线损耗，提供了两个直通校准路径。在 J5、J6、J11 和 J12 位置安装射频连接器以使用直通校准路径。直通校准射频路径性能参见用户指南中的表 1。

通过表面贴装技术 (SMT) 测试点连接器 VDD PA、VBIAS、GND、VDD_SW、VSS、VA 和 VB 访问 ADL8113-EVALZ 电源和数字控制引脚。

ADL8113-EVALZ 上的 RF 回溯为 50 Ω 接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中于接地焊盘正下方的区域，以便为 ADL8113-EVALZ 提供充分的导电性和导热性。

用户指南中的图 5 显示了用于表征和鉴定该设备的 ADL8113-EVALZ 原理图和配置。

有关 ADL8113 的完整详细信息，请参阅 ADL8113 数据手册，在使用 ADL8113-EVALZ 时，必须同时参阅该数据手册和本用户指南。
