ADA4351-2
推荐新设计使用紧凑型、双通道、精密、可编程增益跨阻放大器(PGTIA)
紧凑型、双通道、精密可编程增益跨阻放大器(PGTIA),每通道具有2个外部增益设置
- 产品模型
- 3
产品详情
- 小尺寸、双通道、完整PGTIA和AFE解决方案
- 小尺寸封装:16引脚LFCSP,3 mm × 3 mm
- 集成开关,每通道2个外部增益
- 从皮安级到毫安级的宽输入电流动态范围
- 出色的直流精度
- 低失调电压:±100 μV(最大值,25°C)
- 低失调电压漂移:±0.85 μV/°C(最大值,−40°C至+125°C)
- 低输入偏置电流:±9 pA(最大值,25°C)
- 低关断漏电流:±90 pA(最大值)(−40°C至+125°C)
- 新集成架构消除了开关电阻引起的增益误差
- 单电源供电:+2.7 V至+5.5 V(双电源供电:±1.85 V至±2.75 V)
- 宽增益带宽积:8.5 MHz
- 宽工作温度范围:−40°C至+125°C
ADA4351-2是一款紧凑型、单芯片、双通道、精密、可编程增益跨阻放大器(PGTIA)。ADA4351-2是一款突破性解决方案,可在宽动态范围内准确测量小电流。在−40°C至+125°C的宽温度范围内,ADA4351-2具有高精度,因此用户能够在室温下对终端设备进行一次校准,从而节省测试时间和成本。ADA4351-2每个通道集成了两个低关断漏电流开关,并且可使用两个用户可选的外部电阻对增益进行编程,以提供灵活紧凑、功能齐全的PGTIA解决方案。凭借单独的模拟和数字电源,ADA4351-2的放大器可以采用双极性电源供电,而集成逻辑电平转换可使数字接口保持以地为基准。此外,ADA4351-2具有稳健的输出级和低噪声,可以直接驱动16位精度模数转换器(ADC,例如AD4696),提供完整的模拟前端(AFE),以满足极富挑战性的精密电流测量应用的需求。
ADA4351-2采用3 mm × 3 mm LFCSP封装,相对于使用独立运算放大器和开关的分立式设计,印刷电路板(PCB)面积缩小了高达70%。此外,LFCSP背面没有裸露焊盘(EPAD),无需通孔,便于在器件下方PCB的所有层上进行布线,以进一步缩小电路板面积并提供超紧凑的PGTIA和AFE解决方案。
应用
- 精密电流-电压(I至V)转换
- 可编程增益TIA
- 光电探测器接口和放大
- 光纤网络设备
- 光功率测量
- 仪器仪表——光谱分析和色谱分析
- 精密数据采集系统(DAQ)
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADA4351-2ACPZ | 16-Lead LFCSP (3mm x 3mm x 0.75mm) | ||
ADA4351-2ACPZ-R7 | 16-Lead LFCSP (3mm x 3mm x 0.75mm) | ||
ADA4351-2ACPZ-RL | 16-Lead LFCSP (3mm x 3mm x 0.75mm) |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
LDO+ 2 | ||
LT3042 | 推荐新设计使用 | 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器 |
LT3097 | 推荐新设计使用 | 双通道 500mA 正/负、超低噪声、超高 PSRR、低压差线性稳压器 |
高输入电压降压稳压器 1 | ||
LT8618 LT8618-3.3 LT8618C |
高效 65V/100mA 同步降压 | |
内部电源开关降压稳压器 1 | ||
MAX17570 | 推荐新设计使用 | 4.5V至60V、300mA、超小型、高效率同步降压DC-DC转换器 |
正线性稳压器(LDO) 2 | ||
ADP7112 | 推荐新设计使用 | 20 V、200 mA低噪声CMOS LDO线性稳压器 |
ADP7118 | 推荐新设计使用 | 20 V、200 mA、低噪声、CMOS LDO线性稳压器 |
工具及仿真模型
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

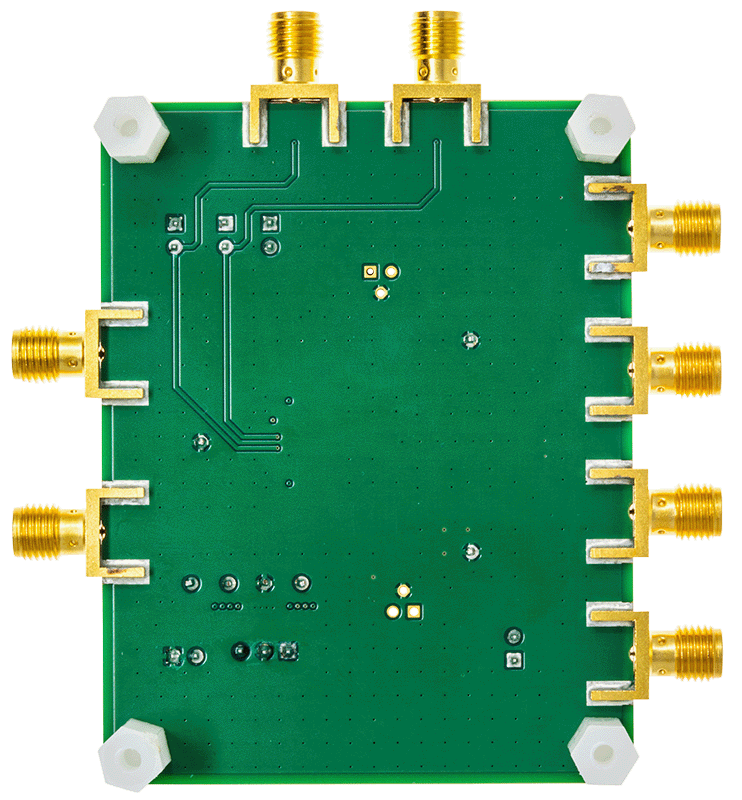

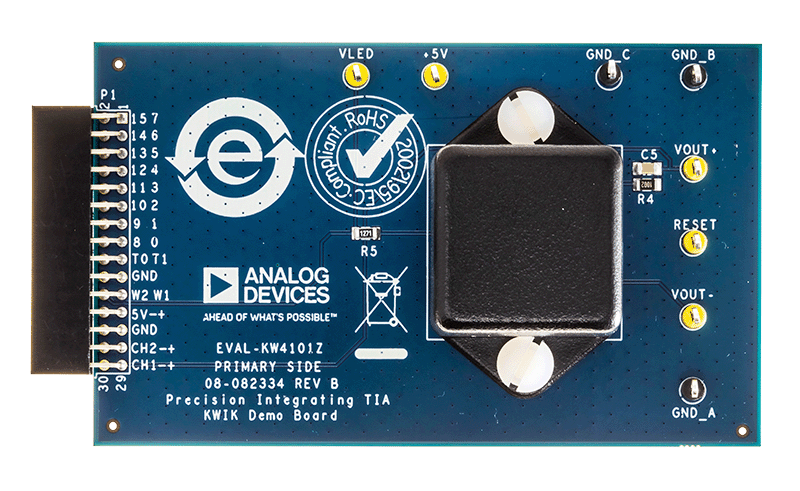

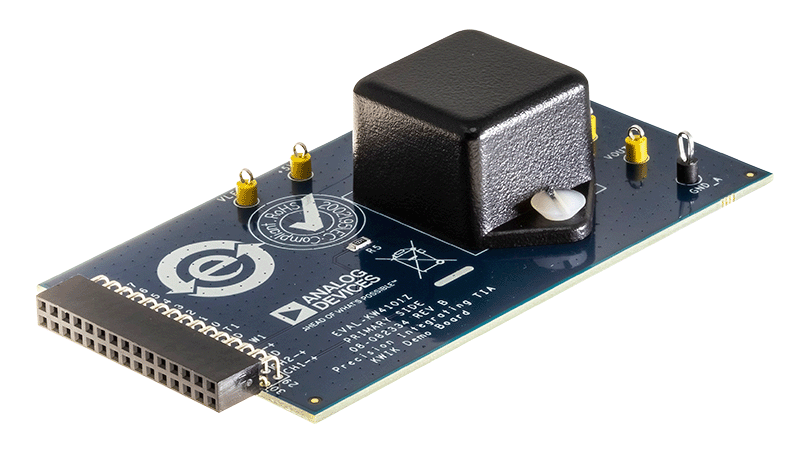

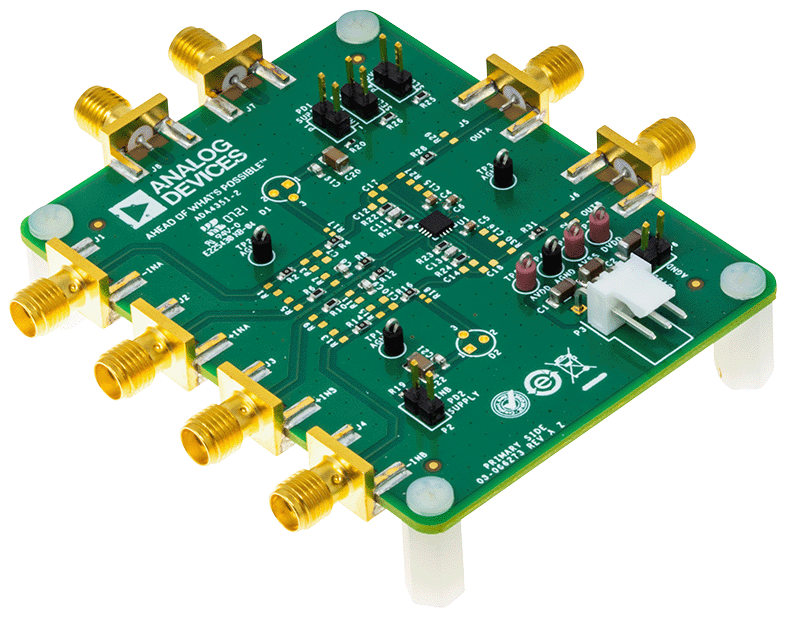

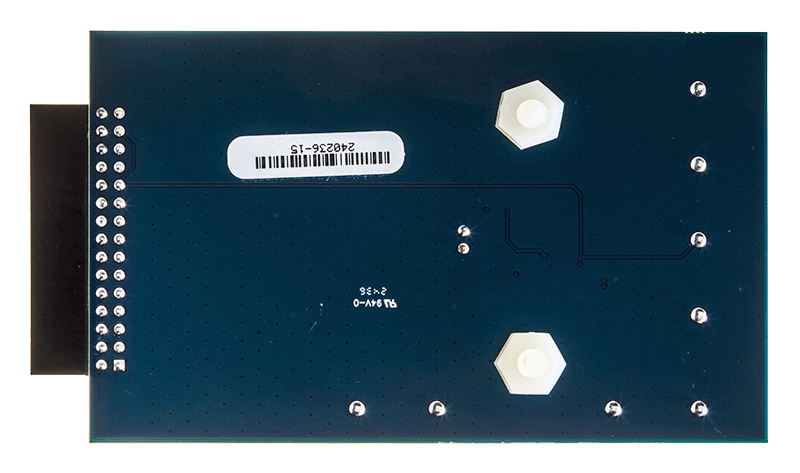

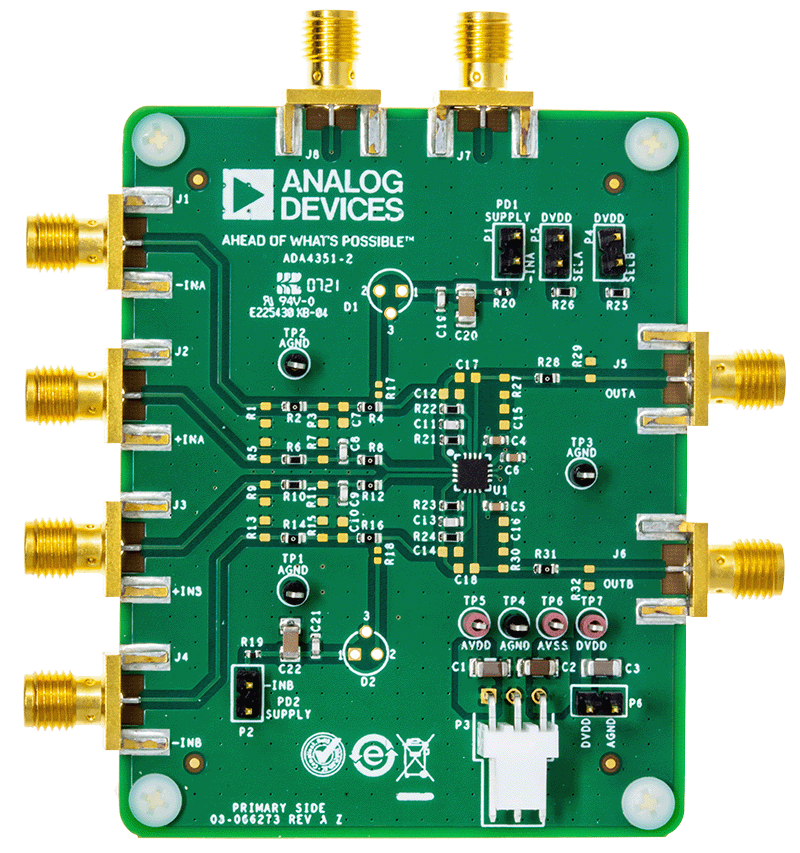

评估套件
