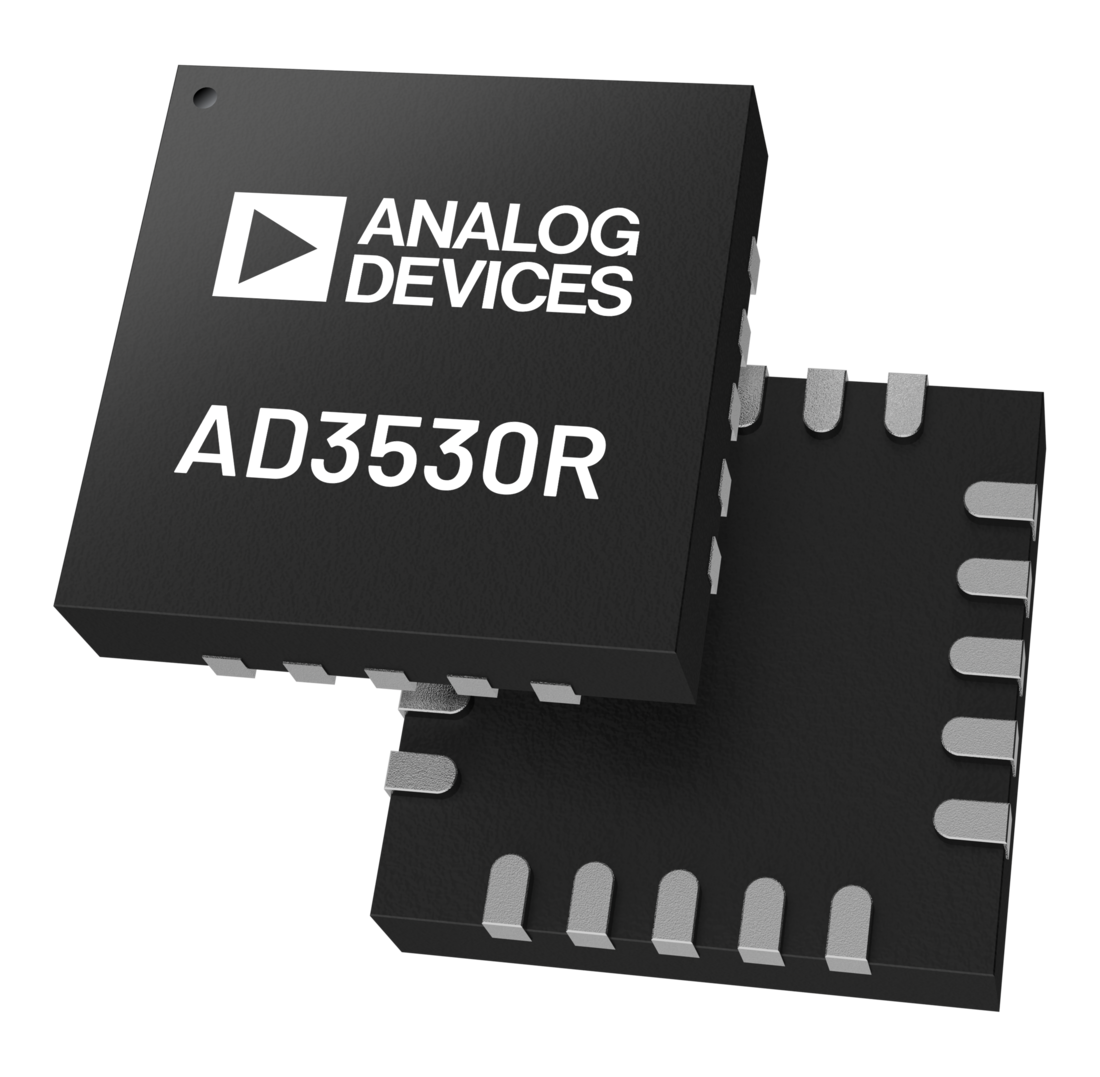

AD3530R
推荐新设计使用8 通道、16 位电压输出 DAC、片上基准、SPI
- 产品模型
- 1
产品详情
- 16位分辨率,±3 LSB16 INL,±1 LSB16 DNL
- 星期二:±0.22% FSR(最大值)
- 偏移误差:±1.6mV(最大值)
- 增益误差:±0.26% FSR(最大值)
- 保证 50mA 源电流
- 超低余量:20mA 负载时为 25mV
- 2.5V 内部基准电压,5ppm/°C(典型值)
- 62nV/√Hz 噪声频谱密度(外部参考)
- 115nV/√Hz 噪声频谱密度(内部参考)
- 输出电压、电流和芯片温度监视器
- 50MHz SPI 写入和读取
- 2.7V 至 5.5V 电源范围
- 1.2V 或 1.8V 兼容数字接口
- 工作温度范围:−40°C 至 +125°C
- 小型封装:2.1mm × 2.2mm,25 球 WLCSP
AD3530/AD3530R 是低功耗、8 通道、16 位、缓冲电压输出数模转换器 (DAC),包括软件可编程增益控制,对于 2.5V 的参考电压,可实现 2.5V 或 5V 的满量程输出范围。该器件采用 2.7V 至 5.5V 单电源供电,设计上保证单调性。AD3530R 还提供 2.5V、5ppm/°C 内部基准电压源(默认情况下处于禁用状态)。
该设备包括集成多路复用器,可以监控输出电压、电流和内部芯片温度。AD3530/AD3530R 采用 2.1mm × 2.2mm、25 球 WLCSP 封装。该套件采用上电复位 (POR) 电路,确保在执行有效写入操作之前, DAC 输出功率一直保持上电并接地至 32kΩ。DAC 还包含省电模式,可将电流消耗降低至典型值 670μA。
串行外设接口 (SPI) 和 MICROWIRE® 兼容的 4 线串行接口可在低至 1.08V 至高至 1.98V 的逻辑电平和高达 50MHz 的时钟速率下运行。
应用
- 光收发器
- 测试和测量
- 工业自动化
- 数据采集系统
参考资料
数据手册 1
用户手册 1
器件驱动器 6
