LTC3309A

推荐新设计使用

采用 2mm x 2mm LQFN 封装的 5V、6A 同步降压型 Silent Switcher

产品模型
23
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 与LTC3307(3A)和LTC3308(4A)引脚兼容
  • 高效率:8mΩ NMOS,31mΩ PMOS
  • 可编程频率:1MHz - 3MHz
    • 小型电感和电容
  • 峰值电流模式控制
    • 22ns最短导通时间
    • 宽带宽、快速瞬态响应
  • Silent Switcher® 架构
    • 超低EMI辐射
  • 低纹波突发工作模式(Burst Mode®),IQ为40µA
  • 可在过载情况下安全地承受电感饱和
  • VIN 范围:2.25V至5.5V
  • VOUT 范围:0.5V至VIN
  • VOUT 精度:±1%(全温度范围)
  • 精准400mV使能阈值,关断时1µA
  • 电源良好指示、内部补偿和软启动
  • 散热增强型2mm x 2mm LQFN封装
  • 通过AEC-Q100汽车应用认证
LTC3309A
采用 2mm x 2mm LQFN 封装的 5V、6A 同步降压型 Silent Switcher
LTC3309A Application Circuit LTC3309A Pin Configuration LTC3309A Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型

LTspice 1


LTspice中提供以下器件型号:

  • LTC3309A
  • LTC3309B

LTpowerCAD 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。


评估套件

eval board
DC2745A

LTC3309A | 5V、6A同步降压型超低噪声开关稳压器,采用2mm × 2mm LQFN封装

产品详情

演示电路2745A内置LTC3309A 5V、6A同步降压型超低噪声开关稳压器,作为2MHz 3.3V至1.2V 6A降压稳压器运行。LTC3309A支持0.5V至VIN的可调输出电压,工作频率为1MHz至3MHz。LTC3309A是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。凭借22 ns的快速最短接通时间,能够以高频率实现高VIN到低VOUT的转换。

DC2745A工作模式可选为突发工作模式Burst Mode®、跳跃或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3309A同步到1MHz至3MHz的时钟频率。同步到外部时钟时,LTC3309A会在强制连续模式下工作。RT通过0Ω电阻R9连接到VIN,可将工作频率设置为2MHz。通过移除R9并在R4位置设置适当的电阻,可以轻松更改频率以获得所需频率。有关正确的RT值,请参阅LTC3309A数据手册。

LTC3309A数据手册提供了完整的器件、操作说明和应用信息。必须将该数据手册与本演示配合阅读。LTC3309A组装在3mm × 3mm LQFN封装中,该封装具有裸露焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和最大热性能的布局建议。

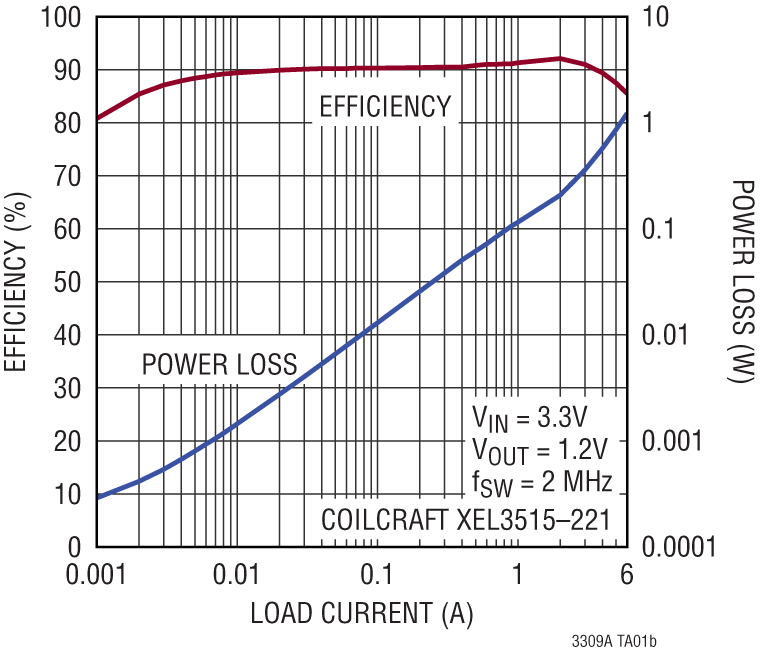

效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。LTC3309A采用12引脚2mm × 2mm LGA封装。

DC2745A
LTC3309A | 5V、6A同步降压型超低噪声开关稳压器,采用2mm × 2mm LQFN封装
DC2745A Image

参考电路

Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix UltraScale+ 参考设计

用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计

特性和优点

  • Xilinx Artix® UltraScale+ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

  • Analog Devices, Inc. supports power delivery solutions for the Artix Ultrascale+ low-cost designs. Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3307A
    • LTC3309A
    • ADP125
    • LTC3617 (Optional DDR)
    • LTC3618
    • ADM1186 (Optional Monitoring & Sequencing)
Artix UltraScale+
用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
