LTC3617
推荐新设计使用用于 DDR 终端的 ±6A、单片式、同步降压型稳压器
- 产品模型
- 4
产品详情
- ±6A 输出电流
- 2.25V 至 5.5V 输入电压范围
- ±10mV 输出电压准确度
- 专为低至 0.5V 的低输出电压而优化
- 高效率
- 用于 VTTR = VDDQIN • 0.5 的集成型缓冲器
- 停机电流:<1μA
- 可调开关频率:高达 4MHz
- 任选的内部补偿
- 内部软起动
- 电源良好状态输出
- 输入过压保护
- 耐热性能增强型 24 引脚 3mm x 5mm QFN 封装
LTC®3617 是一款高效率、单片式、同步降压型稳压器,采用一种电流模式、恒定频率架构。该器件的工作输入电压范围为 2.25V 至 5.5V,并提供了一个等于 0.5 • VDDQIN 的稳定输出电压,同时可供应和吸收高达 6A 的负载电流。内部放大器可提供一个等于 0.5·VDDQIN 的 VTTR 输出电压,并具有 ±10mA 的输出电流能力。
此 IC 的工作频率可在外部设置至高达 4MHz,因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用,可以使 LTC3617 同步至一个频率高达 4MHz 的外部时钟。
LTC3617 中的强制连续模式操作可降低噪声及 RF 干扰。可调的外部补偿使得能够在一个很宽的负载和输出电容范围内优化瞬态响应。
内部同步开关提升了效率,并免除了增设一个外部箝位二极管的需要,从而较大限度地缩减了外部组件数目和板级空间。LTC3617 采用无引线 24 引脚 3mm x 5mm 耐热性能增强型 QFN 封装。
应用
- DDR 终端
- 支持 DDR、DDR2 和 DDR3 标准
- 跟踪电源
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3617EUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | ||
LTC3617EUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | ||
LTC3617IUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) | ||
LTC3617IUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 2
- LTC3617 - Switching Regulators

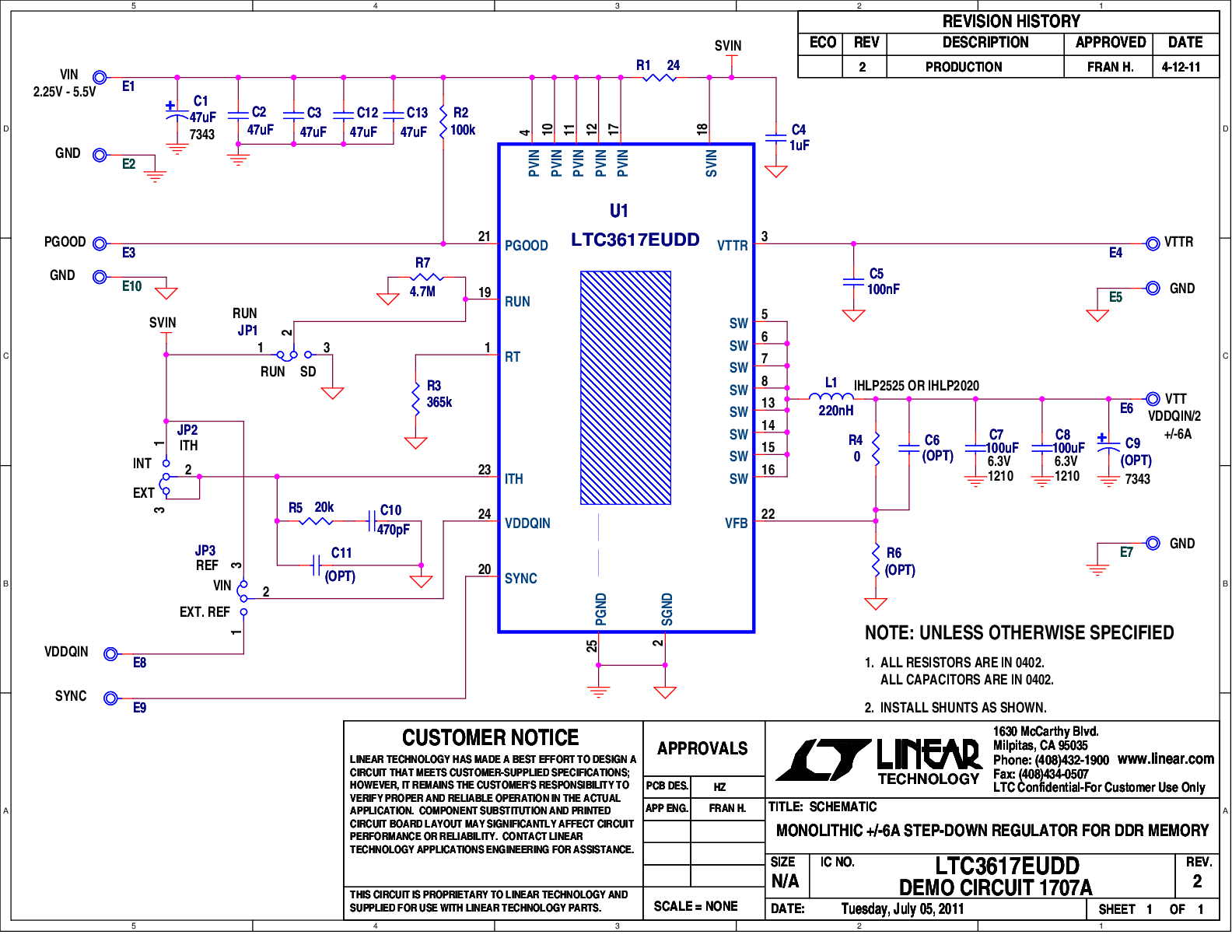

- LTC3617 Demo Circuit - Monolithic Synchronous Step-Down Regulator For DDR Termination (2.25-5.5V to VTTR @ 10mA, VTT @ ±6A)
LTspice中提供以下器件型号:
- LTC3617
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
评估套件

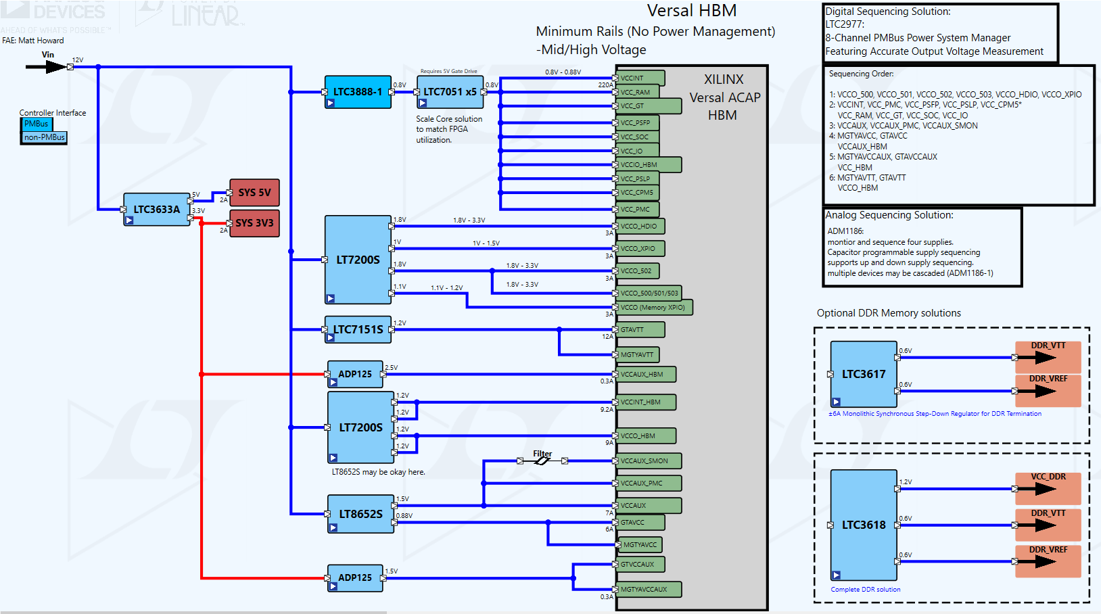

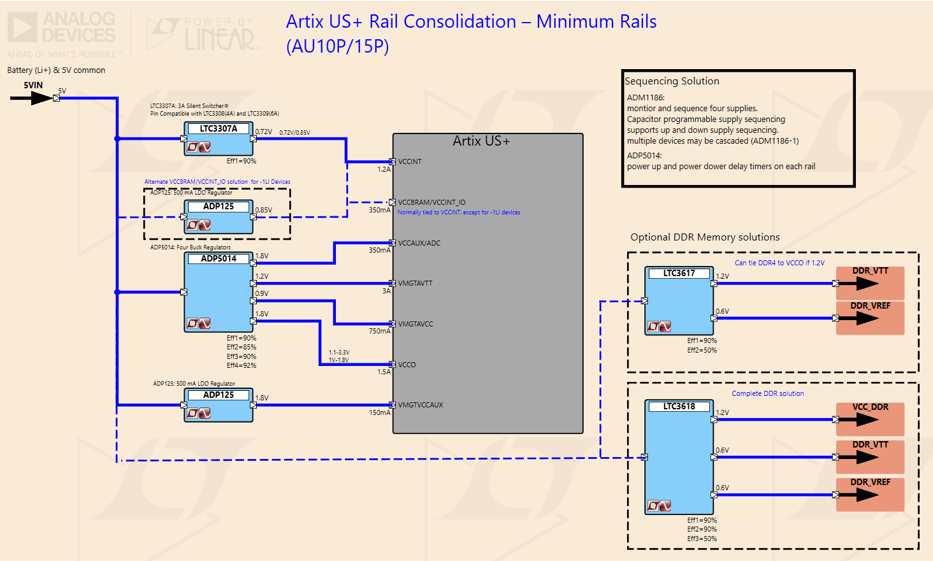

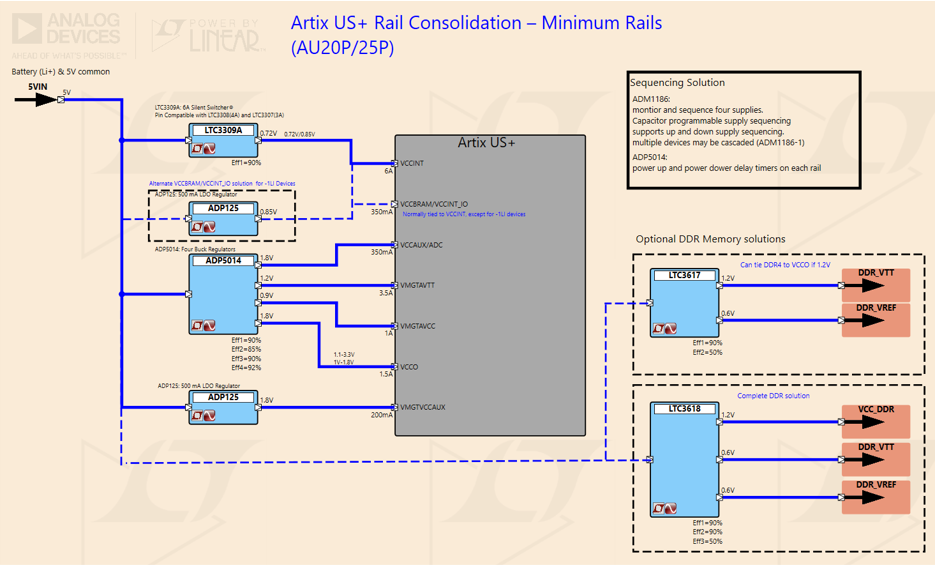

参考电路
