HMC8205
推荐新设计使用0.3或0.4 GHz至6 GHz、35 W、GaN功率放大器
- 产品模型
- 3
产品详情
- 高 PSAT：46 dBm
- 高功率增益：20 dB
- 高 PAE：38%
- 瞬时带宽：0.3 GHz 到 6 GHz
- 电源电压：VDD = 50 V，1300 mA
- 10 引脚 LDCC 封装
HMC8205BF10是一款氮化镓(GaN)宽带功率放大器，在瞬时带宽范围为0.3 GHz至6 GHz时提供45.5 dBm (35 W)功率和38%功率附加效率(PAE)。无需外部匹配便可实现全频段工作。此外，无需外部电感便可实现放大器偏置。同时，RFIN和RFOUT引脚的隔直电容集成到HMC8205BF10中。
HMC8205BF10非常适合脉冲或连续波(CW)应用，如军用干扰发射器、无线基础设施、雷达和通用放大。
HMC8205BF10放大器采用10引脚陶瓷芯片载体(LDCC)封装。
HMC8205BCHIPS是一款氮化镓(GaN)、宽带功率放大器，在瞬时带宽范围为0.4 GHz至6 GHz时提供45.5 dBm (35 W)功率和40%功率附加效率(PAE)。无需外部匹配便可实现全频段工作。无需外部电感便可实现放大器偏置。此外，RFIN和RFOUT引脚的隔直电容集成到HMC8205BCHIPS中。
HMC8205BCHIPS非常适合脉冲或连续波(CW)应用，如军用干扰发射器、无线基础设施、雷达和通用放大。
应用
- 军用干扰发射器
- 商用和军事雷达
- 针对无线基础设施的功率放大器级
- 测试与测量设备
参考资料
数据手册 2
应用笔记 1
视频 1
产品选型指南 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC8205BCHIPS | CHIPS OR DIE | ||
| HMC8205BF10 | 10 ld LDCC (11.43x17.32mm) | ||
| HMC8205BF10-50 | 10 ld LDCC (11.43x17.32mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 12, 2017 - 17_0199 Change in First Level Packaging for HMC1086F10, HMC1087F10, HMC8205BF10. |
||
| HMC8205BF10 | 量产 | |
这是最新版本的数据手册
工具及仿真模型
S-参数 2
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

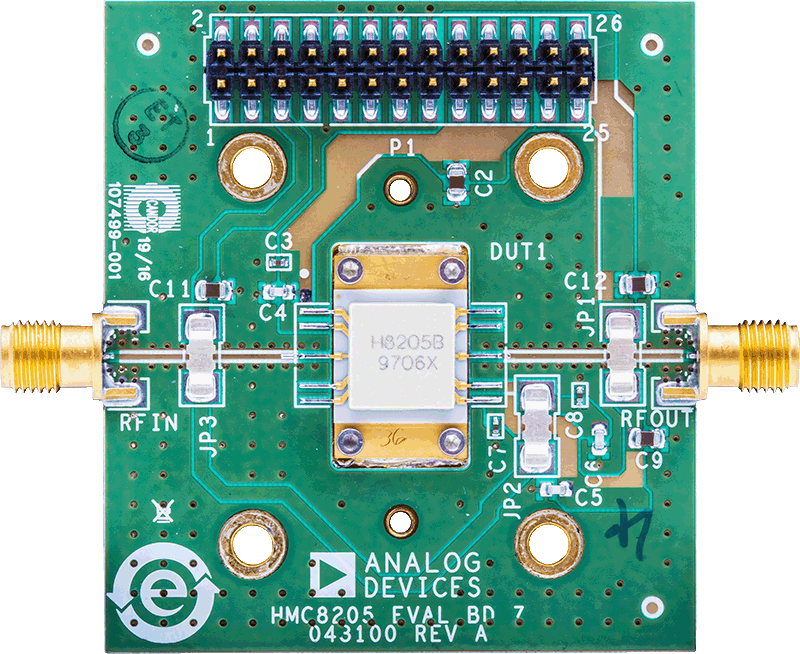

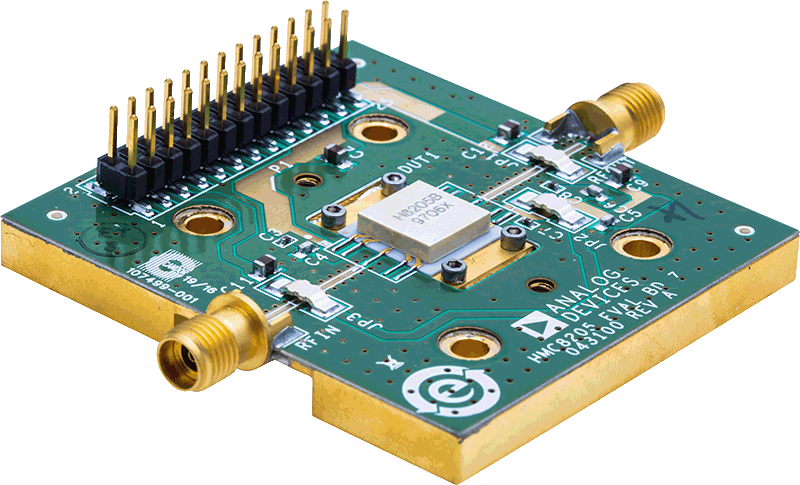

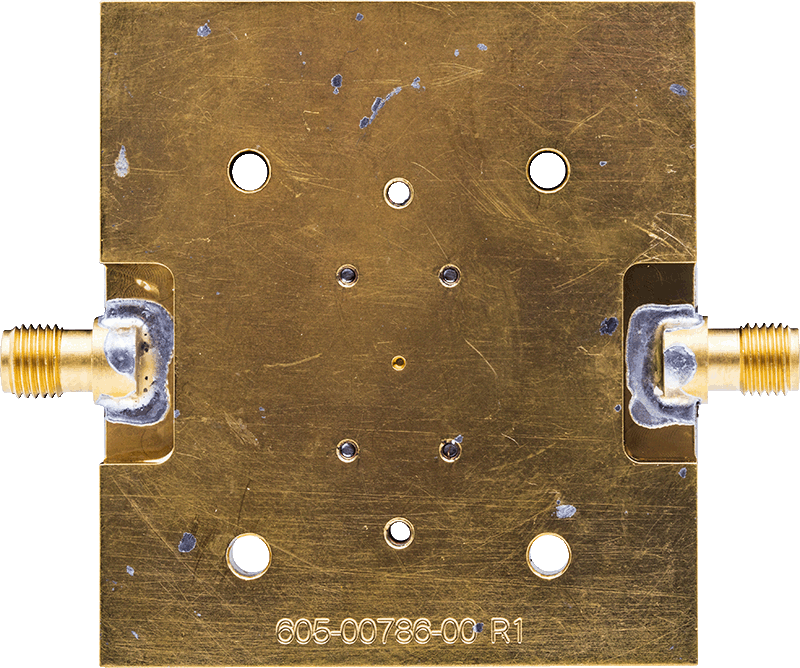

HMC8205 评估板
