HMC589A
推荐新设计使用InGaP HBT增益模块放大器，采用SMT封装，DC - 4 GHz
- 产品模型
- 2
产品详情
- P1dB输出功率： +21 dBm
- 增益： 21 dB
- 输出IP3： +33 dBm
- 单电源： +5V

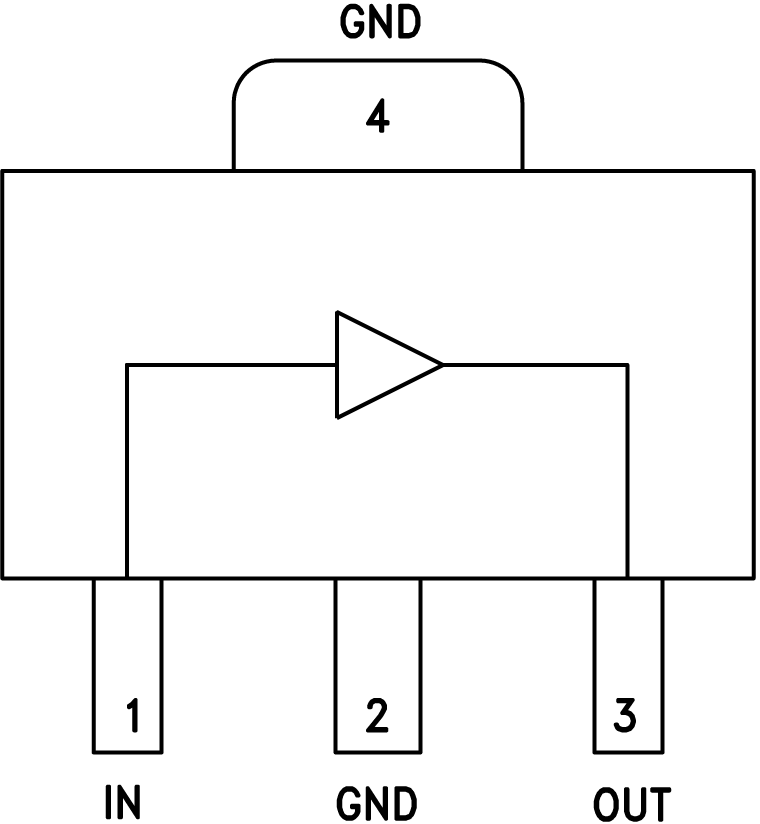

- 业界标准SOT89封装
HMC589AST89E是一款InGaP HBT增益模块MMIC SMT放大器，工作频率范围为DC至4 GHz，采用业界标准SOT89E封装。该放大器可用作可级联50 Ω RF或IF增益级以及LO或PA驱动器，输出功率高达+19 dBm P1dB，适合蜂窝/3G、FWA、CATV、微波无线电和测试设备应用。HMC589AST89E提供20 dB增益，+33 dBm输出IP3 (1 GHz)，同时在单正电源下功耗仅为82 mA。HMC589AST89E InGaP HBT增益模块提供出色的输出功率和温度增益稳定性。
应用
- 蜂窝/PCS/3G
- 固定无线和WLAN
- 有线电视、电缆调制解调器和数字广播卫星
- 微波无线电和测试设备
- IF和RF应用
参考资料
数据手册 1
应用笔记 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC589AST89E | 3-Lead SOT-89 | ||
| HMC589AST89ETR | 3-Lead SOT-89 |
这是最新版本的数据手册
工具及仿真模型
S-参数 1
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
打开工具ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件
HMC589A 评估板
